24 – Einführung in die thermografische Untersuchung elektrischer Anlagen
10714303;a3

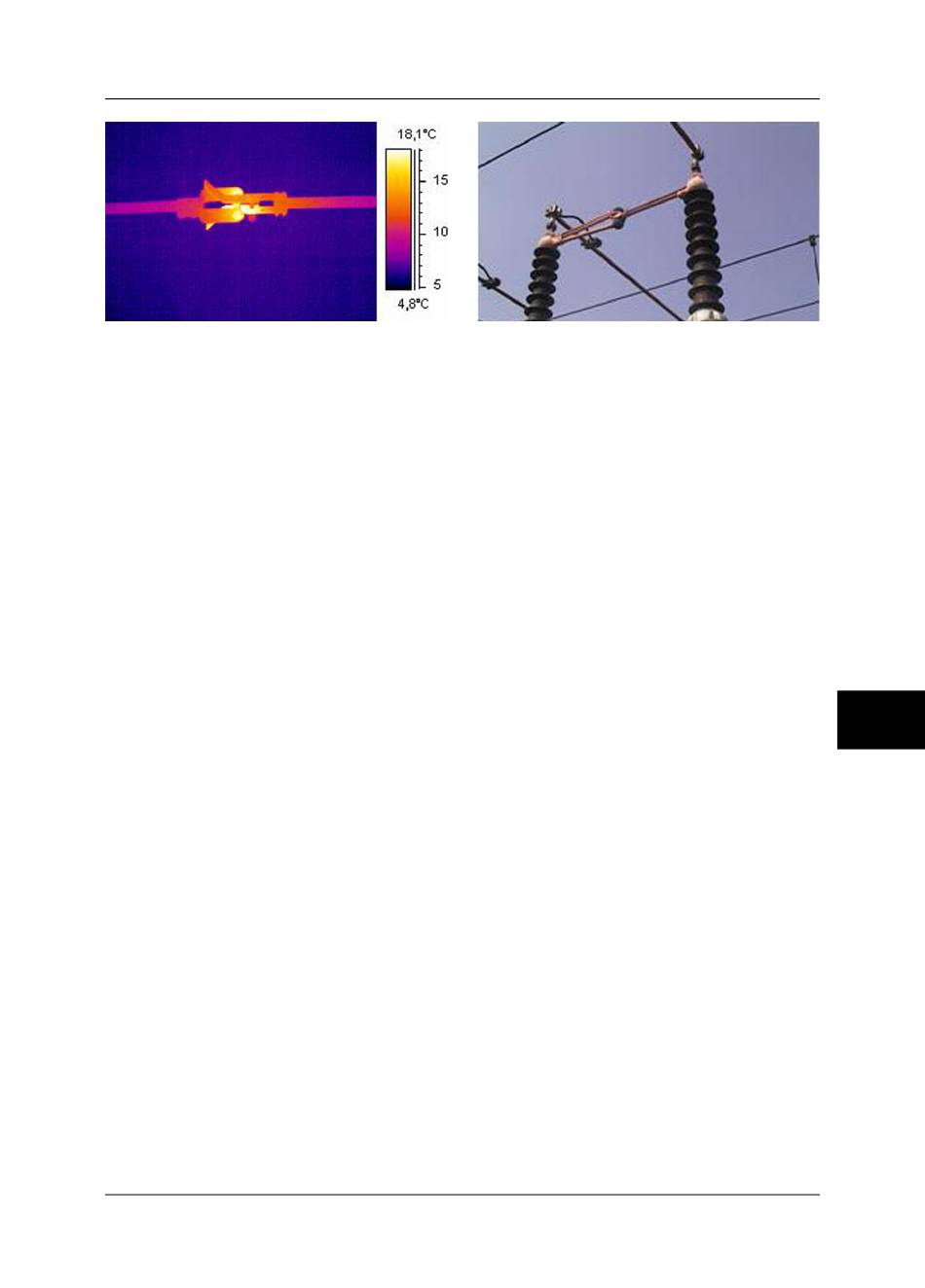

Abbildung 24.17 Überhitzung in einem Trennschalter
Die Überhitzung dieses Trennschalters wurde möglicherweise durch einen schlechten
Kontakt im angrenzenden Weichenfinger des Trenners verursacht. Der weiter entfernte
Weichenfinger führt mehr Strom und wird heißer. Die Komponente im Infrarotbild und
in der Aufnahme ist nicht dieselbe, wenn auch sehr ähnlich.
