24 – Einführung in die thermografische Untersuchung elektrischer Anlagen
10714003;a3

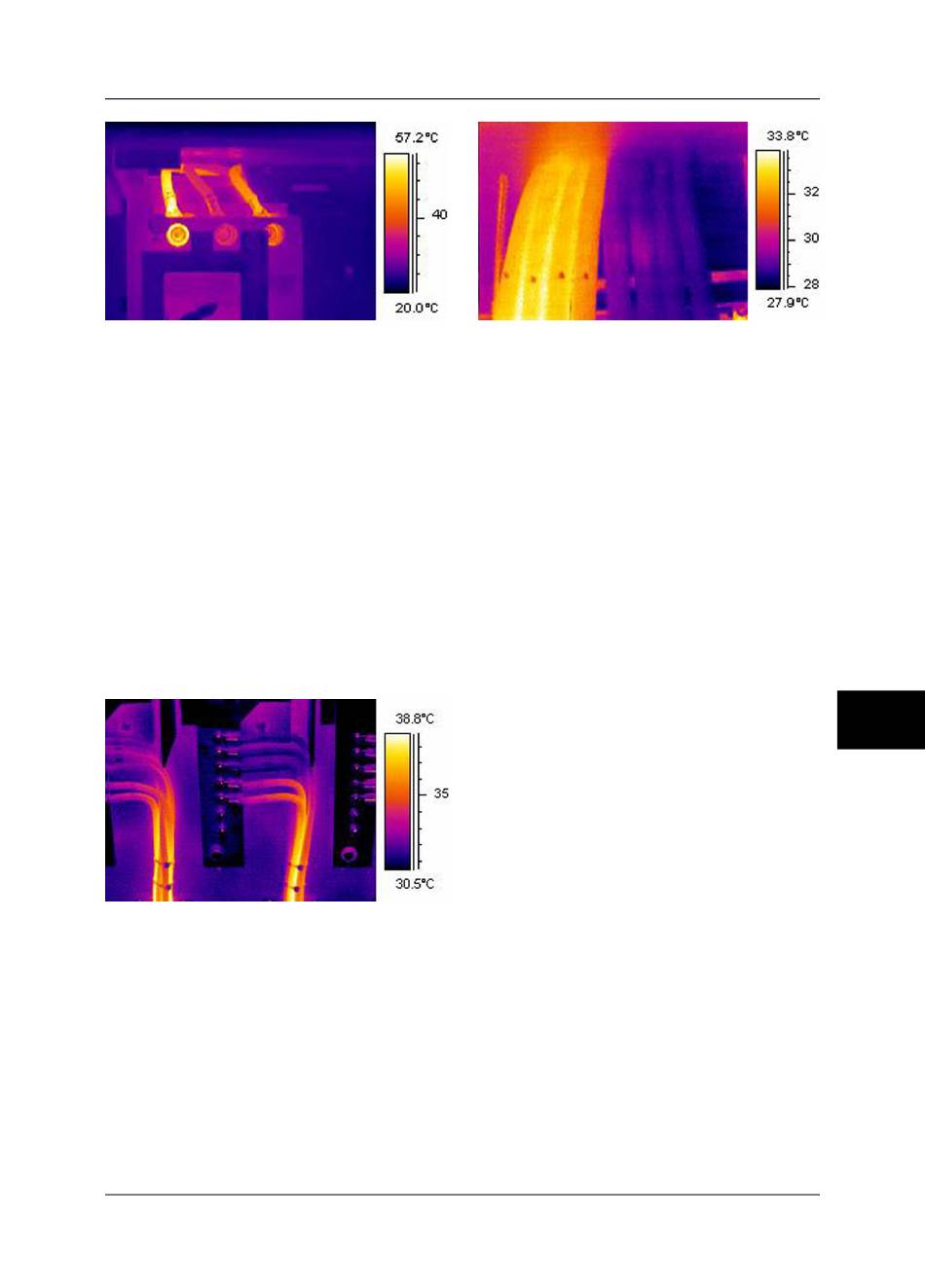

Abbildung 24.14 Beispiele von Infrarotbildern von Lastunterschieden
Das linke Bild zeigt drei nebeneinander liegende Kabel. Die Abstände zwischen den
Kabeln sind so groß, dass von einer Wärmeisolierung ausgegangen werden kann.
Das Kabel in der Mitte ist kälter als die anderen. Sofern nicht zwei Phasen defekt und
überhitzt sind, ist dies ein typisches Beispiel für eine asymmetrische Belastung. Die
Temperatur verteilt sich gleichmäßig in den Kabeln, was eher auf einen lastabhängigen
Temperaturanstieg als auf eine defekte Verbindung hindeutet.
Das rechte Bild zeigt zwei Kabelbündel mit sehr unterschiedlichen Belastungen. Das
linke Bündel hingegen weist so gut wie keine Last auf. Die Temperatur der Kabel, die
belastet sind, liegt um etwa 5 °C höher als die, nicht belasteter Kabel. In diesen Bei-
spielen sind keine Schwachstellen vorhanden.
24.5.5 Unterschiedliche Kühlungsbedingungen
10714103;a3
24
Abbildung 24.15 Infrarotbild von gebündelten Kabeln
Bei gebündelten Kabeln kann es vorkommen, dass auf Grund der schlechten Kühlung
in der Mitte des Bündels die Kabel extrem hohe Temperaturen erreichen. Siehe Bild
unten.
Die Kabel rechts im Bild weisen in der Nähe der Schrauben keine Überhitzung auf.
Im vertikalen Teil des Bündels werden die Kabel jedoch fest zusammengehalten, die
Kühlung der Kabel ist schlecht, die Wärme wird mittels Konvektion nicht abtransportiert
und die Kabel sind auffallend heißer. Die Temperatur liegt dort etwa 5 °C über der
Temperatur der besser gekühlten Bereiche der Kabel.
