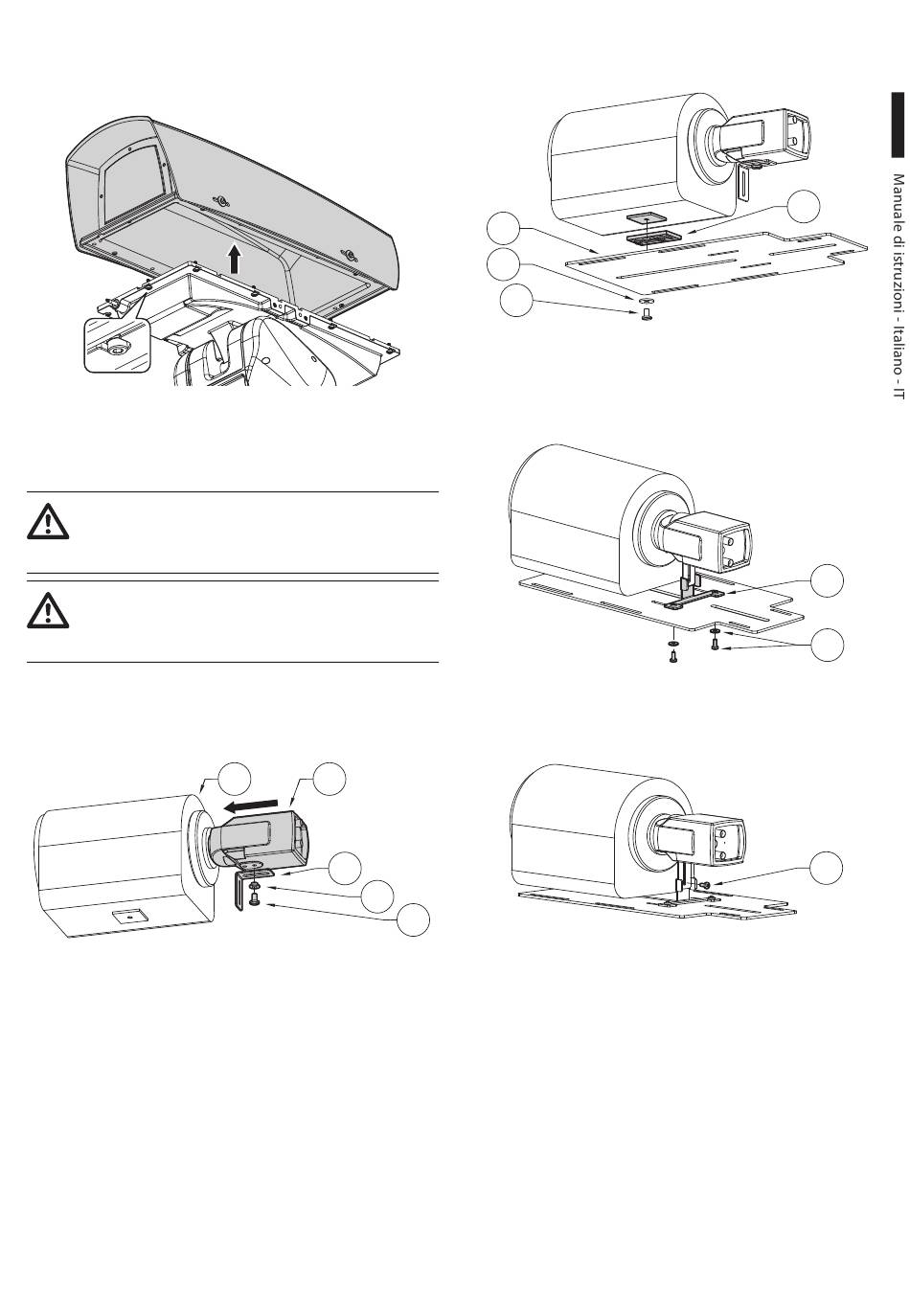

7.1.3.1 Apertura della custodia

Per l'apertura della custodia, svitare le viti antiperdita
poste sui fianchi e sollevare il corpo superiore.
Fig. 7
7.1.3.2 Fissaggio dell'ottica e telecamera alla
slitta interna
È necessario isolare il corpo della
telecamera dalla slitta di fissaggio per
evitare disturbi sul segnale Ethernet.
Il peso complessivo massimo consentito per
la telecamera e l'ottica non deve superare
i 7.6kg.
Connettere la telecamera (02) all'ottica (01).
Fissare la staffetta in alluminio a L (03) alla telecamera
tramite la rondella in nylon (04) e la vite da 1/4" (05).
Fig. 8
Posizionare l'ottica sulla slitta (02) interponendo il
distanziale in plastica (01) e fissare il tutto con la
rondella in nylon (03) e la vite da 1/4" (04).
MNVCUPTMAXIR_1430_IT
01 02
03
04
Se necessario utilizzare i distanziali supplementari per
posizionare in modo corretto telecamera e ottica.
02
03
04
Fig. 9
Fissare la piastra in alluminio (01) sulla slitta tramite le
viti M4 e le relative rondelle (02).
Fig. 10
Fissare le piastrine con la vite M4 (01).
05
Fig. 11
01
01
02
01
15
