7.2.3.4 Branchement des entrées d'alarme,
de l'interrupteur crépusculaire et des relais
ATTENTION! L'installation est du type TNV-
1. Ne pas la connecter à des circuits SELV.
ATTENTION! Pour réduire les risques
d'incendie, utiliser uniquement des câbles
de dimensions égales ou supérieures à
0.13mm² (AWG 26).
Tous les câbles de signalisation doivent
également être regroupés avec un collier.

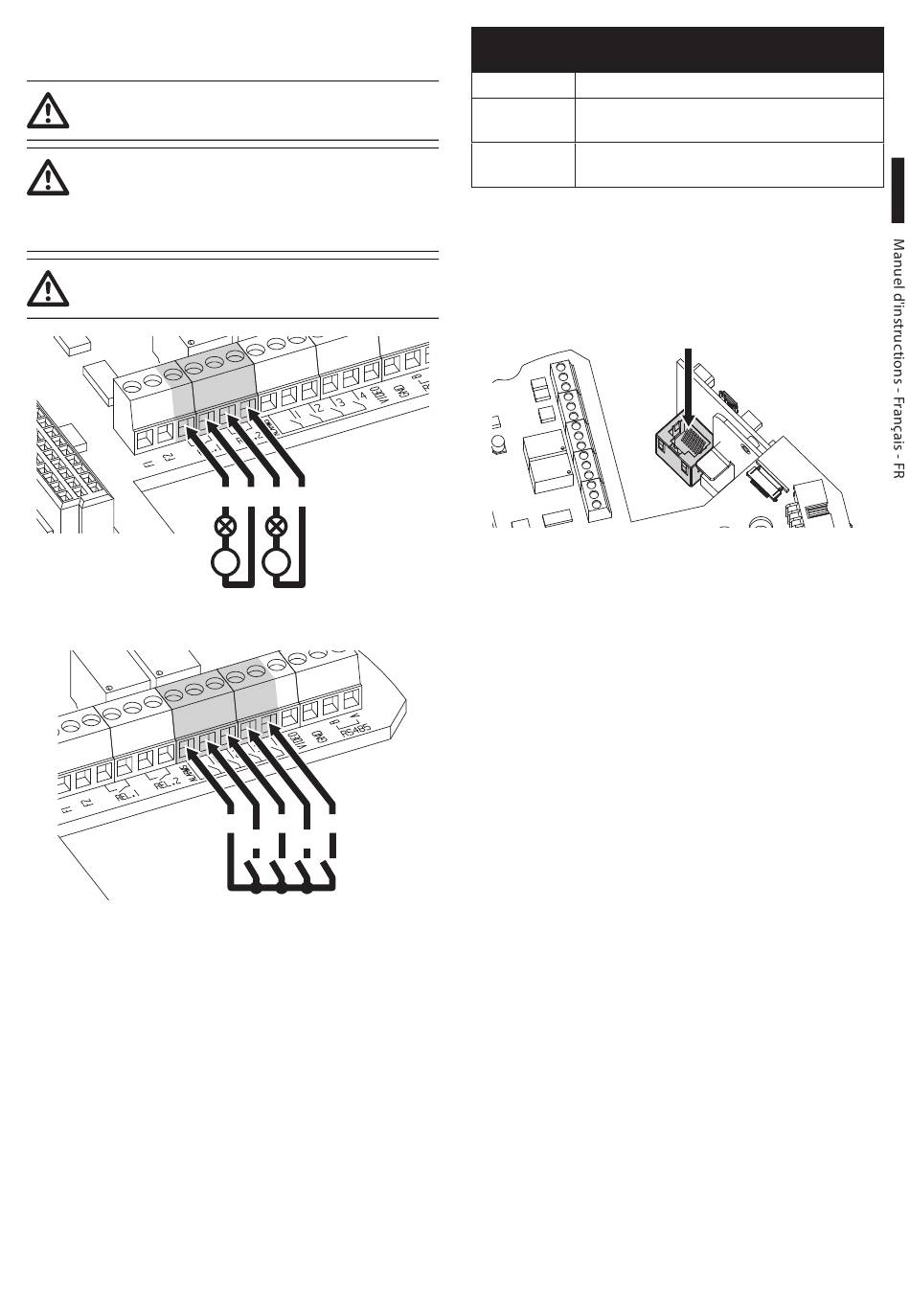

Fig. 33
Branchement des contacts des relais.
Fig. 34 Branchement des alarmes.
MNVCUPTMAXIR_1430_FR
O1 C1 O2 C2
V V
AGND AL2 AL4
AL1 AL3
BRANCHEMENT DES ENTRÉES D'ALARME, DE
L'INTERRUPTEUR CRÉPUSCULAIRE ET DES RELAIS
Bornes Description
O1-C1 et Contacts secs de sortie activantes par alarme
O2-C2 ou commande utilisateur
AL1, AL2, AL3, Entrées d'alarme auto-alimentées relatives
AL4 et AGND à AGND
Tab. 6
7.2.4 Branchement du câble de réseau
Ethernet
Connecter le cable Ethernet avec le connecteur.
Fig. 35
Ethernet
23
