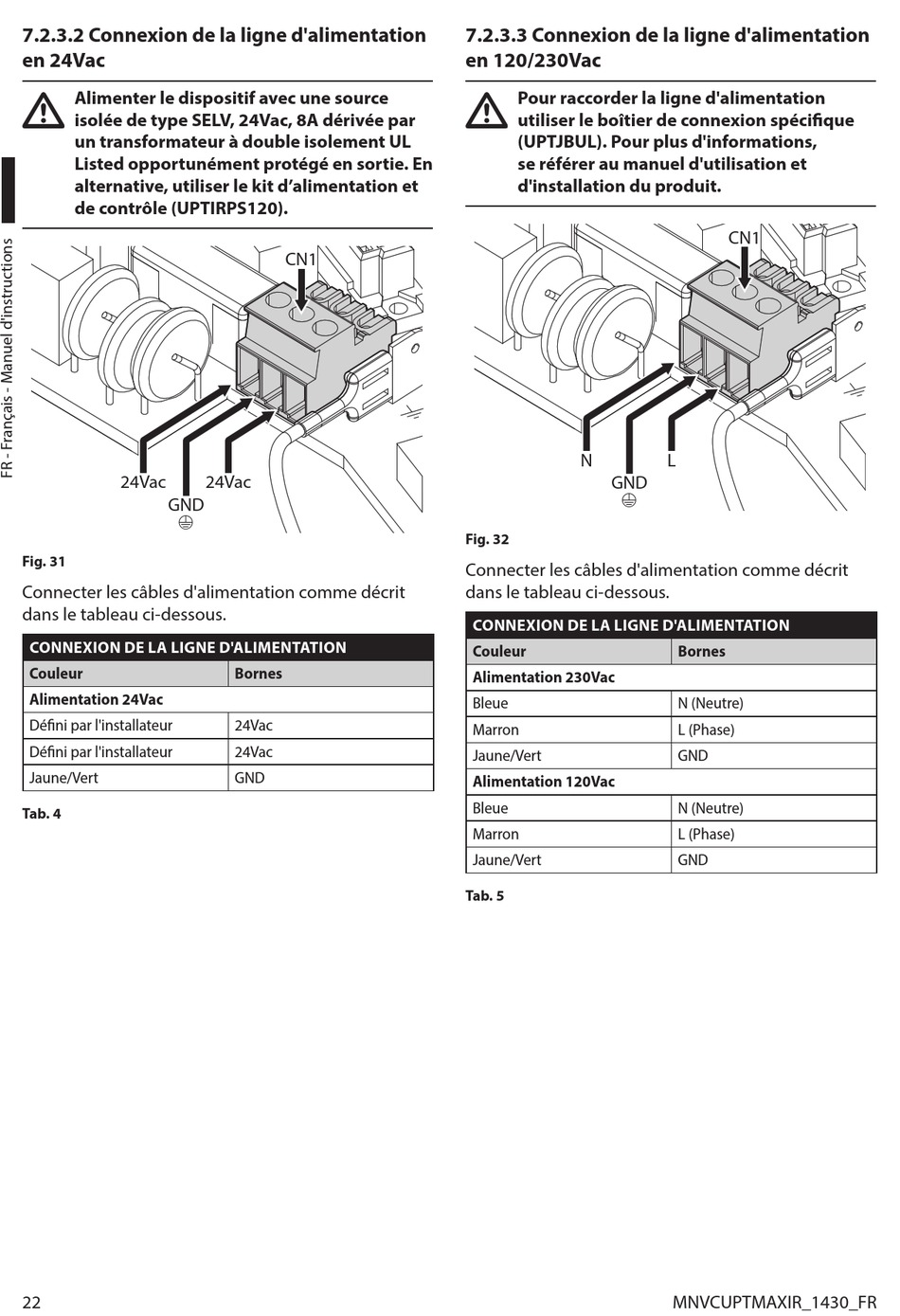

7.2.3.2 Connexion de la ligne d'alimentation
en 24Vac
Alimenter le dispositif avec une source
isolée de type SELV, 24Vac, 8A dérivée par
un transformateur à double isolement UL
Listed opportunément protégé en sortie. En
alternative, utiliser le kit d'alimentation et
de contrôle (UPTIRPS120).
24Vac
GND
a
Fig. 31
Connecter les câbles d'alimentation comme décrit
dans le tableau ci-dessous.
CONNEXION DE LA LIGNE D'ALIMENTATION
Couleur
Alimentation 24Vac
Défini par l'installateur
Défini par l'installateur
Jaune/Vert
Tab. 4
22
CN1
24Vac
Bornes
24Vac
24Vac
GND
7.2.3.3 Connexion de la ligne d'alimentation
en 120/230Vac
Pour raccorder la ligne d'alimentation
utiliser le boîtier de connexion spécifique
(UPTJBUL). Pour plus d'informations,
se référer au manuel d'utilisation et
d'installation du produit.
N
GND
a
Fig. 32
Connecter les câbles d'alimentation comme décrit
dans le tableau ci-dessous.
CONNEXION DE LA LIGNE D'ALIMENTATION
Couleur
Alimentation 230Vac
Bleue
Marron
Jaune/Vert
Alimentation 120Vac
Bleue
Marron
Jaune/Vert
Tab. 5
CN1
L
Bornes
N (Neutre)
L (Phase)
GND
N (Neutre)
L (Phase)
GND
MNVCUPTMAXIR_1430_FR
