7.2 Installation

Ne procéder sous aucun prétexte à des
modifications ou des connexions non
prévues dans ce manuel. L'utilisation
d'appareils inadéquats peut comporter
des risques sérieux pour les appareils et la
sécurité du personnel.
Ne pas modifier les câblages du produit.
La non observation de cette indication
peut entraîner des risques graves pour la
sécurité du personnel de l'installation et
annuler la garantie.
Conserver un schéma de connexion pour
toute consultation nécessaire.
En cas d'utilisation du kit de lavage du vitre,
le support pour la buse doit être installé
avant le positionnement de la tourelle et
des câblages. Pour plus d'informations, se
référer au manuel du kit correspondant.

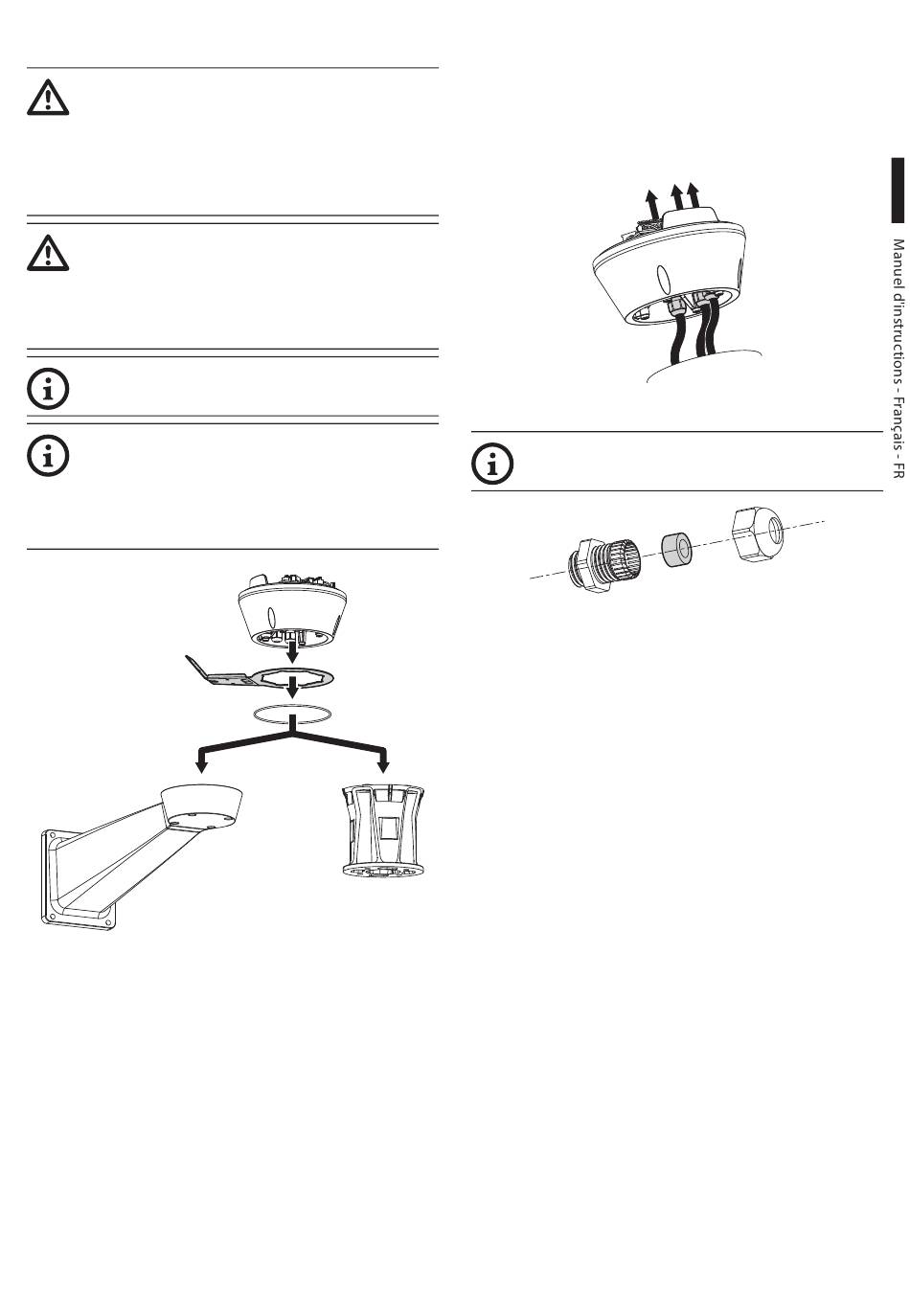

Fig. 22
MNVCUPTMAXIR_1430_FR
7.2.1 Connexion des câbles à la base
Passer et serrer les câbles dans les presse-câbles en
maintenant la base à environ 20cm du support avec
un couple de 5Nm. Les presse-étoupes sont adaptés
aux câbles avec un diamètre compris entre 5 et
10mm.
Fig. 23
Pour de cables de diamètre de 3mm à 7mm
utiliser les joints en dotation.
Fig. 24
