Konfigurationsanleitung LB/FB-Remote-I/O-System
Grundlagen der Bedienoberfläche
2.2
Projektansicht
Die Projektansicht bietet eine objektorientierte Ansicht mit mehreren Fenstern.

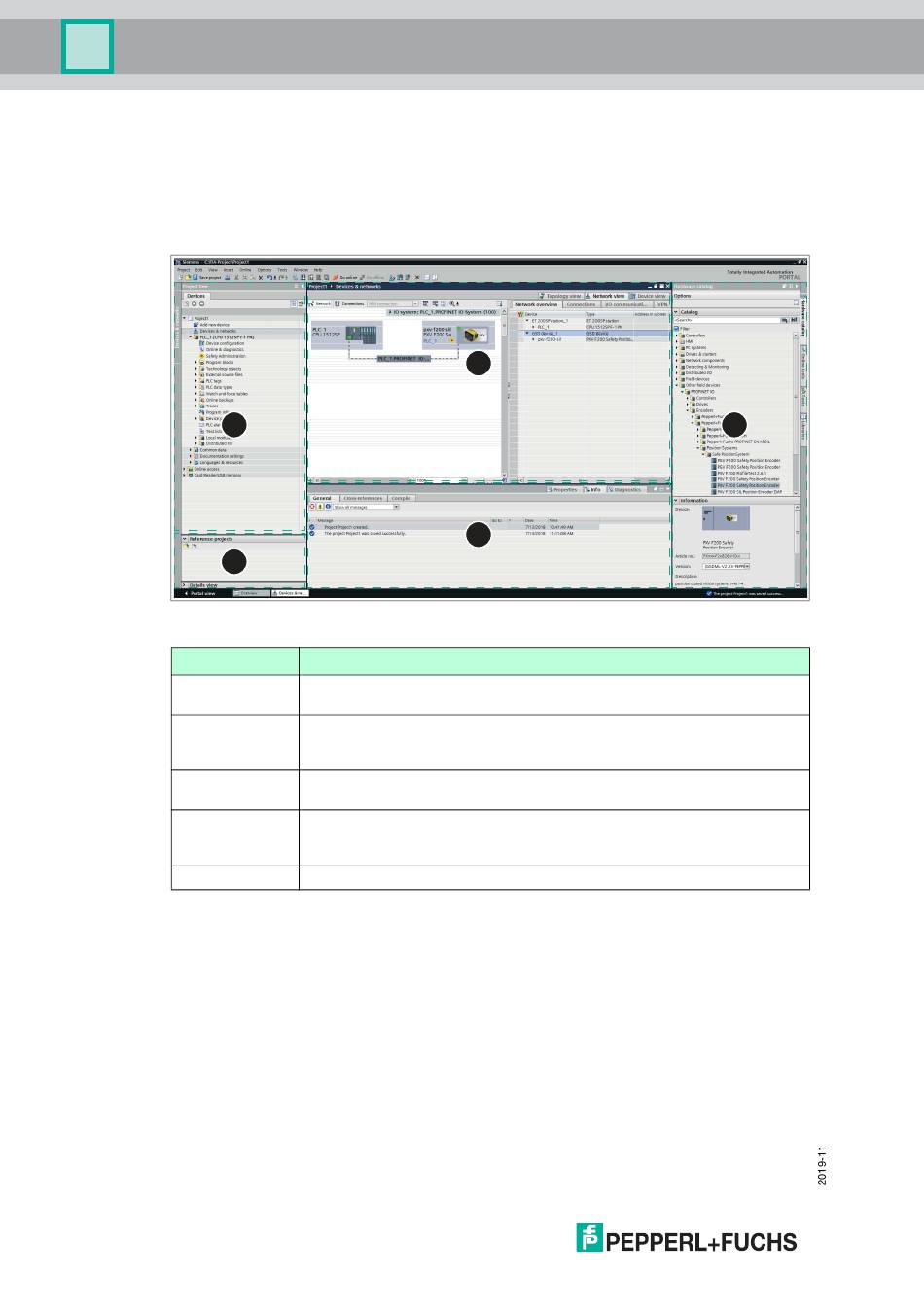

In der folgenden Abbildung werden die Fenster der Projektansicht an einem Beispielprojekt
dargestellt. Die Fenster zeigen unterschiedliche Inhalte an und werden im Folgenden
vorgestellt.
1
5
Abbildung 2.2
Position
1
2
3
4
5
8
Aufbau der Projektansicht
Beschreibung
Projektbaum: Der Projektbaum zeigt den Baugruppenträger mit den
bereits platzierten Baugruppen.
Arbeitsbereich: Im Arbeitsbereich konfigurieren Sie die Hardware des
Automatisierungssystems, erstellen das Anwenderprogramm oder
projektieren die Hardware.
Hardwarekatalog: Der Hardwarekatalog zeigt die zur Verfügung stehenden
Baugruppen.
Inspektionsfenster: Das Inspektionsfenster zeigt zusätzliche Informationen
über das im Arbeitsbereich ausgewählte Objekt oder über eine
durchgeführte Aktion.
Detailfenster: Das Detailfenster zeigt Inhalte eines ausgewählten Objekts.
2
4
3
