Konfigurationsanleitung LB/FB-Remote-I/O-System
Inbetriebnahme des LB/FB-Remote-I/O-Systems
1
Reiter "Topology view"
2
MRP-Ring-Manager
3
PROFINET-Steuerung (nicht im MRP-Ring)
4
PROFINET-Geräte, die als MRP-Clients konfiguriert sind.

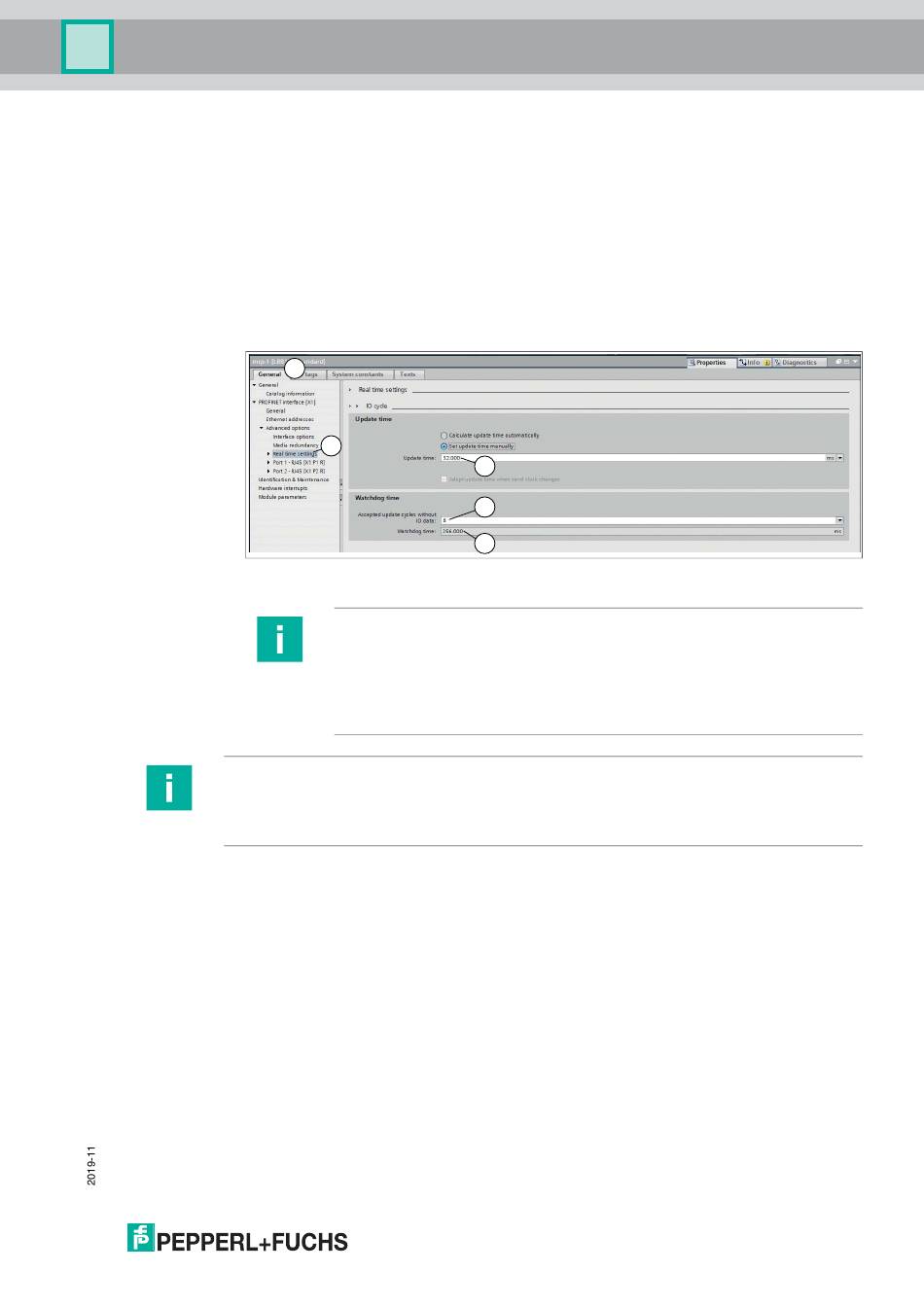

4. Überprüfen Sie die Ansprechüberwachungszeit "Watchdog time" (3). Wählen Sie dazu in
der Registerkarte "General" (1) den Bereich "Advanced Options > Real time settings" (2)
aus.
5. Stellen Sie die Ansprechüberwachungszeit "Watchdog time" (3) erforderlichenfalls neu ein
(mindestens auf 256 ms).
1
Abbildung 3.16
Hinweis!
MRP Ring-Manager
Ein Gerät muss als Ring-Manager konfiguriert werden. Beachten Sie dazu die Dokumentation
des entsprechenden Herstellers.
2
5
4
3
Ansprechüberwachungszeit "Watchdog time"
Hinweis!
Die Ansprechüberwachungszeit "Watchdog time" (3) ergibt sich aus der
"Update time" (5) multipliziert mit "Accepted update cycles without IO
data" (4).
Werden, wie im vorliegenden Beispiel, 8 Zyklen ohne IO-Daten akzeptiert
ergibt sich eine Ansprechüberwachungszeit von 256 ms.
19
