Konfigurationsanleitung LB/FB-Remote-I/O-System
Inbetriebnahme des LB/FB-Remote-I/O-Systems
Die E/A-Module sind im Hardwarekatalog unter der Rubrik Module nach Typ organisiert.
■
Die Kanäle der E/A-Module sind im Hardwarekatalog unter der Rubrik Submodules
organisiert.
Bei den E/A-Modulen wird zwischen zwei E/A-Modulgruppen unterschieden:
• E/A-Module mit festen vorbelegten Eingangs- oder Ausgangskanälen, wie z. B.
6x01 Relaisausgang. Die Kanäle (Submodule) dieser E/A-Module können Sie aus
der Geräteübersicht nicht entfernen. Die Submodule dieser Gruppe von E/A-
Modulen sind im Hardwarekatalog nicht aufgeführt.
• E/A-Module mit nicht festen vorbelegten Eingangs- oder Ausgangskanälen, wie z. B.
5x05 Thermoelement-Messumformer. Diese E/A-Module sind mit vordefinierten
Kanälen (Submodulen) belegt. Die vorbelegten Submodule können Sie aus der
Geräteübersicht entfernen und andere zum E/A-Modul passende Submodule aus
dem Hardwarekatalog verwenden.
Breite E/A-Module belegen auf dem Backplane 2 Steckplätze. Das TIA Portal identifiziert
■
breite E/A-Module nicht von selbst. Wenn Sie ein breites E/A-Modul ins Projekt ziehen,
lassen Sie den Steckplatz darunter im Projekt leer.
E/A-Module einbinden
Um die E/A-Module einzubinden, gehen Sie wie folgt vor:
4

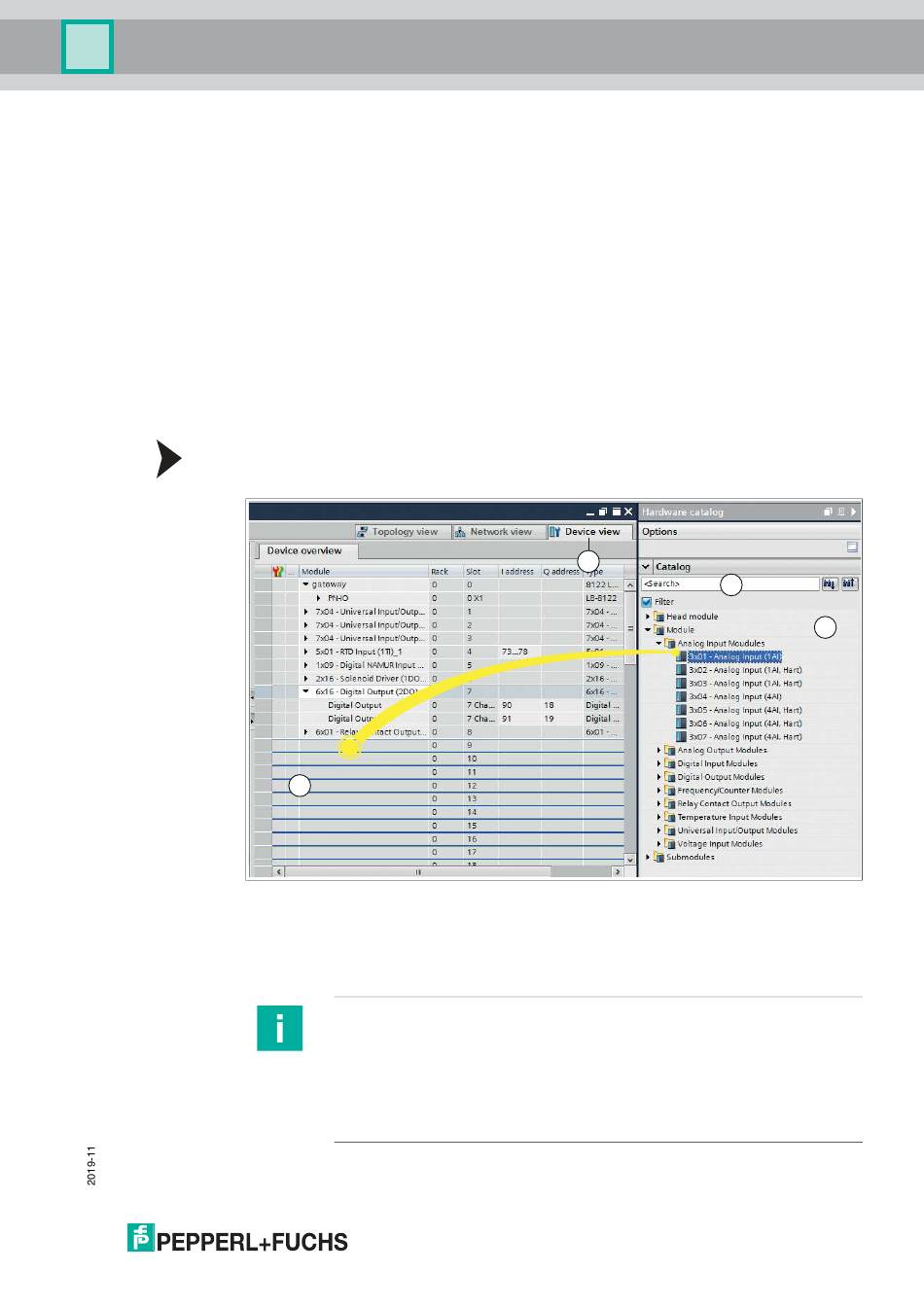

Abbildung 3.18
1. Wechseln Sie im Fenster Devices and networks in die Registerkarte Device view (1).
2. Wählen Sie Ihr E/A-Modul aus dem Hardwarekatalog (3) und ziehen es per Drag-and-Drop
in die Geräteübersicht (4).
E/A-Module einbinden
Hinweis!
Wichtig beim Einbinden
Binden Sie die E/A-Module exakt in derselben Reihenfolge wie auf dem
Backplane ein. Das 1. E/A-Modul befindet sich auf dem Backplane rechts
neben dem/den Gateway-Steckplatz/Gateway-Steckplätzen. Ziehen Sie das 1.
E/A-Modul in der Geräteübersicht (Device overview) im Projekt an die 1.
Stelle unterhalb des/der Gateways der tabellarischen Anordnung (auf Slot 1).
1
2
3
21
