Konfigurationsanleitung LB/FB-Remote-I/O-System
Inbetriebnahme des LB/FB-Remote-I/O-Systems
3.2
Anlegen eines neuen Projekts
Nachdem Sie die Inbetriebnahme geplant haben, erstellen Sie ein Projekt. Im Projekt bilden
Sie die Steuerung und die Hardwarekomponenten des LB/FB-Remote-I/O-Systems nach.
Projekt erstellen
Um ein Projekt zu erstellen, gehen Sie wie folgt vor:

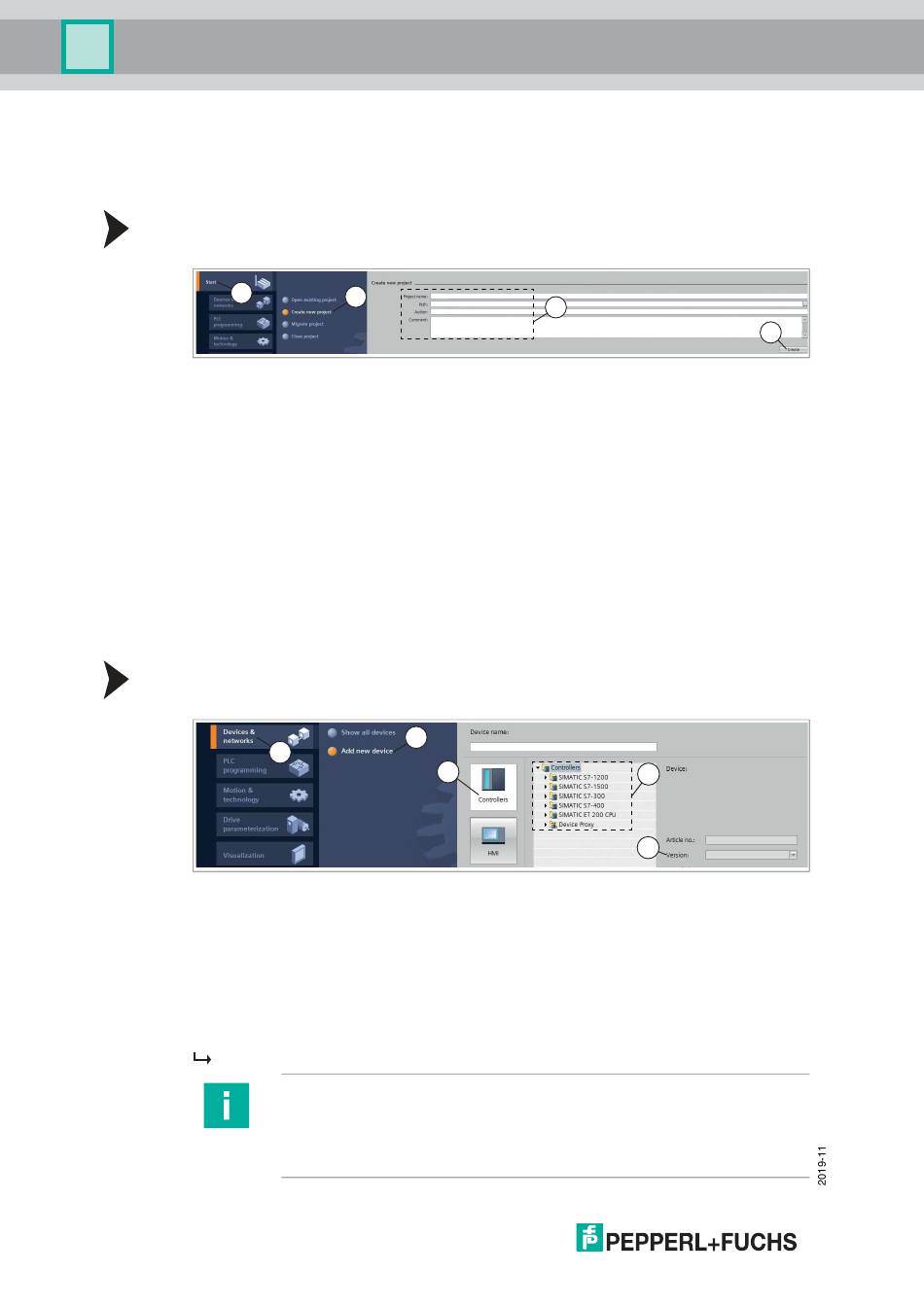

Abbildung 3.1
1. Starten Sie das TIA Portal.
2. Wählen Sie in der Portalansicht die Elemente Start (1) > Create new project (2).
3. Definieren Sie die Felder für das Projekt (3), indem Sie z. B. in das Feld Project name
einen Namen für das Projekt eingeben.
4. Bestätigen Sie Ihre Eingabe mit der Schaltfläche Create (4).
3.3
Hinzufügen der Steuerung in das Projekt
Eine Steuerung ist eine elektronische Baugruppe, die in der Automatisierungstechnik für
Steuerungs- und Regelungsaufgaben eingesetzt wird. Die Steuerung steuert (mit ihren
Ausgängen) die Eingangsdaten eines Industrieprozesses und ist zu diesem Zweck
programmierbar.
Die Steuerung kommuniziert mit dem Gateway und ist für die Inbetriebnahme erforderlich.
Steuerung einbinden
Um die Steuerung einzubinden, gehen Sie wie folgt vor:
Abbildung 3.2
1. Wählen Sie in der Portalansicht die Elemente Devices & networks (1) > Add new device
(2).
2. Klicken Sie auf die Schaltfläche Controllers (3).
3. Wählen Sie aus dem Hardwarekatalog (4) Ihre Steuerung. Achten Sie darauf, dass Sie im
Feld Version (5) die richtige Firmwareversion der Steuerung wählen.
4. Doppelklicken Sie die Schaltfläche Add, um die Steuerung in das Projekt zu übernehmen.
Die Projektansicht wird geöffnet.
10
1
2
Projekt erstellen
2
1
Steuerung einbinden
Hinweis!
Konfigurieren Sie jetzt die Steuerung nach Ihren Wünschen. Definieren Sie
beispielsweise Einstellungen zur PROFINET-Schnittstelle, das Verhalten beim
Anlauf oder im Zyklus. Weitere Informationen finden Sie in der
Benutzerdokumentation der Siemens AG.
3
3
4
4
5
