Konfigurationsanleitung LB/FB-Remote-I/O-System
Häufig gestellte Fragen
6
Häufig gestellte Fragen
Wie können erreichbare Teilnehmer angezeigt werden?
Erreichbare Teilnehmer sind alle aktiven Geräte, die mit dem TIA-Portal-Rechner verbunden
sind. Der Rechner mit dem TIA Portal wird im TIA Portal als "PG/PC interface" bezeichnet.
Erreichbare Teilnehmer anzeigen
Um erreichbare Teilnehmer anzuzeigen, gehen Sie wie folgt vor:
1. Wählen Sie im Menü des Fensters Online > Accessible Devices.
Der Dialog Accessible devices wird geöffnet.
3

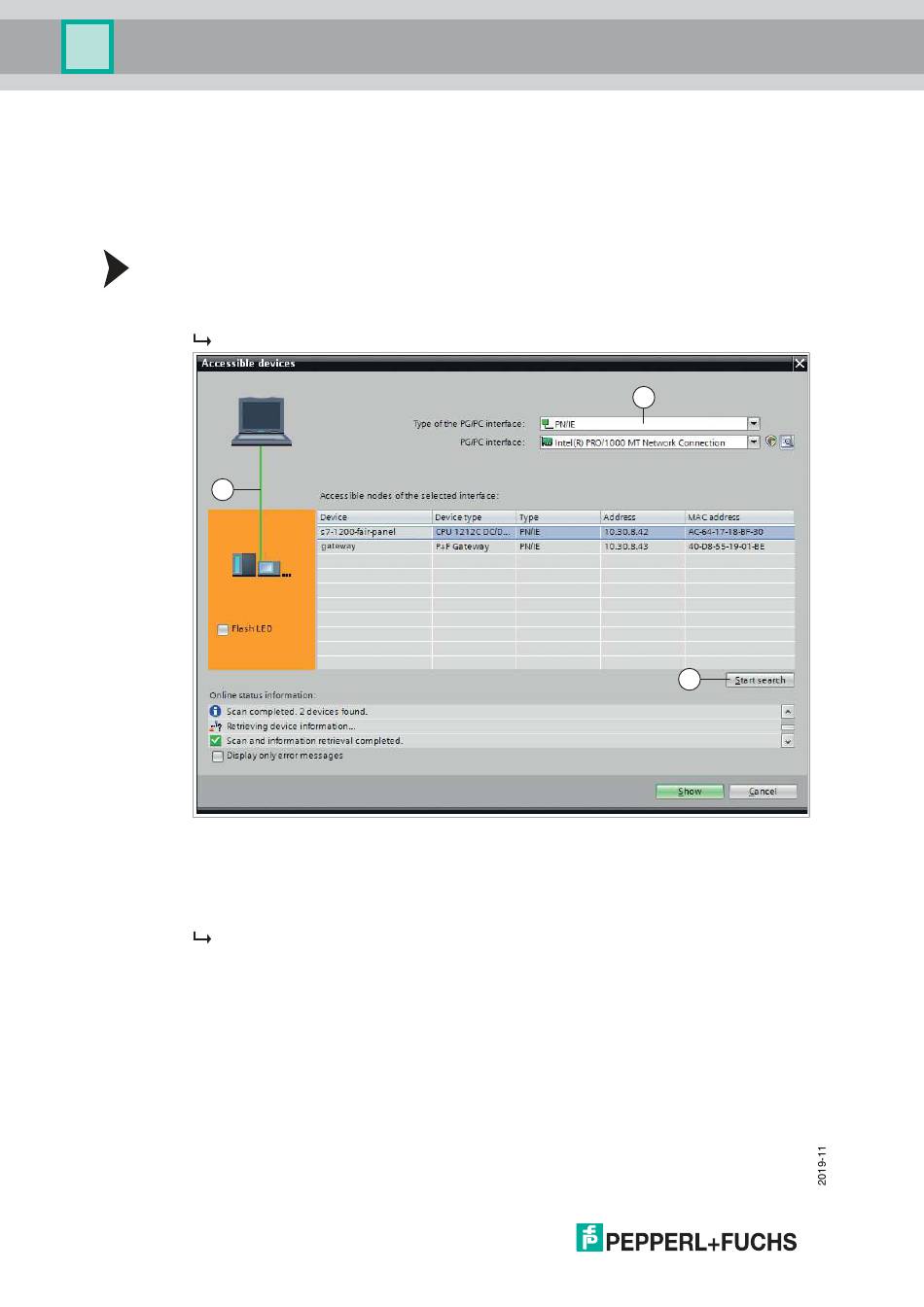

Abbildung 6.1
2. Wählen Sie aus der Dropdown-Liste Type of the PG/PC interface (1) den Typ der
Schnittstelle aus.
3. Klicken Sie auf die Schaltfläche Start search (2).
Die erreichbaren Teilnehmer werden in der Liste Accessible nodes of the selected
interface angezeigt. In der Abbildung wird die Verbindungslinie zwischen dem TIA Portal
und dem PROFINET-Netzwerk geschlossen und grün dargestellt (3).
38
Erreichbare Teilnehmer
1
2
