Konfigurationsanleitung LB/FB-Remote-I/O-System
Diagnose
4.1
Gerätesicht
Mithilfe der Gerätesicht im Onlinemodus erhalten Sie schnell einen Überblick über den Aufbau
und den Zustand des LB/FB-Remote-I/O-Systems. Farben und Symbole informieren über die
Schwere einer Störung. Beispielsweise werden schwerwiegende Störungen in Form eines
weißen Schraubenschlüssels auf rotem Hintergrund angezeigt. Ein weißes Häkchen auf
grünem Hintergrund signalisiert, dass keine Störung aufgetreten ist.

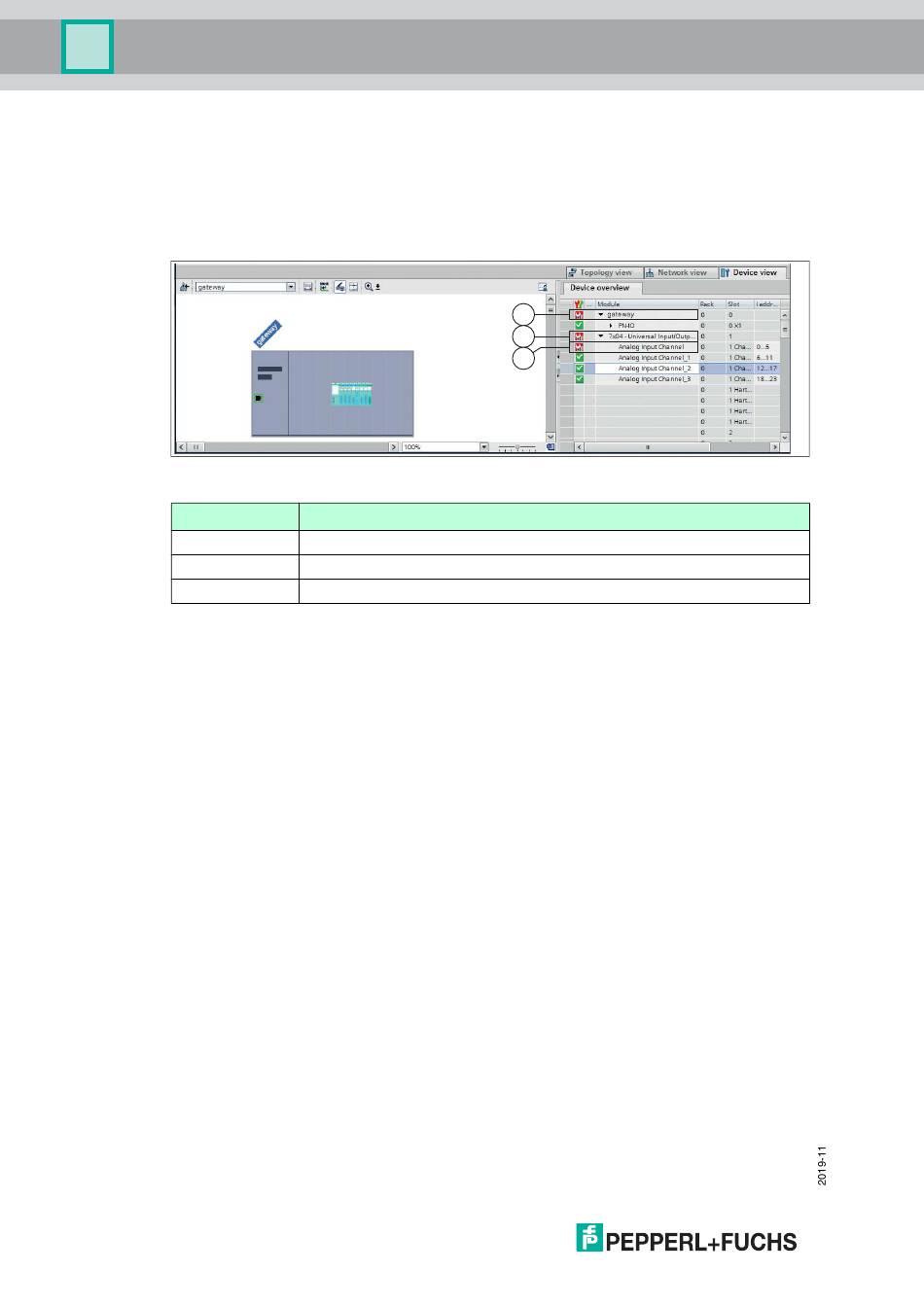

Abbildung 4.2
Position
1
2
3
Weitere Informationen zu den Störungen können Sie über den Diagnosestatus und die Alarme
einsehen. Weitere Informationen zum Diagnosestatus und den Alarmen finden Sie auf den
folgenden Seiten.
28
Gerätesicht
Fehler
Störung auf Gatewayebene
Störung auf Modulebene
Störung auf Kanalebene
1
2
3
