Konfigurationsanleitung LB/FB-Remote-I/O-System
Inbetriebnahme des LB/FB-Remote-I/O-Systems
11.Stellen Sie die Verbindung zum PROFINET-Netzwerk über die beiden Drop-Down-Listen
(2) unter Online access her.
12.Bestätigen Sie Ihre Eingaben mit der Schaltfläche Update list (3).
4

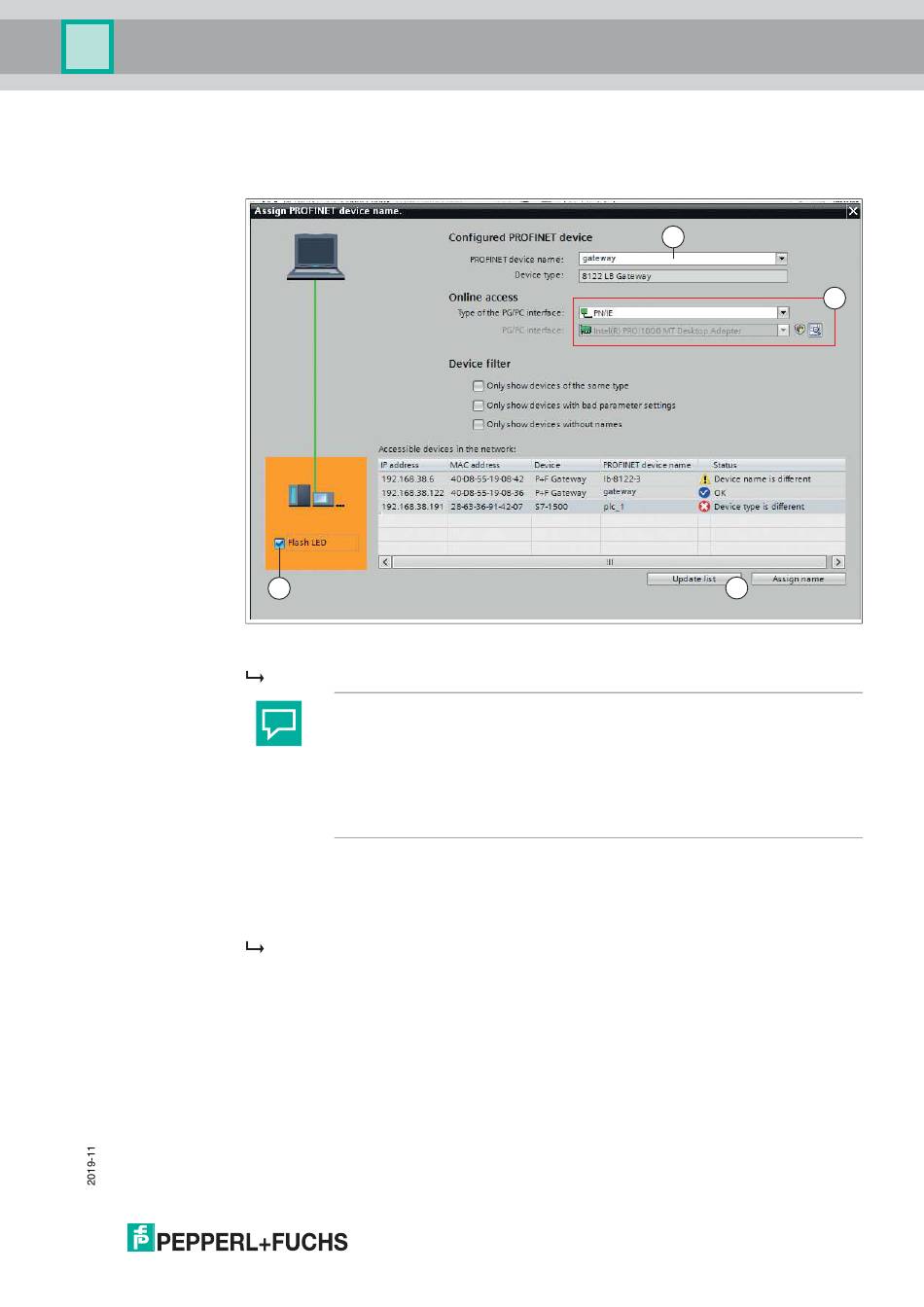

Abbildung 3.12
Alle im Netzwerk verfügbaren Geräte werden angezeigt.
13.Klicken Sie in der Netzwerkliste (Accessible devices in the network) auf das Gateway mit
dem zugewiesenen Gateway-Namen (4). Damit weisen sie das Gateway im Projekt dem im
Netzwerk gefundenen Gateway zu.
14.Bestätigen Sie Ihre Auswahl mit der Schaltfläche Assign name (2).
In der Netzwerkliste neben dem zugewiesenen Gateway-Namen erscheint ein blaues
Häkchen (1).
15.Schließen Sie das Fenster mit der Schaltfläche Close (3).
Einstellungen Gateway-Name
Tipp
LED-Blinktest durchführen
Um einen Blinktest bei der ausgewählten Steuerung im PROFINET-Netzwerk
durchzuführen, aktivieren Sie das Kontrollkästchen Flash LED (4). Diese
Funktion ist beispielsweise hilfreich, wenn mehrere Steuerungen im
PROFINET-Netzwerk angeschlossen sind. Damit können Sie sicherstellen,
dass Sie die richtige Steuerung ausgewählt haben.
1
2
3
17
