Konfigurationsanleitung LB/FB-Remote-I/O-System
Testen der Datenübertragung
Force-Tabelle erstellen und Variablen beobachten und überschreiben
Um eine Force-Tabelle zu erstellen und Messwerte zu beobachten und zu überschreiben,
gehen Sie wie folgt vor:

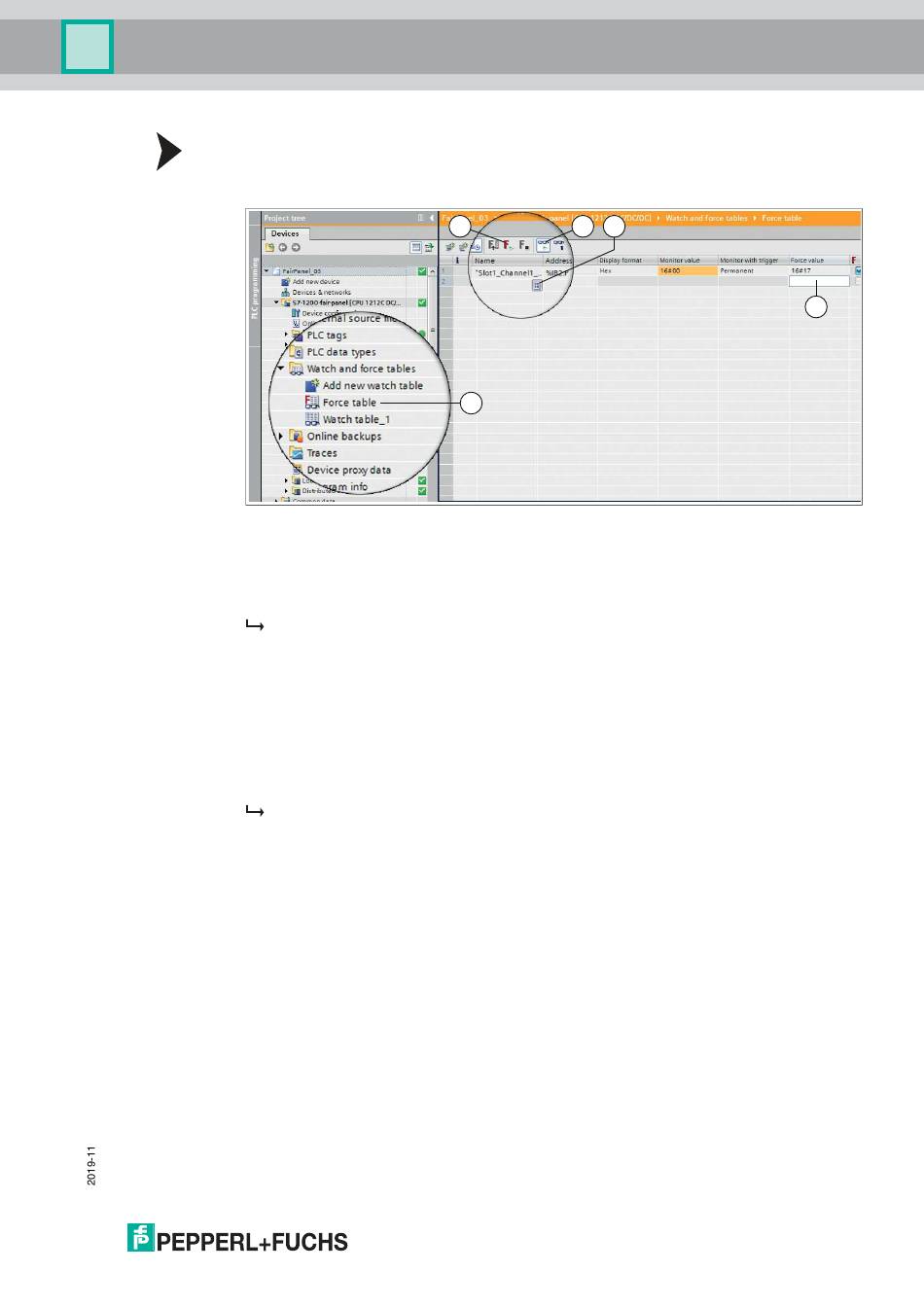

Abbildung 5.3
1. Klicken Sie im Projektbaum auf die Rubrik Watch and force tables und doppelklicken Sie
auf den Eintrag Force table (4).
2. Klicken Sie im Feld der Spalte Name auf das Listensymbol (2).
Eine Liste mit Variablen, die Sie in der Variablentabelle definiert haben, wird angezeigt.
3. Wählen Sie eine Variable aus der Liste aus, deren Wert Sie erzwingen möchten.
4. Wählen Sie im Menü des Fensters Online > Expanded Mode.
5. Klicken Sie auf das Beobachtensymbol (1), um die Messwerte zu beobachten.
6. Geben Sie einen Wert in das Feld der Spalte Force value (3) ein, um einen anderen Wert
als den Messwert zu erzwingen.
7. Klicken Sie auf das Force-Symbol mit dem grünen Dreieck (5), um die geänderten Werte
aller Variablen zu erzwingen.
Ein Dialog öffnet sich.
8. Bestätigen Sie den Dialog mit der Schaltfläche Yes.
