Konfigurationsanleitung LB/FB-Remote-I/O-System
Inbetriebnahme des LB/FB-Remote-I/O-Systems

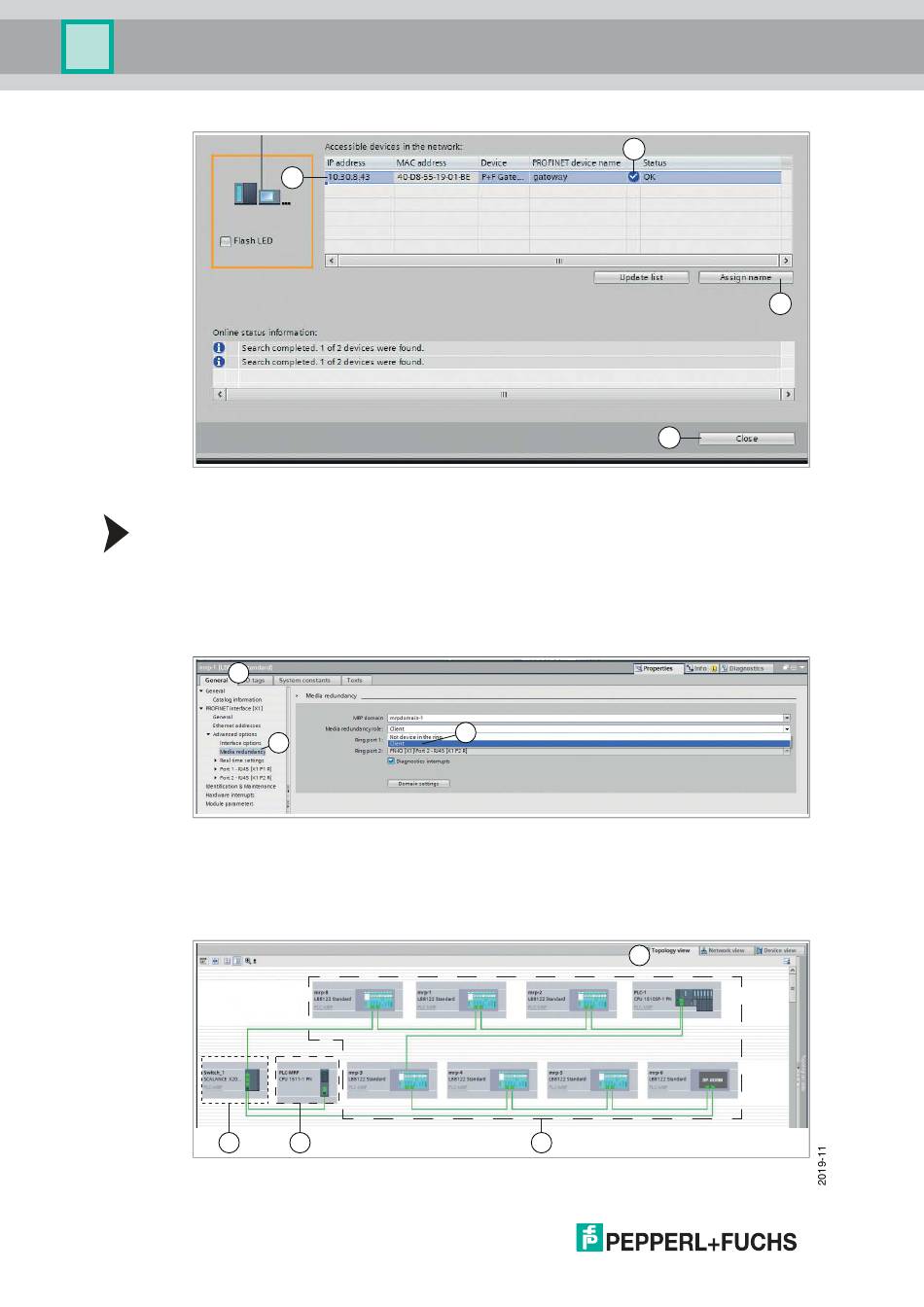

Abbildung 3.13
MRP-Ringkonfiguration
In den folgenden Abbildungen wird gezeigt, wie ein LB/FB-Remote-I/O-System für die MRP-
Ringkonfiguration eingerichtet wird.
1. Wählen Sie die Gerätesicht über "Device View" und das gewünschte Modul aus.
2. Wählen Sie in der Registerkarte "General" (1) den Bereich "Advanced Options > Media
redundancy" (2) aus. Stellen Sie die Option "Media redundancy role" auf "Client" (3) ein.
1
Abbildung 3.14
3. Wählen Sie die Registerkarte "Topology view" (1). Hier können Sie die Ringtopolgie
entsprechend Ihrer Anlage planen. Verbinden Sie dazu die entsprechenden Ethernet-Ports
mit der Maus, indem Sie den gewünschten Port x anklicken, die linke Maustaste gedrückt
halten und Port y aufsuchen. Maustaste anschließend wieder loslassen.
2
Abbildung 3.15
18
4
Gateway-Name bestätigen
2
Media redundancy
3
Ringtopologie beispielhafte Darstellung
1
3
1
4
2
3
