Konfigurationsanleitung LB/FB-Remote-I/O-System
Inbetriebnahme des LB/FB-Remote-I/O-Systems

Gateway konfigurieren

Um das Gateway zu konfigurieren, gehen Sie wie folgt vor:
1. Wechseln Sie im Fenster Devices and networks in die Registerkarte Device view (1).
2. Wählen Sie aus der Drop-Down-Liste (3) Ihr Gateway aus. In diesem Beispiel ist es das
Gateway mit dem Namen "gateway" (2).

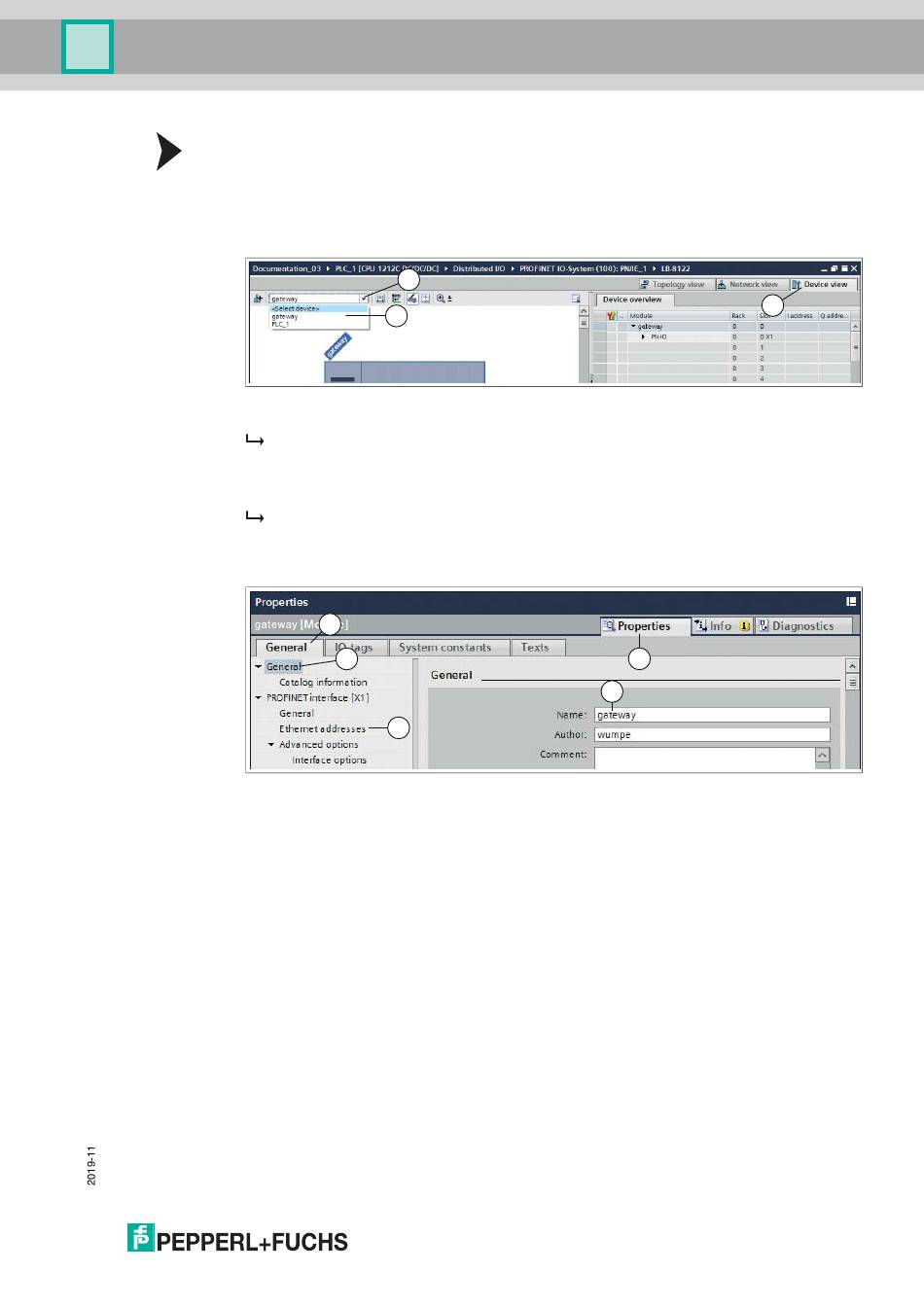

Abbildung 3.8
Die Eigenschaften des Gateways erscheinen im Inspektionsfenster.
3. Öffnen Sie die Registerkarten Properties (1) > General (5).
4. Klicken Sie auf den Baumknoten General (4).
Die Eingabemaske General öffnet sich.
5. Definieren Sie im Eingabefeld Name (2) einen eindeutigen Gateway-Namen.
6. Klicken Sie auf den Unterbaumknoten Ethernet addresses (3).
Abbildung 3.9
7. Aktivieren Sie das Kontrollkästchen Use IP protocol (4) und klicken Sie dann auf eine der
folgenden Optionen:
IP address is set directly at the device (3): Die Steuerung übernimmt die IP-Adresse,
die das Gateway verwendet. Das Gateway kann über 2 Wege eine IP-Adresse erhalten:
• Ein externer DHCP-Server vergibt dem Gateway eine IP-Adresse.
• Ein Anwender vergibt dem Gateway über dessen Display eine IP-Adresse.
Set IP address in the project (1): Sie definieren die IP-Adresse im Projekt. Geben Sie
sie dazu im Feld IP address (2) ein.
3
2
Gateway wählen
5
4
3
Gateway-Eigenschaften im Inspektionsfenster
1
1
2
15
