Konfigurationsanleitung LB/FB-Remote-I/O-System
Testen der Datenübertragung
I: Eingangskanal
■
Q: Ausgangskanal
■
M: Merker
■
6. Wählen Sie aus der Drop-Down-Liste des Felds Operand type den Datentyp für die
Adressbelegung aus:
X: 1 Bit
■
B: 1 Byte (8 Bit)
■
W: 1 Word (16 Bit)
■
D: 1 Double Word (32 Bit)
■
7. Wählen Sie einen Adressbereich für die Variable, indem Sie einen Wert in das Feld
Address (5) eingeben.
Hinweis!
Adressen vergeben
Die Adressen im vorliegenden Beispiel sind projektabhängig und können von
Ihrer Adressbelegung abweichen. Der Speicherbereich wird vom TIA Portal
beim Einbinden der E/A-Module in das Projekt automatisch vergeben. Dieser
Speicherbereich bestimmt den Adressbereich in der Variablentabelle. Sie
können den Speicherbereich auch manuell ändern.

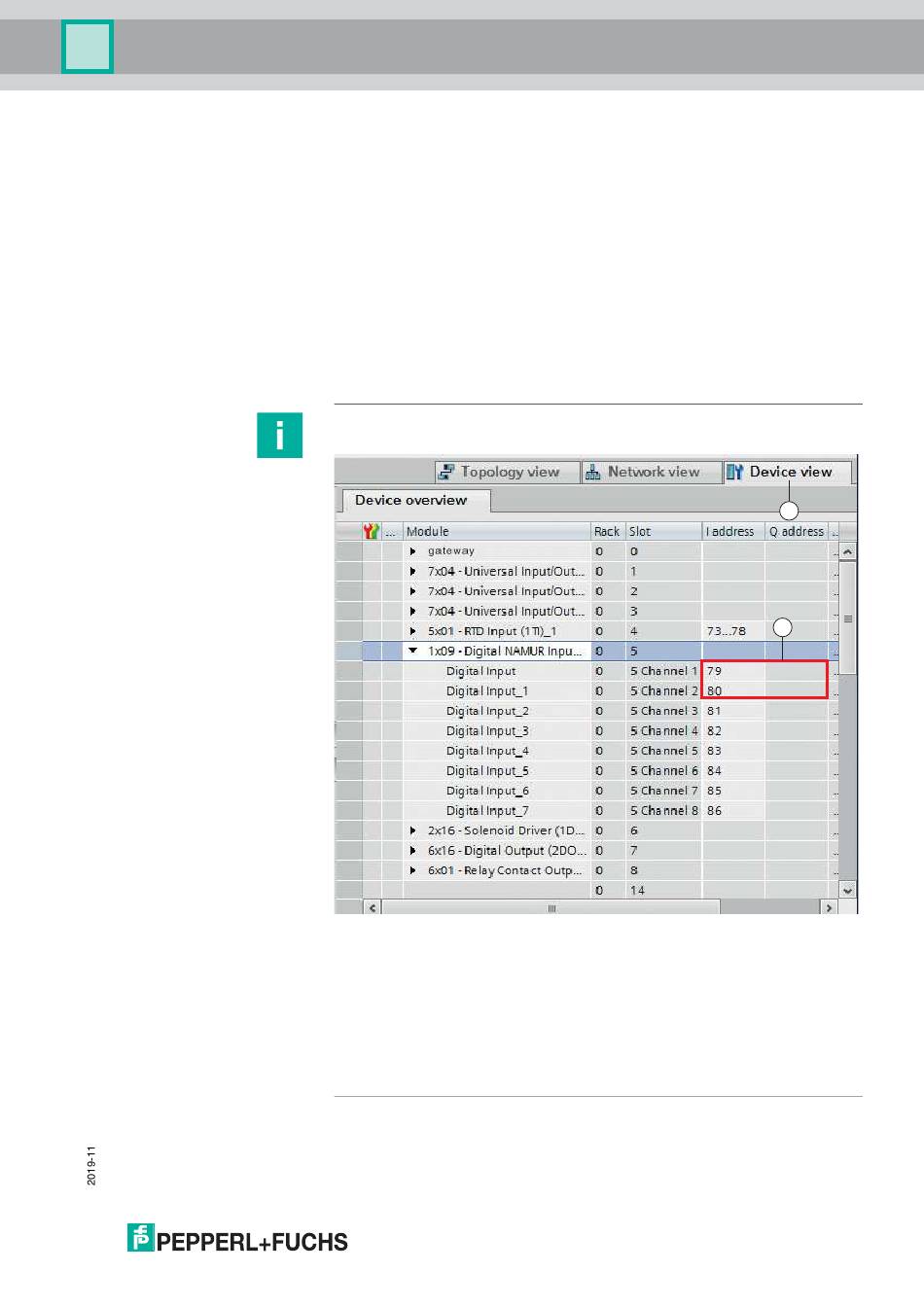

Wechseln Sie in die Gerätekonfiguration und dann in die Gerätesicht des
Gateways (Device view (1)), um den Adressbereich der Kanäle (Submodule)
(2) in den Adressbereich (Feld Address) der Variablentabelle zu übernehmen.
1
2
35
