Einstellen Des Auflagewinkels; Einstellen Der Seitenteile - Ottobock Zenit Gebrauchsanweisung

Zenit R; Zenit R CLT – Starrahmen-Version

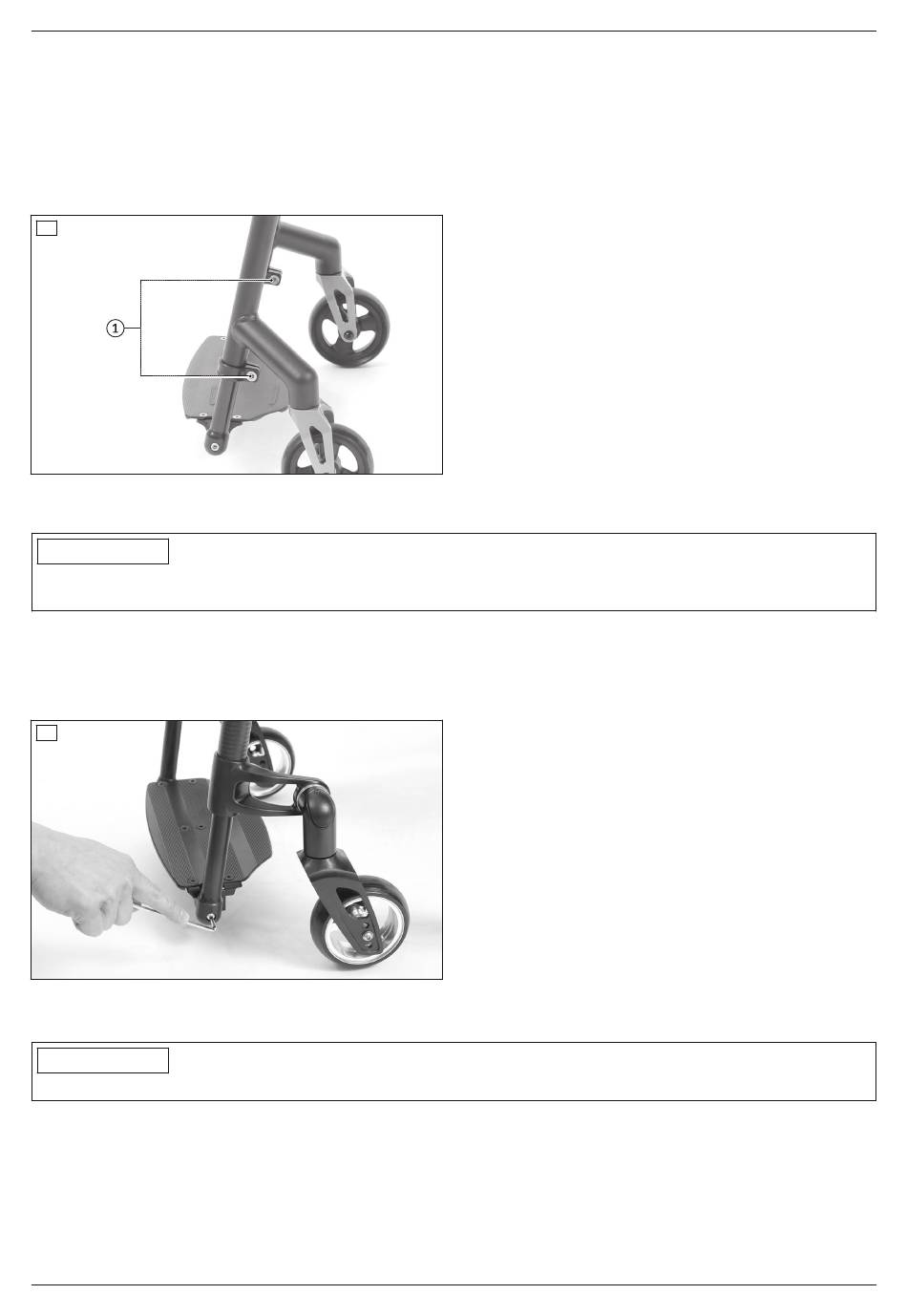

1) Beidseitig jeweils 2 Innensechskantschrauben an den Klemmschellen lösen, mit denen die Beinstützenrohre
am Vorderahmen befestigt sind (siehe Abb. 39, Pos. 1).
2) Die Unterschenkellänge stufenlos einstellen. Auf den Beinstützenrohren sind Skalen angebracht.
3) Die Innensechskantschrauben mit 7 Nm festziehen.
→ Die Unterschenkellänge muss beidseitig auf die gleiche Höhe eingestellt werden, um ein Verkanten der Fuß­
platte zu vermeiden.
39

6.7.2 Einstellen des Auflagewinkels

INFORMATION
Die nachfolgend beschriebenen Einstellarbeiten können in gleicher Weise auch am Modell CLT durchgeführt
werden (ohne Abb.).
Der eingestellte Winkel der Beinstützen sollte den Fußgelenken eine bequeme Ruhestellung ermöglichen.
1) Beidseitig jeweils die Innensechskantschraube im Rastengelenk der Fußplatte lösen (siehe Abb. 40).
2) Die Fußplatte bis zum gewünschten Winkel drehen.
3) Die Innensechskantschraube mit 8 Nm festziehen.
40

6.8 Einstellen der Seitenteile

INFORMATION
Die nachfolgend beschriebenen Einstellarbeiten können nicht am Modell CLT durchgeführt werden.
Anpassen an geänderte Antriebsradposition:
Die Einstellung des Seitenteils erfolgt durch Versetzen der Befestigungsschrauben in der Seitenteilaufnahme
(siehe Abb. 41, siehe Abb. 42, Pos. 1). Das Seitenteil entsprechend der Änderung der Antriebsradposition vertikal
(±10 mm) und/oder horizontal (±11 mm) nachstellen.
Zenit
Einstellungen
23
