6.4 Einstellen der Feststellbremsen
WARNUNG
Fehlende Überprüfung der Bremsfunktion
Unfall, Sturz des Benutzers durch Einstellfehler und falsch aufgepumpte Reifen
► Prüfen Sie die korrekte Einstellung der Feststellbremse (insbesondere den Abstand Bremsandruckbolzen –
Reifen).
► Führen Sie Einstellungen an der Feststellbremse immer beidseitig durch.
► Stellen Sie sicher, dass der Benutzer die Feststellbremse auch ohne großen Kraftaufwand betätigen kann.
Die dazu erforderliche Kraft darf 60 N (~ 6 kg) nicht übersteigen.
► Prüfen Sie den Luftdruck der Antriebsräder. Beachten Sie dazu die Angaben im Kapitel „Technische Daten"
oder auf der Flanke der Reifen.
► Verwenden Sie nur Original-Antriebsräder mit einem geprüften Höhenschlag von maximal 1 mm.
INFORMATION
Die nachfolgend beschriebenen Einstellarbeiten können in gleicher Weise auch am Modell CLT durchgeführt
werden (ohne Abb.).

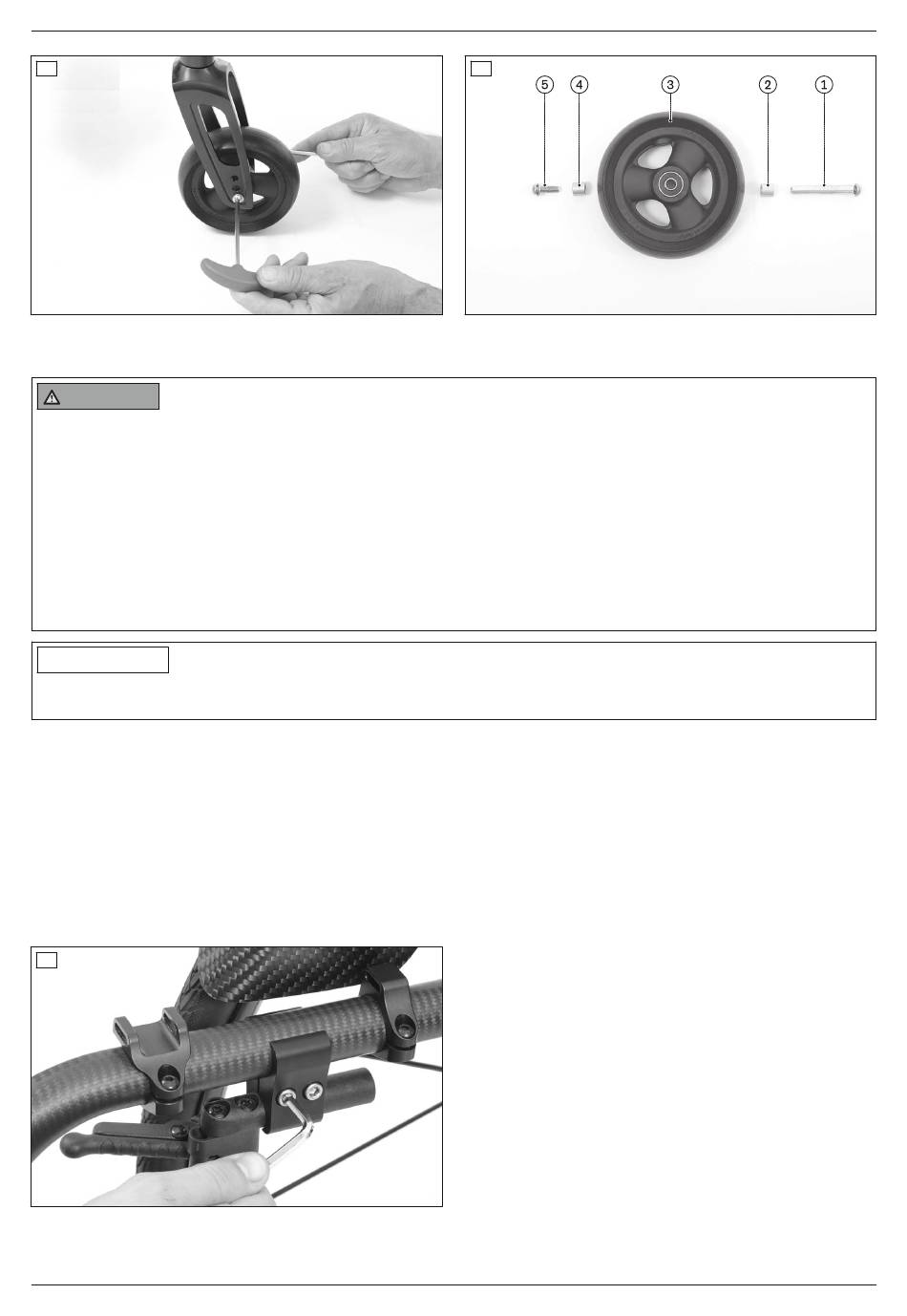

6.4.1 Einstellen der Scherenbremsen
1) Die Innensechskantschrauben in den Klemmschellen lösen (siehe Abb. 31).
2) Die Bremse durch Verschieben einstellen.
3) Die Scherenbremse einstellen, dass eine volle Bremswirkung erreicht wird und zugleich die kollisionsfreie Be
wegungsfreiheit der schwenkenden Teile gewährleistet ist.
→ Die Scherenbremse darf im geöffneten Zustand nicht an den Rahmen anschlagen.
→ Der Rollstuhl darf sich bei festgestellter Bremse nicht schieben lassen.
4) Die Innensechskantschrauben in den Klemmschellen gleichmäßig mit 12 Nm festziehen (siehe Abb. 31).
→ Die linke und rechte Scherenbremse müssen nach dem Einstellen dieselbe Bremswirkung haben.
31
