Technische Daten

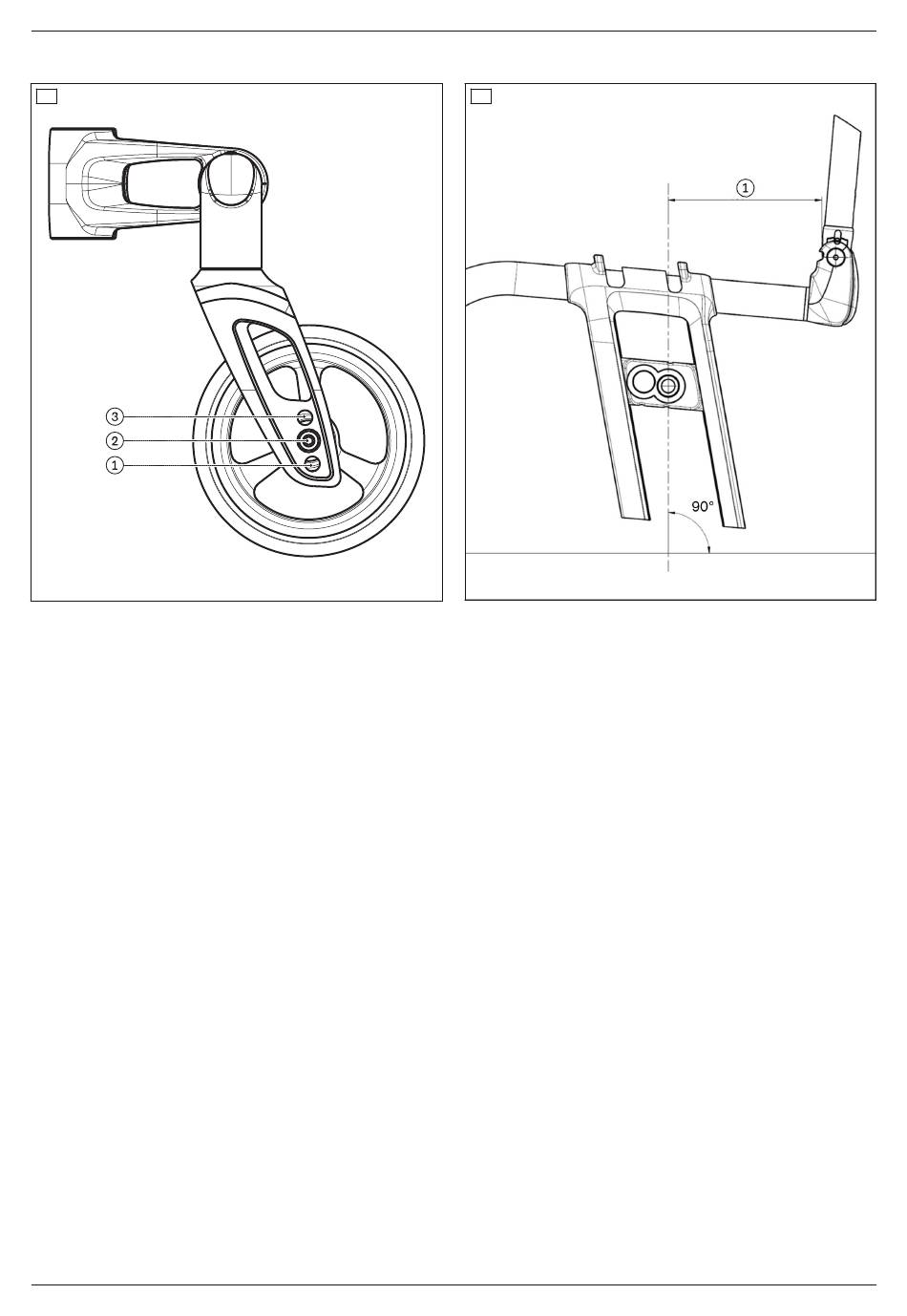

Die Messung des Kipppunkts erfolgt in einer gedachten Parallelen zum Boden (siehe Abb. 51, Pos. 1).
50
51
Der Antriebsradadapter wird in einer der nachfolgend gezeigten 14 Höhenpositionen eingebaut (siehe Abb. 52
und folgende). Die Antriebsradhöhe ist ab Werk für den Benutzer individuell voreingestellt. Eine Korrektur der An­
triebsradhöhe ist ausgehend von der Voreinstellung nur im Bereich von einer Position nach oben oder nach unten
(entspricht ±10 mm) zulässig.
Zenit
29
