3.3 Valikkosivujen rakenne

Kun järjestelmä käynnistetään, näytölle avautuu joitakin esittelysivuja. Tämän jälkeen avautuu päävalikko.
Valikon nimi ilmaantuu aina näytön yläosaan.
Pääsivulle ilmaantuvat aina:
Tila: toimintatila (esim. valmiustila, go, virhe, tulojen toiminnot)
Taajuus: [Hz]-arvo
Paine: arvo [bar] tai [psi] asetetusta mittayksiköstä riippuen.
Tapauksesta riippuen näytölle saattaa ilmaantua seuraavia tietoja:
Virheilmoitukset
Varoitusilmoitukset
Tuloihin kytkettyjen toimintojen ilmoitus
Aihekohtaiset kuvakkeete
Pääsivulla näytettävät virhe- tai tilailmoitukset luetellaan taulukossa 14.
Tunnus
GO
SB
PH
BL
LP
HP
EC
OC
OF
SC
OT

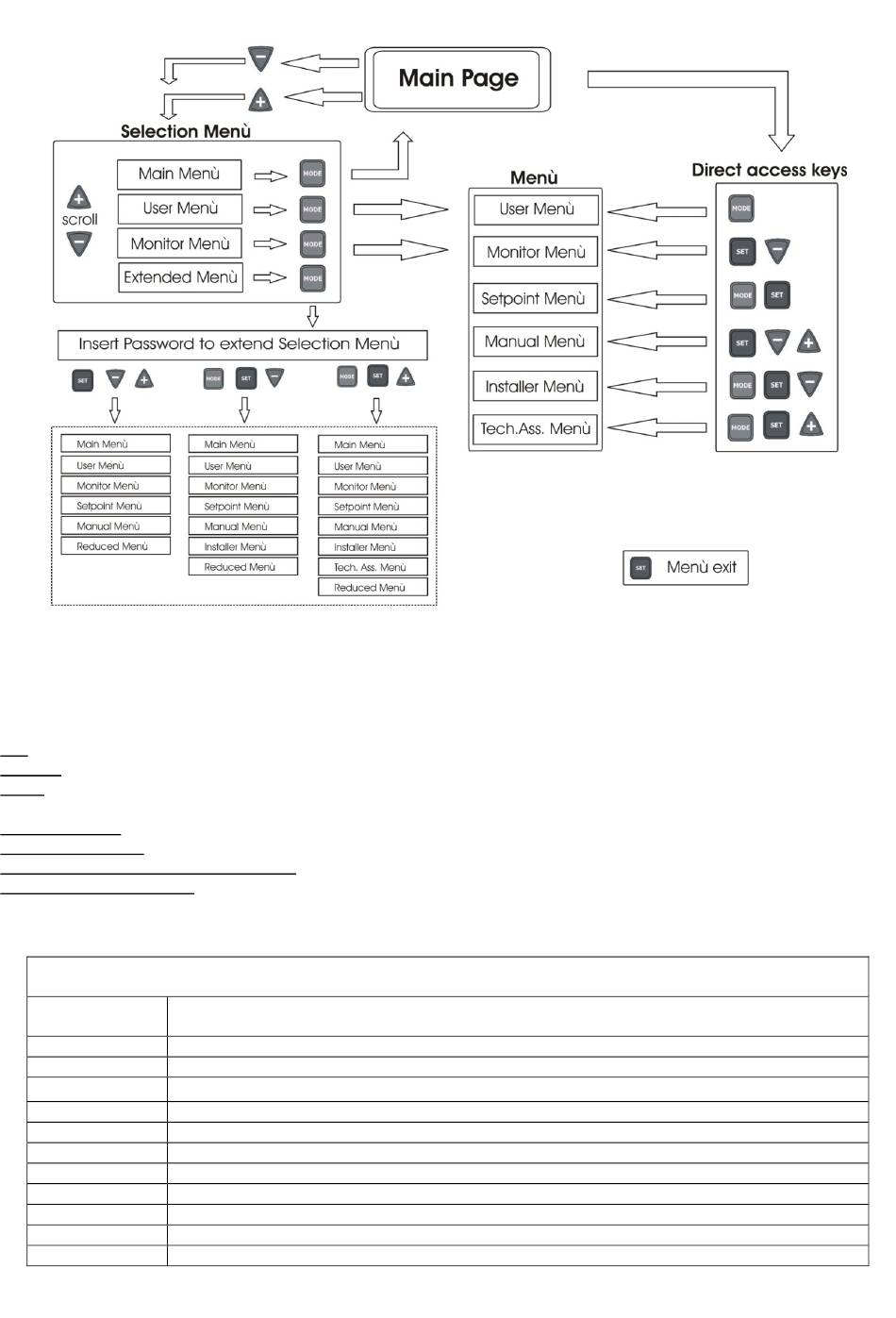

Kuva 8: Valikoiden avauskaavio
Pääsivulla näytetyt virhe- tai tilailmoitukset
Sähköpumppu käynnissä
Sähköpumppu sammunut
Pumpun ylikuumenemisesta johtuva esto
Veden puuttumisesta johtuva esto
Alhaisesta syöttöjännitteestä johtuva esto
Korkeasta sisäisestä syöttöjännitteestä johtuva esto
Virheellisestä nimellisvirran asetuksesta johtuva esto
Sähköpumpun moottorin ylivirrasta johtuva esto
Lähdön vahvistuspiirien ylikuumenemisesta johtuva esto
Lähdön vaiheiden välisestä oikosulusta johtuva esto
Vahvistuspiirien ylikuumenemisesta johtuva esto
SUOMI
Kuvaus
