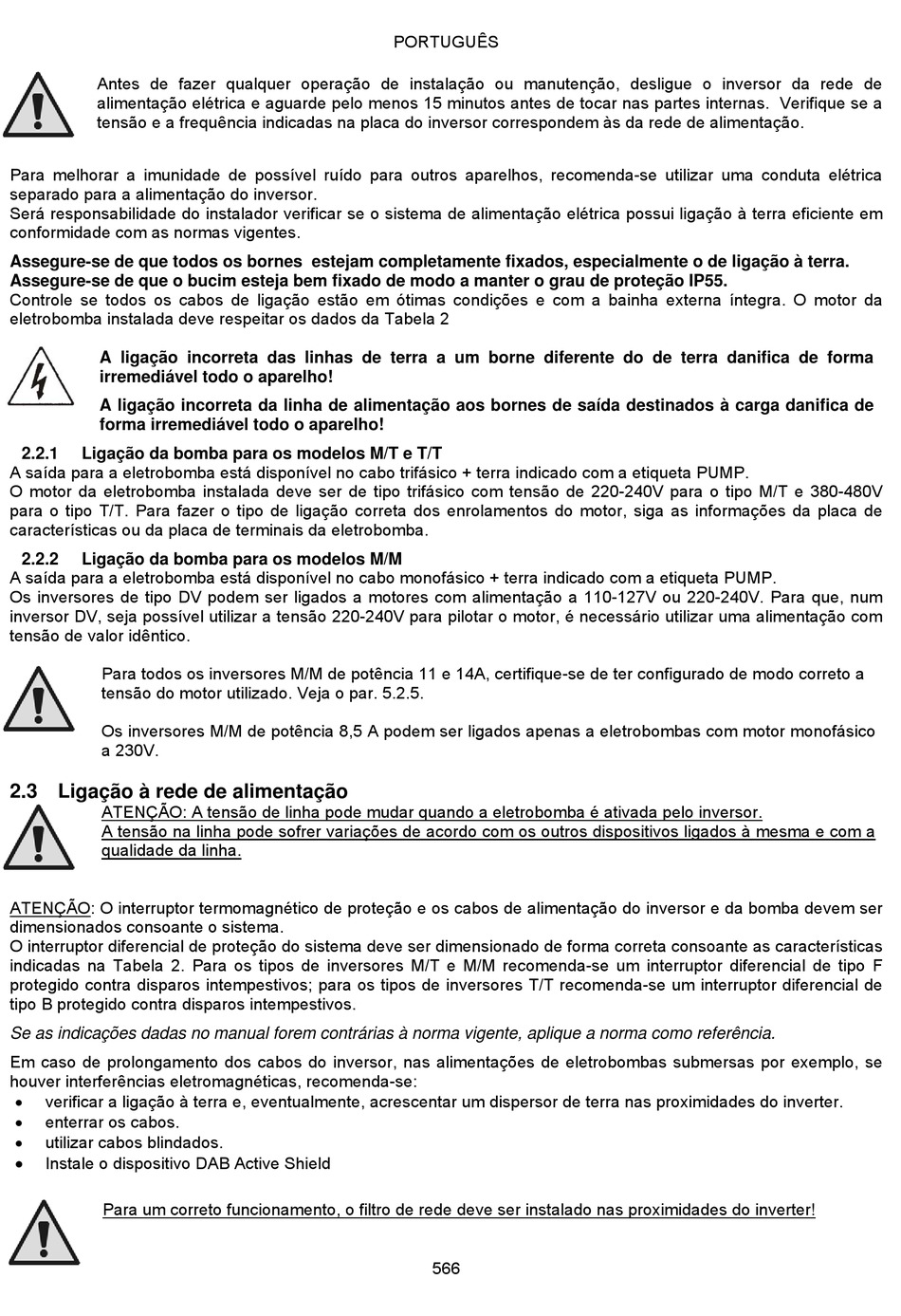

Antes de fazer qualquer operação de instalação ou manutenção, desligue o inversor da rede de
alimentação elétrica e aguarde pelo menos 15 minutos antes de tocar nas partes internas. Verifique se a
tensão e a frequência indicadas na placa do inversor correspondem às da rede de alimentação.
Para melhorar a imunidade de possível ruído para outros aparelhos, recomenda-se utilizar uma conduta elétrica
separado para a alimentação do inversor.
Será responsabilidade do instalador verificar se o sistema de alimentação elétrica possui ligação à terra eficiente em
conformidade com as normas vigentes.
Assegure-se de que todos os bornes estejam completamente fixados, especialmente o de ligação à terra.
Assegure-se de que o bucim esteja bem fixado de modo a manter o grau de proteção IP55.
Controle se todos os cabos de ligação estão em ótimas condições e com a bainha externa íntegra. O motor da
eletrobomba instalada deve respeitar os dados da Tabela 2
A ligação incorreta das linhas de terra a um borne diferente do de terra danifica de forma
irremediável todo o aparelho!
A ligação incorreta da linha de alimentação aos bornes de saída destinados à carga danifica de
forma irremediável todo o aparelho!
2.2.1 Ligação da bomba para os modelos M/T e T/T
A saída para a eletrobomba está disponível no cabo trifásico + terra indicado com a etiqueta PUMP.
O motor da eletrobomba instalada deve ser de tipo trifásico com tensão de 220-240V para o tipo M/T e 380-480V
para o tipo T/T. Para fazer o tipo de ligação correta dos enrolamentos do motor, siga as informações da placa de
características ou da placa de terminais da eletrobomba.
2.2.2 Ligação da bomba para os modelos M/M
A saída para a eletrobomba está disponível no cabo monofásico + terra indicado com a etiqueta PUMP.
Os inversores de tipo DV podem ser ligados a motores com alimentação a 110-127V ou 220-240V. Para que, num
inversor DV, seja possível utilizar a tensão 220-240V para pilotar o motor, é necessário utilizar uma alimentação com
tensão de valor idêntico.
Para todos os inversores M/M de potência 11 e 14A, certifique-se de ter configurado de modo correto a
tensão do motor utilizado. Veja o par. 5.2.5.
Os inversores M/M de potência 8,5 A podem ser ligados apenas a eletrobombas com motor monofásico
a 230V.
2.3 Ligação à rede de alimentação
ATENÇÃO: A tensão de linha pode mudar quando a eletrobomba é ativada pelo inversor.
A tensão na linha pode sofrer variações de acordo com os outros dispositivos ligados à mesma e com a
qualidade da linha.
ATENÇÃO: O interruptor termomagnético de proteção e os cabos de alimentação do inversor e da bomba devem ser
dimensionados consoante o sistema.
O interruptor diferencial de proteção do sistema deve ser dimensionado de forma correta consoante as características
indicadas na Tabela 2. Para os tipos de inversores M/T e M/M recomenda-se um interruptor diferencial de tipo F
protegido contra disparos intempestivos; para os tipos de inversores T/T recomenda-se um interruptor diferencial de
tipo B protegido contra disparos intempestivos.
Se as indicações dadas no manual forem contrárias à norma vigente, aplique a norma como referência.
Em caso de prolongamento dos cabos do inversor, nas alimentações de eletrobombas submersas por exemplo, se
houver interferências eletromagnéticas, recomenda-se:

verificar a ligação à terra e, eventualmente, acrescentar um dispersor de terra nas proximidades do inverter.

enterrar os cabos.

utilizar cabos blindados.

Instale o dispositivo DAB Active Shield
Para um correto funcionamento, o filtro de rede deve ser instalado nas proximidades do inverter!
