6 SIGNIFICATO DEI SINGOLI PARAMETRI

6.1 Menù Utente
Dal menù principale premendo il tasto MODE (oppure usando il menù di selezione premendo + o - ), si accede al
MENU UTENTE. All'interno del menù, mediante ancora la pressione del tasto MODE, si visualizzano le seguenti
grandezze in successione.

6.1.1 FR: Visualizzazione della frequenza di rotazione

Frequenza di rotazione attuale con quale si sta pilotando l'elettropompa in [Hz].

6.1.2 VP: Visualizzazione della pressione

Pressione dell'impianto misurata in [bar] o [psi] a seconda del sistema di misura utilizzato.

6.1.3 C1: Visualizzazione della corrente di fase

Corrente di fase dell'elettropompa in [A].
In caso di superamento della corrente massima consentita, il valore della corrente mostrato a display inizierà a
lampeggiare tra visualizzazione normale e reverse. Questa rappresentazione indica una condizione di preallarme che
preannuncia il probabile intervento della protezione da sovracorrente sul motore. In tal caso è opportuno controllare
la corretta impostazione della corrente massima della pompa RC vedi par. 6.5.1 e i collegamenti all'elettropompa.

6.1.4 PO: Visualizzazione della potenza assorbita

Potenza erogata all'elettropompa in [kW]

6.1.5 PI: Istogramma della potenza

Visualizza un istogramma della potenza erogata su 5 barre verticali. L'istogramma indica per quanto tempo la pompa
è stata accesa a un dato livello di potenza. Sull'asse orizzontale sono situate le barre ai vari livelli di potenza;
sull'asse verticale figura il tempo per il quale la pompa è stata accesa allo specifico livello di potenza (% di tempo
rispetto al totale).
L'azzeramento del contatore delle ore parziali comporta anche l'azzeramento dell'istogramma delle ore.

6.1.6 SM: Monitor di sistema

Visualizza lo stato del sistema quando siamo in presenza di una installazione multi inverter. Se la comunicazione non
è presente, si visualizza un'icona raffigurante la comunicazione assente o interrotta. Se sono presenti più inverter
connessi tra loro, si visualizza un'icona per ciascuno di essi. L'icona ha il simbolo di una pompa e sotto di questa
compaiono dei caratteri di stato della pompa.
A seconda dello stato di funzionamento si visualizza quanto in Tabella 18.
Stato
Inverter in run
Inverter in
standby
Inverter in fault
Inverter
disabilitato
Se l'inverter è configurato come riserva, la visualizzazione rimane analoga alla Tabella 18 con la differenza che la
parte superiore dell'icona raffigurante il motore appare colorata.
Per riservare maggiore spazio per la visualizzazione del sistema non compare il nome del parametro SM,
ma la scritta "sistema" centrata sotto al nome del menù.
ITALIANO

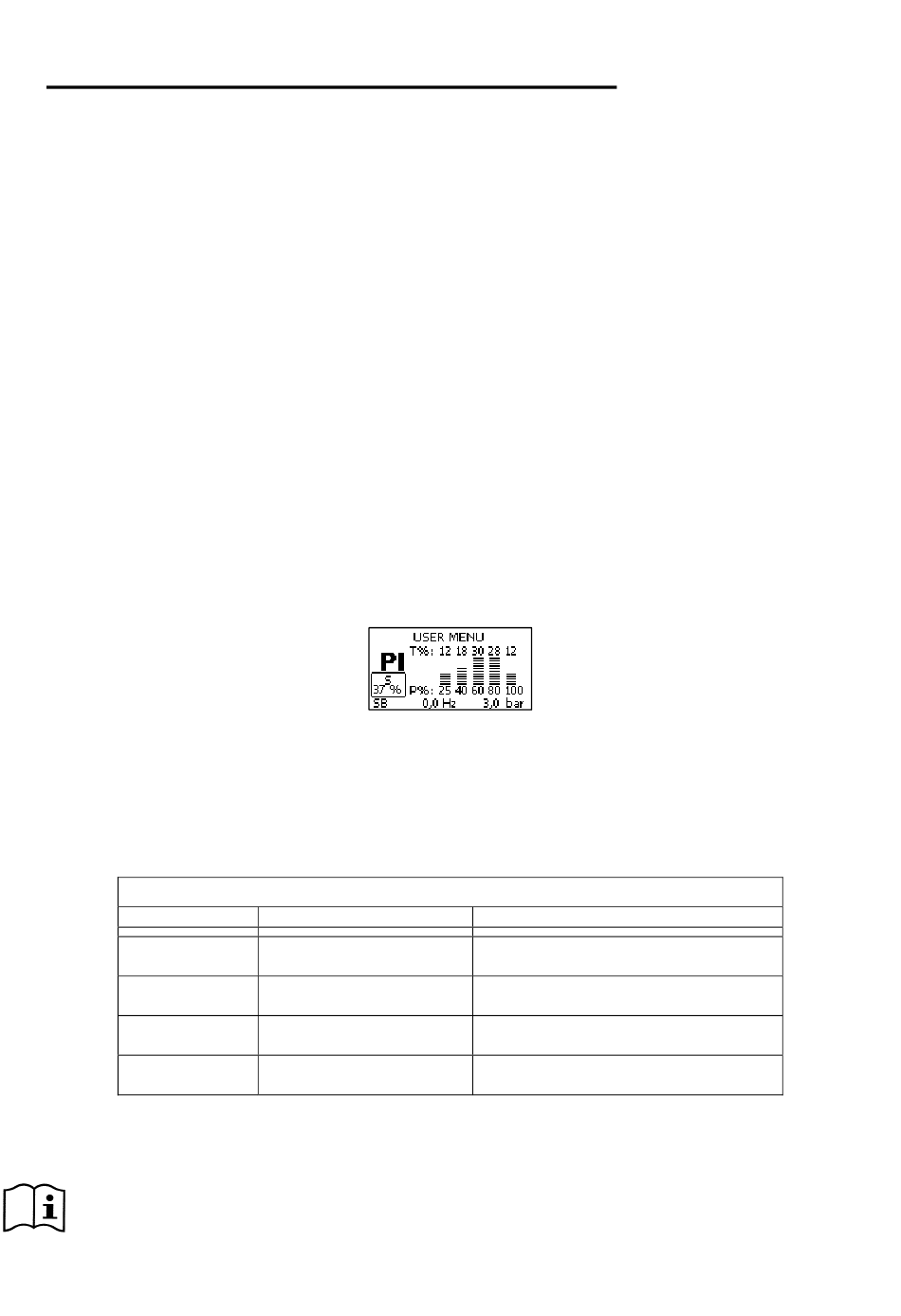

Figura 10: Istogramma della potenza
Visualizzazione del sistema
Icona
Simbolo della pompa che
ruota
Simbolo della pompa
statico
Simbolo della pompa
statico
Simbolo della pompa
statico

Tabella 18: Visualizzazione del monitor di sistema SM

Informazione di stato sotto all'icona
Frequenza attuata su tre cifre
29
SB
F
D
