У центрі сторінки знаходяться меню, до них дається доступ праворуч за допомогою прямого вибору допомогою
комбінації кнопок, ліворуч через систему вибору за допомогою спадних меню.
3.3 Структура сторінок меню
При включенні візуалізуються певні вступні сторінки, з подальшим переходом до головного меню.
Назва кожного меню, яким би воно не було, завжди з'являється у верхній частині дисплея
У головному меню завжди видно:
Стан: стан роботи (наприклад, очікування, робота, збій, функції входів)
Частота: величина в [Гц]
Тиск: величина в [бар] або [псі], залежно від заданої одиниці вимірювань.
При виникненні подій можуть з'явитися:
Вказівки на збій
Вказівки на попередження
Вказівка функцій, пов'язаних з входами
Спеціальні ікони
Стан помилки або режиму показані на головних сторінках, перераховані в Таблиці 14.
Стан помилки і режиму, що відображається на головній сторінці.
Ідентифікатор
GO
SB
PH
BL
LP
HP
EC
OC
OF

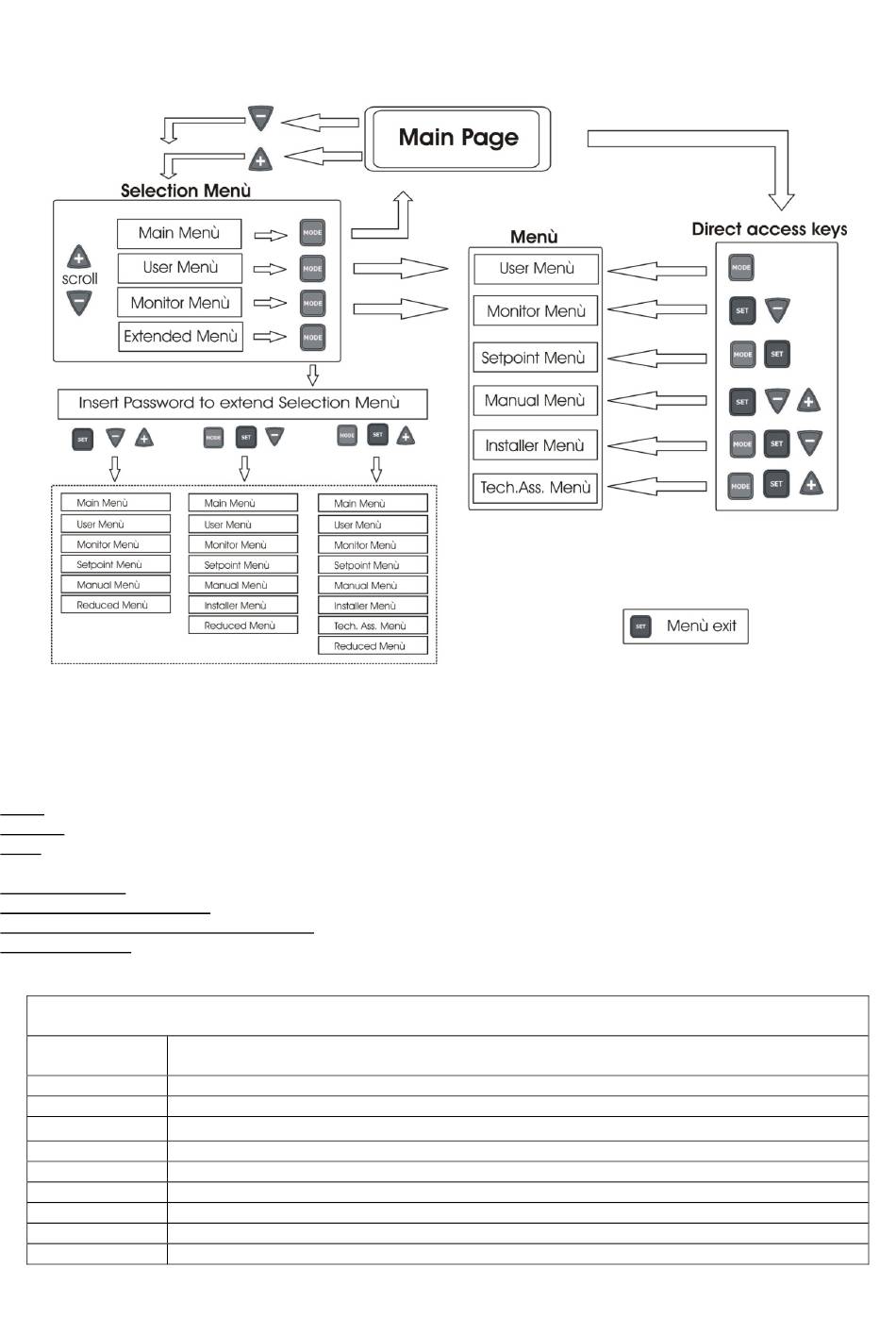

Малюнок 8: Схема різних доступів до меню
Електронасос увімкнутий
Електронасос вимкнений
Блокування через перегрів насоса
Блокування через відсутність води
Блокування через низьку напругу живлення.
Блокування через високу внутрішню напругу живлення.
Блокування через неправильне значення номінальної сили струму
Блокування через перевантаження по струму в двигуні електронасоса
Блокування через перевантаження по струму в вихідних виводах.
