2.1.1 Installazione con pompa singola

La Figura 1 schematizza l'installazione idraulica di una pompa con inverter.

2.1.2 Installazione multipompa

I nostri sistemi consentono la possibilità di creare gruppi di pressurizzazione multipompa con controllo coordinato tra
tutti gli inverter. Il numero massimo di elementi che possono essere connessi a creare un impianto multipompa è 8.
Per fruire delle funzionalità del controllo coordinato (multi inverter) è necessario eseguire anche le opportune
connessioni elettriche per mettere gli inverter in comunicazione vedi par. 2.3.6.
Un sistema multi pompa viene utilizzato principalmente per:
• Aumentare le prestazioni idrauliche rispetto al singolo dispositivo
• Assicurare la continuità di funzionamento in caso di guasto ad
un dispositivo
• Frazionare la potenza massima
L'impianto viene creato in maniera analoga al sistema con pompa singola: ogni pompa ha la propria mandata verso il
proprio inverter e le uscite idrauliche degli inverter confluiscono in un unico collettore.
Il collettore dovrà essere correttamente dimensionato per sostenere il flusso realizzato dalle pompe che si intende
utilizzare.
L'impianto idraulico deve essere realizzato in maniera più simmetrica possibile per ottenere un carico idraulico
uniformemente distribuito su tutte le pompe.
Le pompe dovranno essere tutte uguali tra loro e gli inverter dovranno essere tutti dello stesso identico modello e
connessi tra loro in configurazione multi inverter vedi par. 2.1.2

2.2 Collegamenti elettrici

L'inverter è corredato di cavi per l'alimentazione e per la pompa rispettivamente indicati con le etichette LINE e
PUMP.
I collegamenti elettrici interni sono accessibili rimuovendo le 4 viti che si trovano sul coperchio. Le morsettire interne
riportano le stesse diciture LINE e PUMP applicate sui cavi.
ITALIANO
Parti che compongono il sistema
1
2
3, 12
4, 11
5, 9
6
7
8
10
13

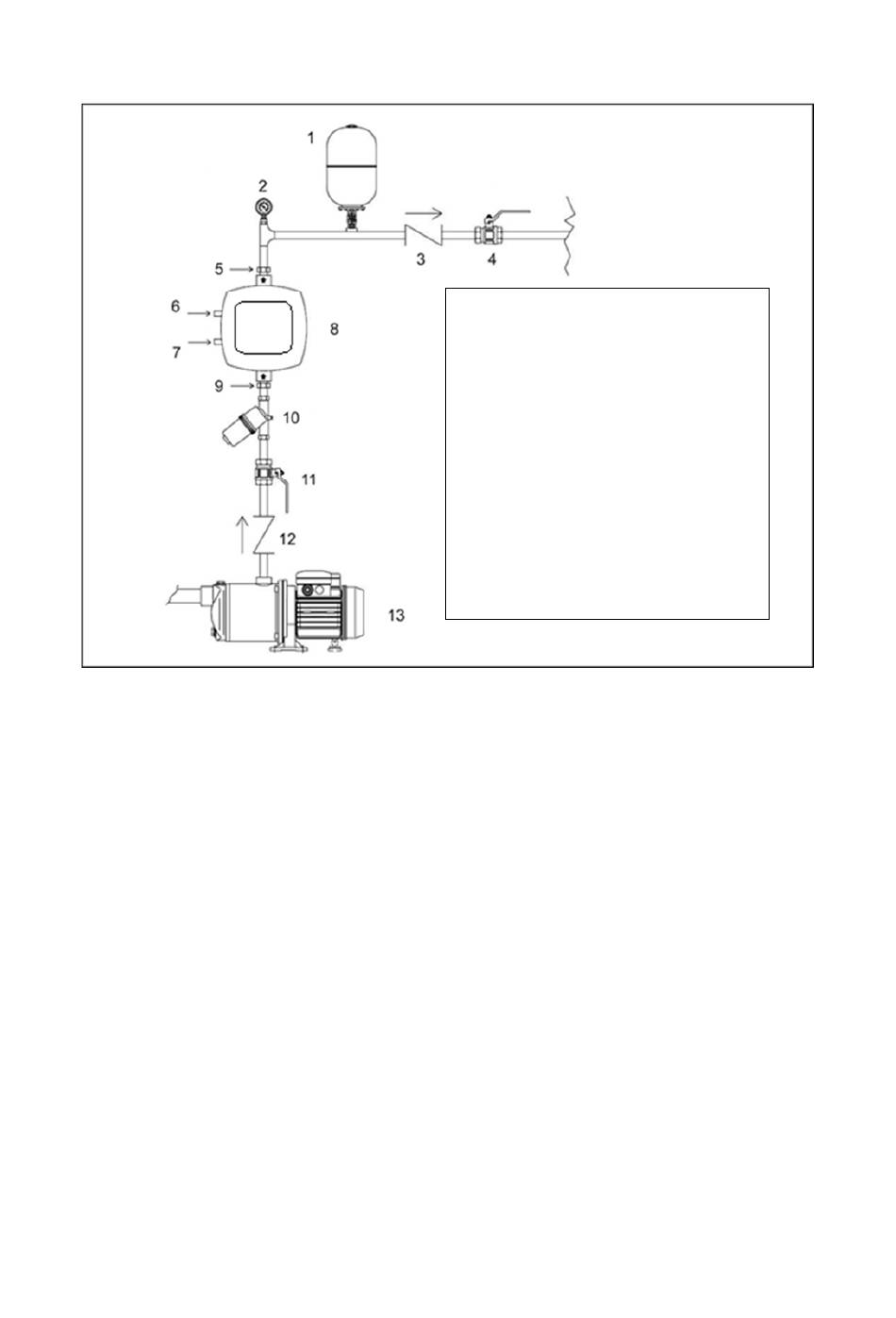

Figura 1: Installazione idraulica
10
Vaso di espansione
Manometro
Valvola di non ritorno
Valvola a sfera
Raccordo con bocchettone rapido
Collegamento elettropompa
Collegamento linea
Inverter
Filtro
Pompa
