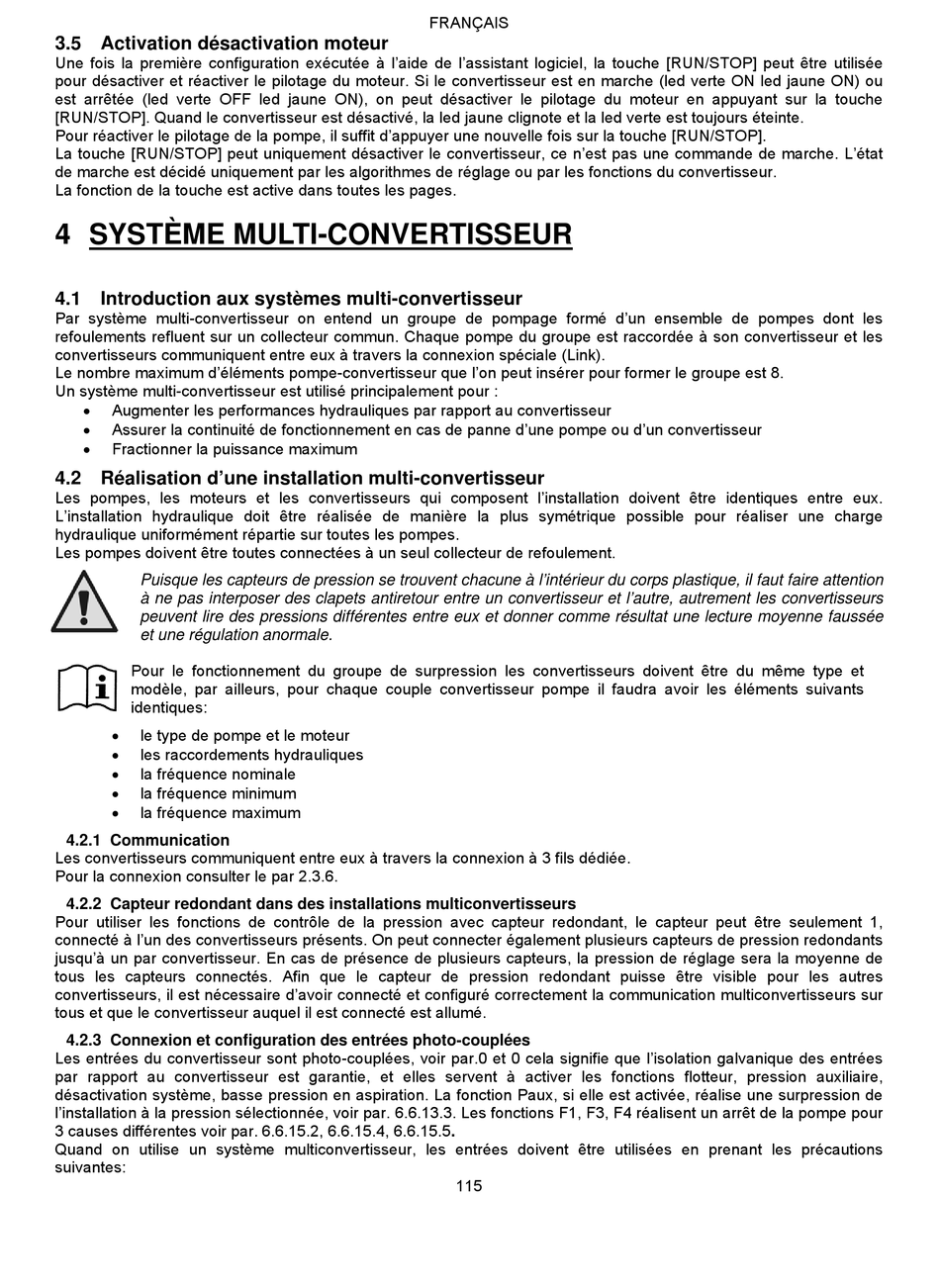

3.5 Activation désactivation moteur
Une fois la première configuration exécutée à l'aide de l'assistant logiciel, la touche [RUN/STOP] peut être utilisée
pour désactiver et réactiver le pilotage du moteur. Si le convertisseur est en marche (led verte ON led jaune ON) ou
est arrêtée (led verte OFF led jaune ON), on peut désactiver le pilotage du moteur en appuyant sur la touche
[RUN/STOP]. Quand le convertisseur est désactivé, la led jaune clignote et la led verte est toujours éteinte.
Pour réactiver le pilotage de la pompe, il suffit d'appuyer une nouvelle fois sur la touche [RUN/STOP].
La touche [RUN/STOP] peut uniquement désactiver le convertisseur, ce n'est pas une commande de marche. L'état
de marche est décidé uniquement par les algorithmes de réglage ou par les fonctions du convertisseur.
La fonction de la touche est active dans toutes les pages.
4 SYSTÈME MULTI-CONVERTISSEUR
4.1 Introduction aux systèmes multi-convertisseur
Par système multi-convertisseur on entend un groupe de pompage formé d'un ensemble de pompes dont les
refoulements refluent sur un collecteur commun. Chaque pompe du groupe est raccordée à son convertisseur et les
convertisseurs communiquent entre eux à travers la connexion spéciale (Link).
Le nombre maximum d'éléments pompe-convertisseur que l'on peut insérer pour former le groupe est 8.
Un système multi-convertisseur est utilisé principalement pour :

Augmenter les performances hydrauliques par rapport au convertisseur

Assurer la continuité de fonctionnement en cas de panne d'une pompe ou d'un convertisseur

Fractionner la puissance maximum
4.2 Réalisation d'une installation multi-convertisseur
Les pompes, les moteurs et les convertisseurs qui composent l'installation doivent être identiques entre eux.
L'installation hydraulique doit être réalisée de manière la plus symétrique possible pour réaliser une charge
hydraulique uniformément répartie sur toutes les pompes.
Les pompes doivent être toutes connectées à un seul collecteur de refoulement.
Puisque les capteurs de pression se trouvent chacune à l'intérieur du corps plastique, il faut faire attention
à ne pas interposer des clapets antiretour entre un convertisseur et l'autre, autrement les convertisseurs
peuvent lire des pressions différentes entre eux et donner comme résultat une lecture moyenne faussée
et une régulation anormale.
Pour le fonctionnement du groupe de surpression les convertisseurs doivent être du même type et
modèle, par ailleurs, pour chaque couple convertisseur pompe il faudra avoir les éléments suivants
identiques:

le type de pompe et le moteur

les raccordements hydrauliques

la fréquence nominale

la fréquence minimum

la fréquence maximum

4.2.1 Communication

Les convertisseurs communiquent entre eux à travers la connexion à 3 fils dédiée.
Pour la connexion consulter le par 2.3.6.

4.2.2 Capteur redondant dans des installations multiconvertisseurs

Pour utiliser les fonctions de contrôle de la pression avec capteur redondant, le capteur peut être seulement 1,
connecté à l'un des convertisseurs présents. On peut connecter également plusieurs capteurs de pression redondants
jusqu'à un par convertisseur. En cas de présence de plusieurs capteurs, la pression de réglage sera la moyenne de
tous les capteurs connectés. Afin que le capteur de pression redondant puisse être visible pour les autres
convertisseurs, il est nécessaire d'avoir connecté et configuré correctement la communication multiconvertisseurs sur
tous et que le convertisseur auquel il est connecté est allumé.
4.2.3 Connexion et configuration des entrées photo-couplées
Les entrées du convertisseur sont photo-couplées, voir par.0 et 0 cela signifie que l'isolation galvanique des entrées
par rapport au convertisseur est garantie, et elles servent à activer les fonctions flotteur, pression auxiliaire,
désactivation système, basse pression en aspiration. La fonction Paux, si elle est activée, réalise une surpression de
l'installation à la pression sélectionnée, voir par. 6.6.13.3. Les fonctions F1, F3, F4 réalisent un arrêt de la pompe pour
3 causes différentes voir par. 6.6.15.2, 6.6.15.4, 6.6.15.5.
Quand on utilise un système multiconvertisseur, les entrées doivent être utilisées en prenant les précautions
suivantes:
