Sem alterar o caudal, modifique o parâmetro RT e observe de novo a frequência FR.
o
O parâmetro RT correto é aquele que necessita, com igualdade de caudal, de uma frequência RF mais baixa.
o
ATENÇÃO: para algumas eletrobombas a frequência pode não variar muito nos dois casos e ser difícil compreender
qual é o sentido de rotação correto. Nestes casos pode repetir-se o teste descrito acima, mas ao invés de observar a
frequência, observa-se a corrente de fase absorvida (parâmetro C1 no menu utilizador). O parâmetro RT correto é
aquele que necessita, com igualdade de caudal, de uma corrente de fase C1 mais baixa.
6.5.3 FN: : Configuração da frequência nominal
Este parâmetro define a frequência nominal da eletrobomba e pode ser configurado entre um mínimo de 50 [Hz] e um
máximo de 200 [Hz]. No caso de inversor de tipo M/M a configuração de FN pode ser 50 ou 60 [Hz].
Premindo as teclas [+] ou [-] seleciona-se a frequência desejada a partir de 50 [Hz].
Os valores de 50 e 60 [Hz], por serem os mais comuns, são privilegiados na sua seleção: configurando um valor
qualquer de frequência, quando se chega a 50 ou 60 [Hz], o incremento ou o decremento para; para modificar a
frequência de um destes dois valores, é necessário soltar todos os botões e premir a tecla [+] ou [-] durante pelo
menos 3 segundos.
Toda modificação de FN é interpretada como uma troca de sistema, portanto, automaticamente FS, FL e FP serão
redimensionados relativamente à FN predefinida. A cada variação de FN, controle de novo FS, FL, FP para verificar
que não tenham sofrido um redimensionamento indesejado.
6.5.4 UN: Configuração da tensão nominal
Este parâmetro encontra-se apenas nos inversores de tipo M/M de potência 11 e 14 [A].
Define a tensão nominal da eletrobomba e pode ser configurado com dois valores possíveis:
110/127 V
220/240 V
6.5.5 OD: Tipo de sistema
Valores possíveis 1 e 2 relativamente a sistema rígido e sistema elástico.
O inversor sai da fábrica configurado com o modo 1, adequado para a maioria dos sistemas. Se houver oscilações
da pressão impossíveis de estabilizar através dos parâmetros GI e GP, passe para o modo 2.
IMPORTANTE: Nas duas configurações mudam também os valores dos parâmetros de regulação e GI. Além disso,
os valores de GP e GI configurados no modo 1 encontram-se numa memória diferente da dos
valores de GP e GI configurados no modo 2. Assim sendo, por exemplo, o valor de GP do modo 1,
quando se passa para o modo 2, é substituído pelo valor de GP do modo 2, mas é conservado e será
o valor que se terá ao voltar para o modo 1. Um mesmo valor visto no ecrã tem um peso diferente
num e noutro modo, porque o algoritmo de controlo é diferente.
6.5.6 RP: Configuração da diminuição de pressão para novo arranque
Exprime a diminuição de pressão relativamente ao valor de SP que causa o novo arranque da bomba.
Por exemplo, se a pressão de setpoint for 3,0 [bar] e RP for 0,5 [bar], o novo arranque é feito a 2,5 [bar].
Normalmente RP pode ser configurado de um mínimo de 0,1 até a um máximo de 5 [bar]. Em condições particulares
(por exemplo, no caso de um setpoint inferior ao RP) pode ser automaticamente limitado.
Para facilitar para o utilizador, no ecrã de configuração de RP é apresentada, sob o símbolo RP, a pressão efetiva de
novo arranque. Veja a Figura 11.
6.5.7 AD: Configuração do endereço
Assume significado apenas para um sistema multi-inverter. Configura o endereço de comunicação a atribuir ao
inversor. Os valores possíveis são: automático (predefinido) ou endereço atribuído manualmente.
Os endereços configurados manualmente podem assumir valores de 1 a 8. A configuração dos endereços deve ser
homogénea para todos os inversores que compõem o grupo: ou para todos automática, ou para todos manual. Não é
permitido configurar endereços iguais.
Quer no caso de atribuição dos endereços mista (alguns manual e alguns automática), quer no caso de endereços
duplicados, é apresentado um erro. A sinalização do erro é feita apresentando a letra E intermitente no lugar do
endereço de máquina.
PORTUGUÊS

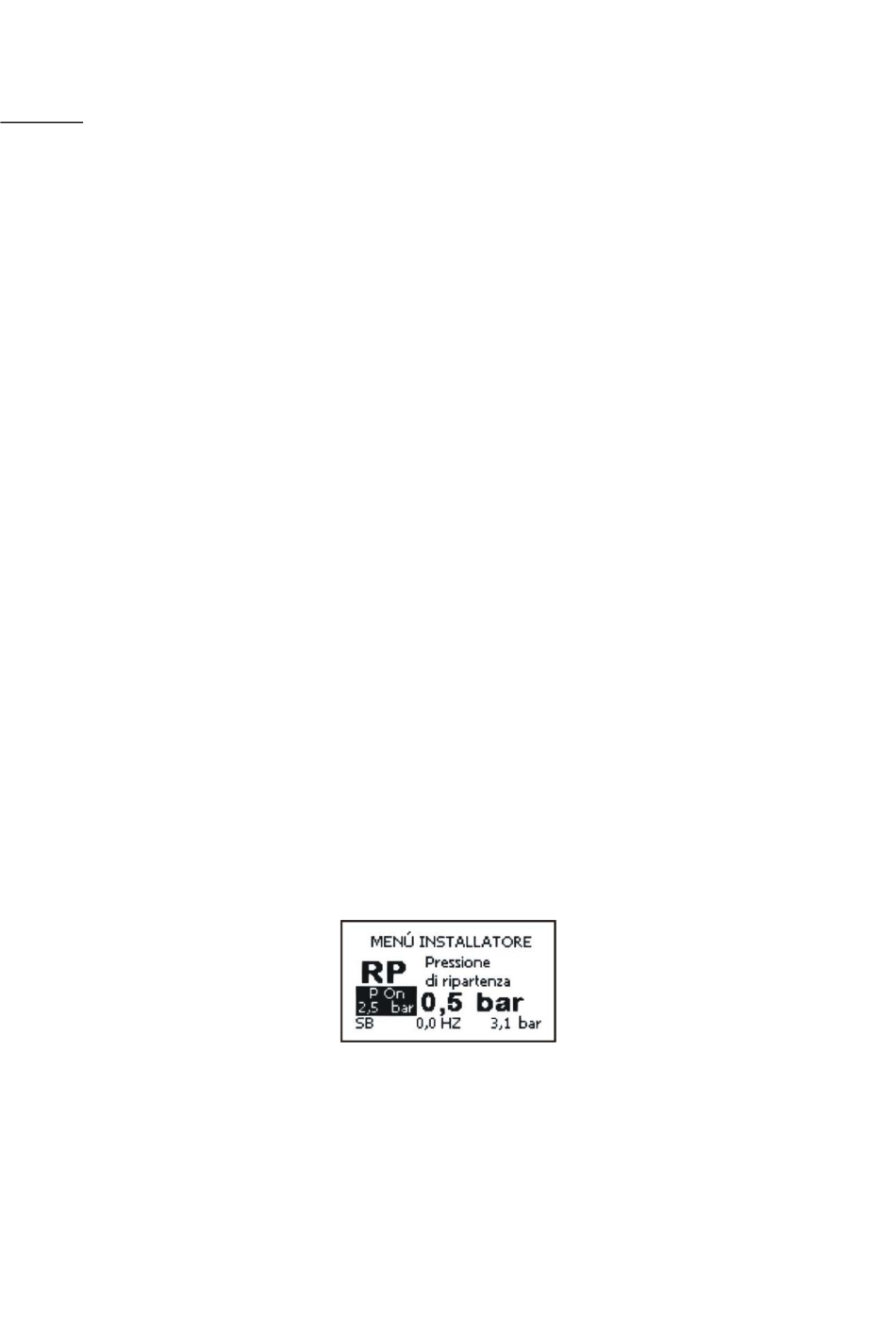

Figura 11: Configuração da pressão de novo arranque
