Nel caso in cui non sia possibile osservare il senso di rotazione del motore procedere come segue:
Aprire un'utenza e osservare la frequenza.
o
Senza cambiare il prelievo, cambiare il parametro RT e osservare di nuovo la frequenza FR.
o
Il parametro RT corretto è quello che richiede, a parità di prelievo, una frequenza FR più bassa.
o
ATTENZIONE: per alcune elettropompe si può verificare che la frequenza non vari di molto nei due casi e che sia
quindi difficile capire quale è il senso di rotazione giusto. In questi casi si può ripetere la prova sopra descritta ma
invece di osservare la frequenza, si può tentare osservando la corrente di fase assorbita (parametro C1 nel menù
utente). Il parametro RT corretto è quello che richiede, a parità di prelievo, una corrente di fase C1 più bassa.

6.5.3 FN: Impostazione della frequenza nominale

Questo parametro definisce la frequenza nominale dell'elettropompa e può essere impostato tra un minimo di 50 [Hz]
e un massimo di 200 [Hz].Nel caso di inverter di tipo M/M l'impostazione di FN può essere 50 o 60 Hz.
Premendo i tasti "+" o "-" si seleziona la frequenza desiderata a partire da 50 [Hz].
I valori di 50 e 60 [Hz] essendo i più comuni sono privilegiati nella loro selezione: impostando un qualunque valore di
frequenza, quando si arriva a 50 o 60 [Hz], si arresta l'incremento o il decremento; per modificare la frequenza da uno
di questi due valori è necessario rilasciare ogni pulsante e premere il tasto "+" o "-" per almeno 3 secondi.
Ogni modifica di FN viene interpretata come un cambio di sistema per cui automaticamente FS, FL e FP saranno
ridimensionati in rapporto alla FN impostata. Ad ogni variazione di FN ricontrollare FS, FL, FP che non abbiano subito
un ridimensionamento indesiderato.

6.5.4 UN: Impostazione della tensione nominale

Questo parametro è presente solo su inverter di tipo M/M di taglia 11 e 14 [A].
Definisce la tensione nominale dell'elettropompa e può essere impostato su due possibili valori:
110/127 V
220/240 V

6.5.5 OD: Tipologia di impianto

Valori possibili 1 e 2 relativamente ad impianto rigido ed impianto elastico.
L'inverter esce di fabbrica con modalità 1 adeguata alla maggior parte degli impianti. In presenza di oscillazioni sulla
pressione che non si riescono a stabilizzare agendo sui parametri GI e GP passare alla modalità 2.
IMPORTANTE: Nelle due configurazioni cambiano anche i valori dei parametri di regolazione GP e GI. Inoltre i valori
di GP e GI impostati in modalità 1 sono contenuti in una memoria diversa dai valori di GP e GI
impostati in modalità 2. Per cui, ad esempio, il valore di GP della modalità 1, quando si passa alla
modalità 2, viene sostituito dal valore di GP della modalità 2 ma viene conservato e lo si ritrova se si
ritorna in modalità 1. Uno stesso valore visto sul display, ha un peso diverso nell'una o nell'altra
modalità perché l'algoritmo di controllo è diverso.

6.5.6 RP: Impostazione della diminuzione di pressione per ripartenza

Esprime la diminuzione di pressione rispetto al valore di SP che causa la ripartenza della pompa.
Ad esempio se la pressione di setpoint è di 3,0 [bar] e RP è 0,5 [bar] la ripartenza avviene a 2,5 [bar].
Normalmente RP può essere impostato da un minimo di 0,1 ad un massimo di 5 [bar]. In condizioni particolari (nel
caso ad esempio di un setpoint più basso del'RP stesso) può essere automaticamente limitato.
Per facilitare l'utente, nella pagina di impostazione di RP compare anche evidenziata sotto al simbolo RP, l'effettiva
pressione di ripartenza vedi Figura 11.

6.5.7 AD: Configurazione indirizzo

Assume significato solo in connessione multi inverter. Imposta l'indirizzo di comunicazione da assegnare all'inverter. I
valori possibili sono: automatico (default), o indirizzo assegnato manualmente.
Gli indirizzi impostati manualmente, possono assumere valori da 1 a 8. La configurazione degli indirizzi deve essere
omogenea per tutti gli inverter che compongono il gruppo: o per tutti automatica, o per tutti manuale. Non è consentito
impostare indirizzi uguali.
Sia in caso di assegnazione degli indirizzi mista (alcuni manuale ed alcuni automatica), sia in caso di indirizzi
duplicati, si segnala errore. La segnalazione dell'errore avviene visualizzando una E lampeggiante al posto
dell'indirizzo di macchina.
ITALIANO

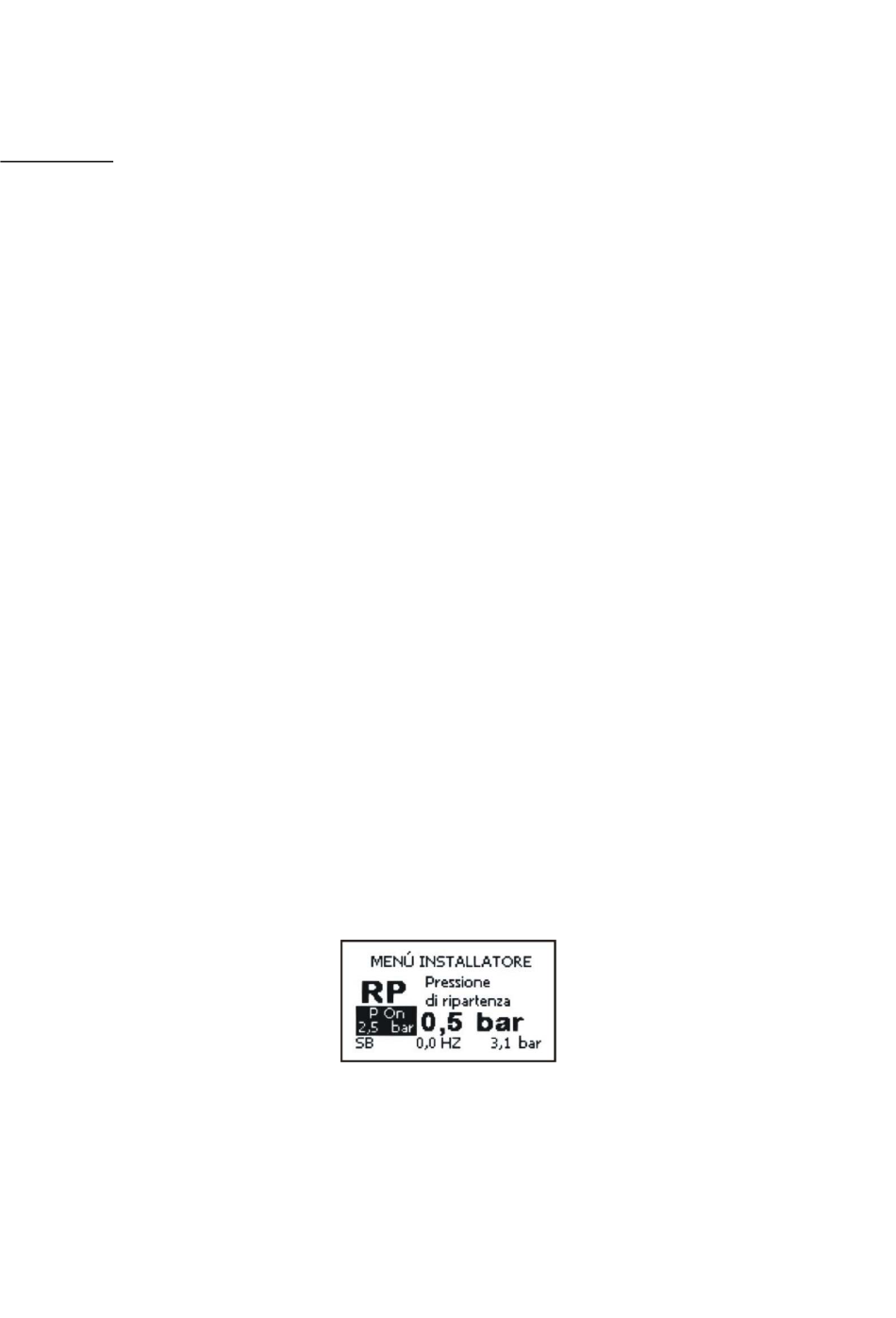

Figura 11: Impostazione della pressione di ripartenza
