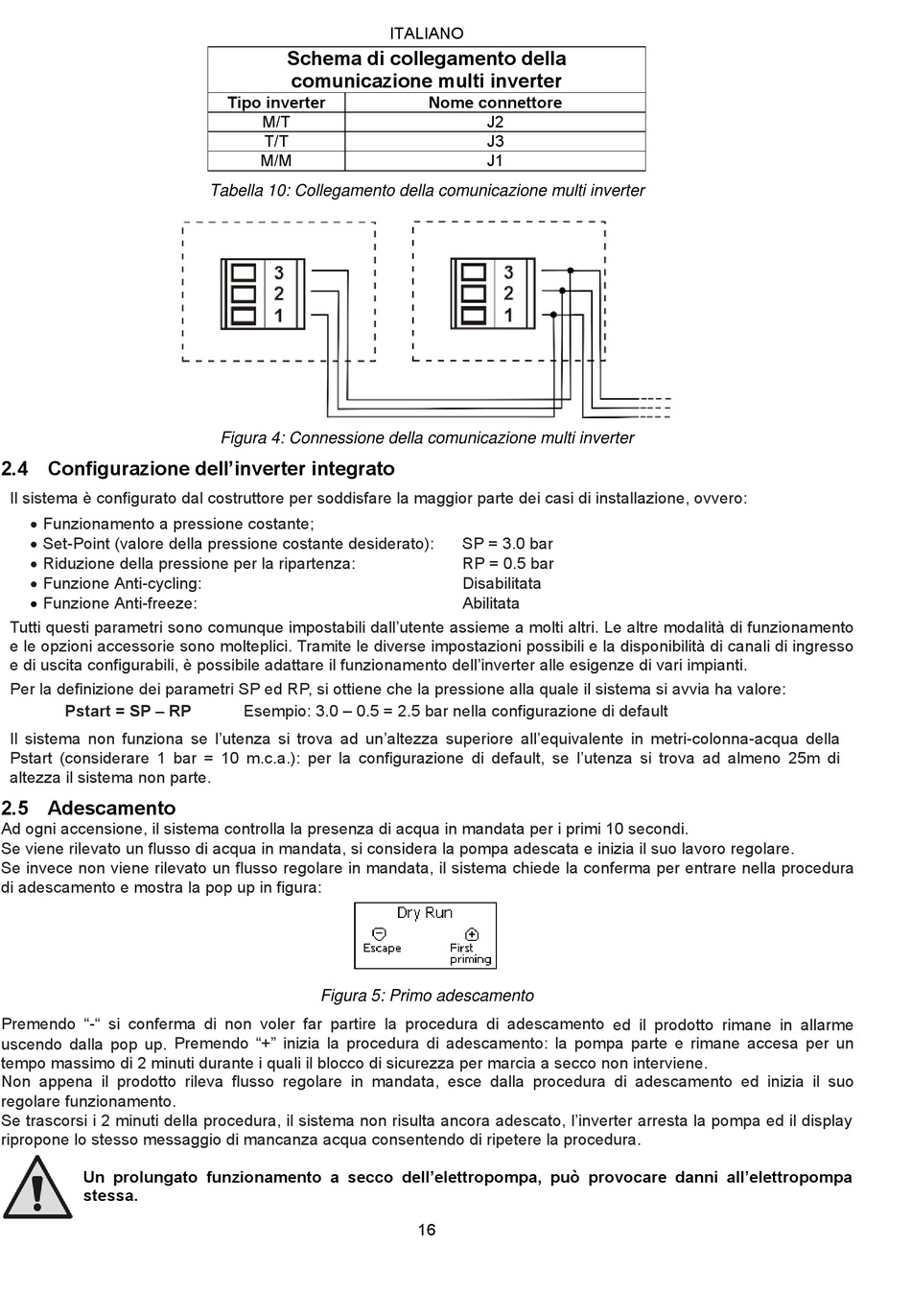

2.4 Configurazione dell'inverter integrato

Il sistema è configurato dal costruttore per soddisfare la maggior parte dei casi di installazione, ovvero:
 Funzionamento a pressione costante;
 Set-Point (valore della pressione costante desiderato):
 Riduzione della pressione per la ripartenza:
 Funzione Anti-cycling:

Funzione Anti-freeze:
Tutti questi parametri sono comunque impostabili dall'utente assieme a molti altri. Le altre modalità di funzionamento
e le opzioni accessorie sono molteplici. Tramite le diverse impostazioni possibili e la disponibilità di canali di ingresso
e di uscita configurabili, è possibile adattare il funzionamento dell'inverter alle esigenze di vari impianti.
Per la definizione dei parametri SP ed RP, si ottiene che la pressione alla quale il sistema si avvia ha valore:
Pstart = SP – RP
Il sistema non funziona se l'utenza si trova ad un'altezza superiore all'equivalente in metri-colonna-acqua della
Pstart (considerare 1 bar = 10 m.c.a.): per la configurazione di default, se l'utenza si trova ad almeno 25m di
altezza il sistema non parte.

2.5 Adescamento

Ad ogni accensione, il sistema controlla la presenza di acqua in mandata per i primi 10 secondi.
Se viene rilevato un flusso di acqua in mandata, si considera la pompa adescata e inizia il suo lavoro regolare.
Se invece non viene rilevato un flusso regolare in mandata, il sistema chiede la conferma per entrare nella procedura
di adescamento e mostra la pop up in figura:
Premendo "-" si conferma di non voler far partire la procedura di adescamento ed il prodotto rimane in allarme
uscendo dalla pop up. Premendo "+" inizia la procedura di adescamento: la pompa parte e rimane accesa per un
tempo massimo di 2 minuti durante i quali il blocco di sicurezza per marcia a secco non interviene.
Non appena il prodotto rileva flusso regolare in mandata, esce dalla procedura di adescamento ed inizia il suo
regolare funzionamento.
Se trascorsi i 2 minuti della procedura, il sistema non risulta ancora adescato, l'inverter arresta la pompa ed il display
ripropone lo stesso messaggio di mancanza acqua consentendo di ripetere la procedura.
Un prolungato funzionamento a secco dell'elettropompa, può provocare danni all'elettropompa
stessa.
Schema di collegamento della
comunicazione multi inverter
Tipo inverter
M/T
T/T
M/M

Tabella 10: Collegamento della comunicazione multi inverter

Figura 4: Connessione della comunicazione multi inverter
Esempio: 3.0 – 0.5 = 2.5 bar nella configurazione di default
Figura 5: Primo adescamento
ITALIANO
Nome connettore
J2
J3
J1
SP = 3.0 bar
RP = 0.5 bar
Disabilitata
Abilitata
16
