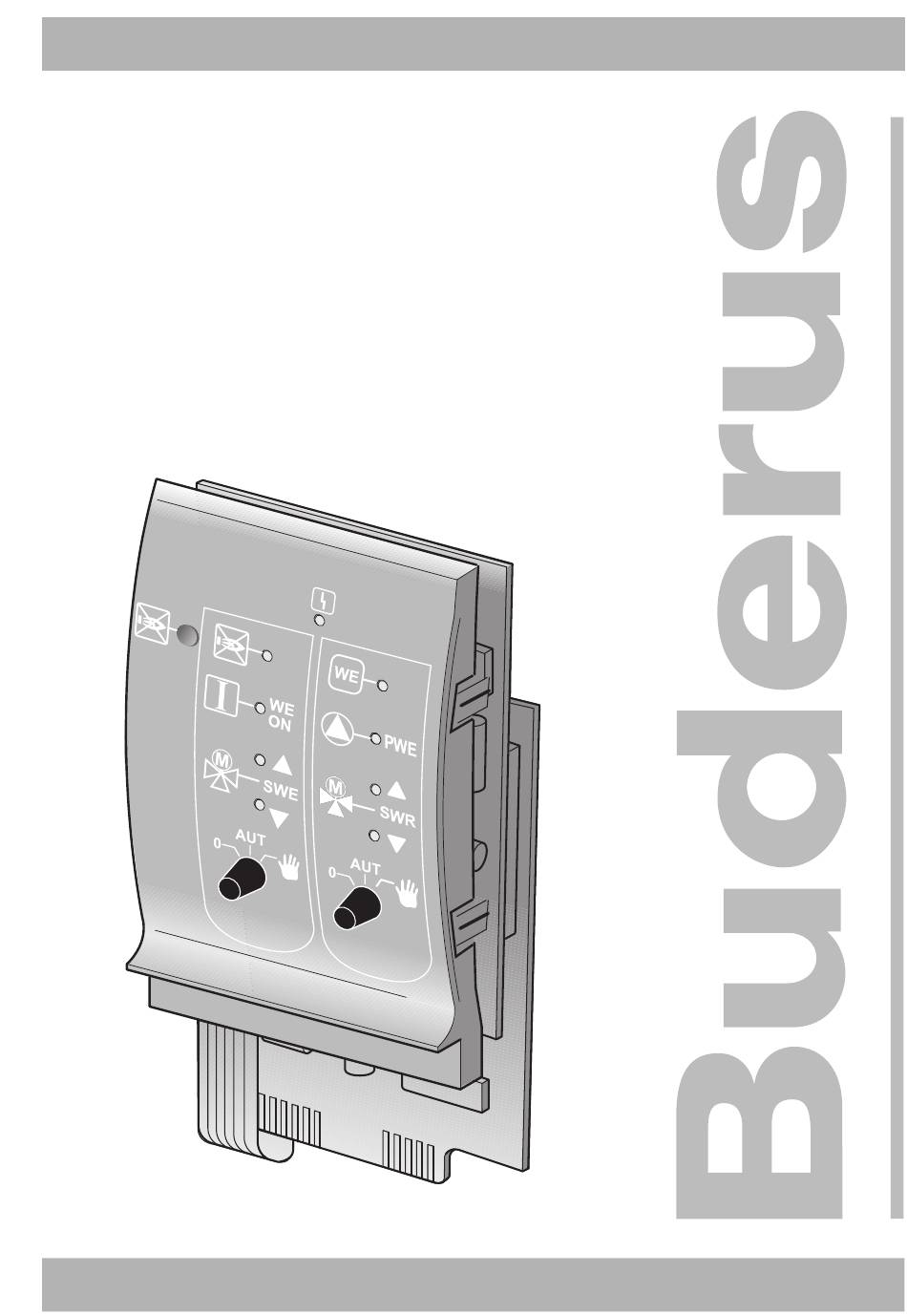

- Seite 1 6304 2888 – 11/2005 DE/CH/AT Für den Bediener Bedienungsanleitung Funktionsmodul FM444 Alternativer Wärmeerzeuger Bitte vor Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
........20 Störungs- und Fehlerbehebung ..... 21 Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul FM444 • Ausgabe 11/2005... -
Seite 3: Sicherheit
Personenschäden – auch mit Todesfolge – sowie Sach- und Um- weltschäden führen. Bestimmungsgemäße Verwendung Das Funktionsmodul FM444 können Sie in die Regelgeräte des Regelsystems Logamatic 4000 einbauen. Sie benötigen für einen einwandfreien Betrieb mindestens die Software-Version 7.xx des Regelgerätes und der Bedieneinheit MEC2. -
Seite 4: Sicherheits- Und Anwenderhinweise
Das Signalwort „Vorsicht“ weist auf Gefahren hin, die zu Sach- schäden führen können. VORSICHT! ANWENDERHINWEIS Anwenderhinweise ermöglichen eine optimale, wirtschaftliche, si- chere und umweltschonende Nutzung und Handhabung der Tech- nik. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul FM444 • Ausgabe 11/2005... -
Seite 5: Beachten Sie Diesen Sicherheitshinweis
Sicherheit Beachten Sie diesen Sicherheitshinweis Das Funktionsmodul FM444 wurde nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln konzipiert und gebaut. Dennoch können bei unsachgemäßer Bedienung Sachschäden nicht vollständig ausgeschlossen werden. Lesen Sie vor der Bedienung des Funktionsmoduls FM444 diese Bedienungsanleitung sorgfältig durch. -
Seite 6: Produktbeschreibung

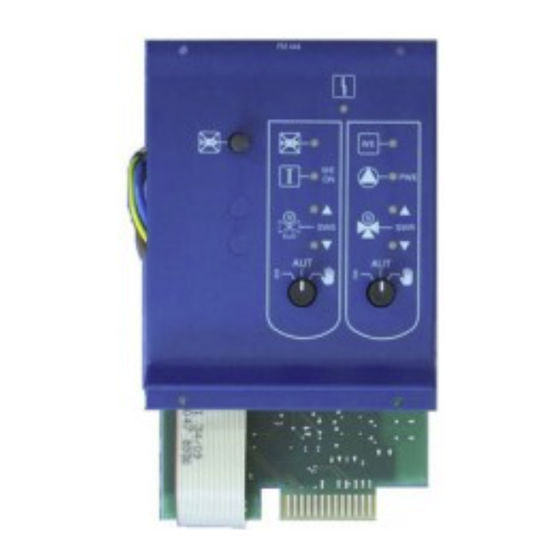

Produktbeschreibung Das Funktionsmodul FM444 ist ausschließlich für den Einsatz im modularen Regelsystem Logamatic 4000 konzipiert worden. Das Funktionsmodul FM444 können Sie nur einmal in ein Regel- gerät des Regelsystem Logamatic 4000 einbauen. Die Hauptfunktion des Funktionsmoduls FM444 besteht darin, ei- nen alternativen Wärmeerzeuger mit oder ohne Pufferspeicher in... - Seite 7 (wärmer für den Wärmeerzeuger, d. h. mehr Beimischung) Pos. 11: LED „SWR“: Stellglied für Rücklauftemperaturregelung (kälter für den Wärmeerzeuger, d. h. weniger Beimischung bzw. mehr in die Heizungsanlage) Pos. 12: Handschalter Pumpe Wärmeerzeuger Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul FM444 • Ausgabe 11/2005...
-
Seite 8: Erläuterung Verwendeter Begriffe
Hand gestartet wird, wie z. B. ein Scheitholzkessel. Automatischer Ein automatischer Wärmeerzeuger ist dadurch definiert, dass er Wärmeerzeuger automatisch vom Funktionsmodul FM444 gestartet und automa- tisch mit Brennstoff versorgt wird. Das Starten kann entweder über einen potenzialfreien Kontakt (WE-ON) oder über Kommunikation (in Vorbereitung) erfolgen. - Seite 9 Standard-Wärmeerzeuger durch den Pufferspeicher zum Anlagenvorlauf geführt. Notkühlung Das Modul FM444 besitzt in Verbindung mit manuellen Wärmeer- zeugern die Funktion der Notkühlung, d. h. das Modul benutzt den potenzialfreien Kontakt WE-ON, um eine bauseitige Maßnahme zu aktivieren.
- Seite 10 Produktbeschreibung Anheizfunktion Das Modul FM444 besitzt in Verbindung mit alternativen Wärme- erzeugern eine Funktion, welche in der Startphase des alternati- ven Wärmeerzeugers auf Tastendruck den Start des Standard- Wärmeerzeugers verhindert. Mit dieser Anheizfunktion kann der Anlagenbetreiber bei Betätigen der Taste einmalig für 60 Minuten den Heizkessel sperren.
-
Seite 11: Funktionsmodul Fm444
Funktionsmodul FM444 Funktionsmodul FM444 Taste Anheizen (Standard-Wärmeerzeuger sperren) Das Modul FM444 besitzt in Verbindung mit alternativen Wärme- erzeugern eine Funktion, welche in der Startphase des alternati- ven Wärmeerzeugers auf Tastendruck der Taste „Anheizen“ den Start des Öl-/Gas-Spezialheizkessels verhindert. Mit dieser Anheizfunktion kann der Anlagenbetreiber bei Betätigen der Taste einmalig für 60 Minuten den Start des Heizkessels blo-... -
Seite 12: Handschalter Automatischer Wärmeerzeuger/Notkühlung (Links)
ANLAGENSCHADEN Durch dauerhafte Schalterstellung „Hand“ kann es zu Schäden an dem Wärmeerzeuger bzw. an einzelnen Anlagenteilen kommen. VORSICHT! Achten Sie darauf, dass Sie die Schalterstellung „Hand“ nur kurzzeitig verwenden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul FM444 • Ausgabe 11/2005... -
Seite 13: Handschalter Pumpe Wärmeerzeuger (Rechts)
– wird die Pumpe des alternativen Wärmeerzeugers eingeschal- tet, ohne dass eine ausreichende Temperatur vorhanden ist. – können ggf. die Kesselbetriebsbedingungen nicht eingehalten werden. – kann ein ggf. vorhandener Pufferspeicher ausgekühlt werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul FM444 • Ausgabe 11/2005... -
Seite 14: Die Funktionen Des Fm444
Öffnen Sie die Klappe der Bedieneinheit MEC2. Taste „Heizkreis“ drücken und gedrückt halten. Drehknopf drehen, bis im Display „Heizkreisauswahl – „Alternati- ver Wärmeerzeuger“ erscheint. Taste „Heizkreis“ loslassen um die Eingabe zu speichern. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul FM444 • Ausgabe 11/2005... - Seite 15 Wärmeerzeugers erfüllt. Automatik Nacht Die eigene Wärmeanforderung wird unterdrückt. Eine ggf. vorhan- dene Wärmeanforderung der Heizungsanlage wird jedoch erfüllt! Der Wärmeerzeuger wird unabhängig jeglicher Wärmeanforde- rung ausgeschaltet (manuell gesperrt)! Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul FM444 • Ausgabe 11/2005...
-
Seite 16: Betriebswerte Abfragen
Z.B. ein Pelletkessel benötigt eine Zeit von 45 Minuten um seine Wärme der Heizungsanlage zur Verfügung zu stellen. Dann pro- grammiert man ein eigenes Zeitprogramm für den alternativen Wärmeerzeuger, das 45 Minuten vor der ersten Wärmeanforde- rung liegt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul FM444 • Ausgabe 11/2005... -
Seite 17: Aussentemperatur
Öffnen Sie die Klappe der Bedieneinheit MEC2. Standardanzeige, wenn MEC2 auf dem Regelgerät aufgesteckt ist. Anlagenvorlauf 30°C Aussentemperatur 21°C Standardanzeige, wenn MEC2 auf Wandsockel (Zusatzausstat- tung) aufgesteckt ist. Raum gemessen 19°C Aussentemperatur 0°C Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul FM444 • Ausgabe 11/2005... -
Seite 18: Programmauswahl
Taste „PROG“ loslassen um Eingabe zu speichern. Im Display erscheint die Leermaske „Schaltpunkt neu“ und der ers- te Schaltpunkt (Startpunkt) für das neue Heizprogramm. Schaltpunkt neu -------------- ---- um --- Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul FM444 • Ausgabe 11/2005... - Seite 19 Taste „Temp“ gedrückt halten und Drehknopf bis zum gewünsch- ten Wert (hier: „60°C“) drehen. Im Display blinkt die Temperaturanzeige. Schaltpunkt neu Taste „Temp“ loslassen um Eingabe zu speichern. Freitag 60°C um 10:00 Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul FM444 • Ausgabe 11/2005...
-
Seite 20: Sommerbetrieb Für Den Automatischen Wärmeerzeuger Einstellen
Möglichkeit auch eine separate Sommer/Winter Umschaltung zu definieren. ANWENDERHINWEIS Beachten Sie bei der Sommer/Winter Umschaltung, dass auch für die Trinkwassererwärmung im Sommer der alternative Wärmeer- zeuger eine Vorlaufzeit benötigt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul FM444 • Ausgabe 11/2005... -
Seite 21: Störungs- Und Fehlerbehebung
LEBENSGEFAHR durch elektrischen Strom bei geöffnetem Regelgerät. Achten Sie darauf, dass die Behebung von elektrischen oder WARNUNG! elektronischen Störungen nur von einer konzessionierten Fachfirma ausgeführt werden darf. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul FM444 • Ausgabe 11/2005... - Seite 22 – Fühler Referenz Puffereinbindung – Fehler Notkühlung ANWENDERHINWEIS Verständigen Sie Ihren Heizungsfachmann, wenn Störungen am Funktionsmodul FM444 auftreten und diese im Display in Ihrer Be- dieneinheit MEC2 angezeigt werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul FM444 • Ausgabe 11/2005...
- Seite 23 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul FM444 • Ausgabe 11/2005...
- Seite 24 Heizungsfachbetrieb: Deutschland BBT Thermotechnik GmbH Buderus Deutschland, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2, A-4600 Wels www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH-4133 Pratteln www.buderus.ch info@buderus.ch...
