12.4 Phones / Line Out
Der OctaMic XTC besitzt auf der Frontseite zwei unsymmetrische Stereo-Klinkenausgänge. Die
Ausgänge sind außerdem besonders niederohmig, und daher für den Einsatz mit Kopfhörern
prädestiniert. Sie werden von einem hochwertigen DA-Wandler mit 118 dBA Rauschabstand
gespeist. Zusätzlich stehen zwei diskret in Hardware realisierte Referenzpegel zur Verfügung.
Im Menü CHANNEL – Phones 1/2 lässt sich der Output Level zwischen High und Low wählen.
High entspricht einem Ausgangspegel von +17 dBu bei 0 dBFS, Low einem Pegel von +4 dBV
(+4,2 dBu). Die Ausgänge sind damit auch als hochwertige, jedoch unsymmetrische Line-
Ausgänge nutzbar.
Die Einstellung des Ausgangspegels, sprich der Lautstärke, erfolgt direkt durch Drehen des
Encoderknopfes 1 (Phones Kanal 1/2) oder 2 (Phones Kanal 3/4). Eine Veränderung der
Monitor-Lautstärke an den beiden Stereo-Ausgängen ist daher sehr schnell möglich.

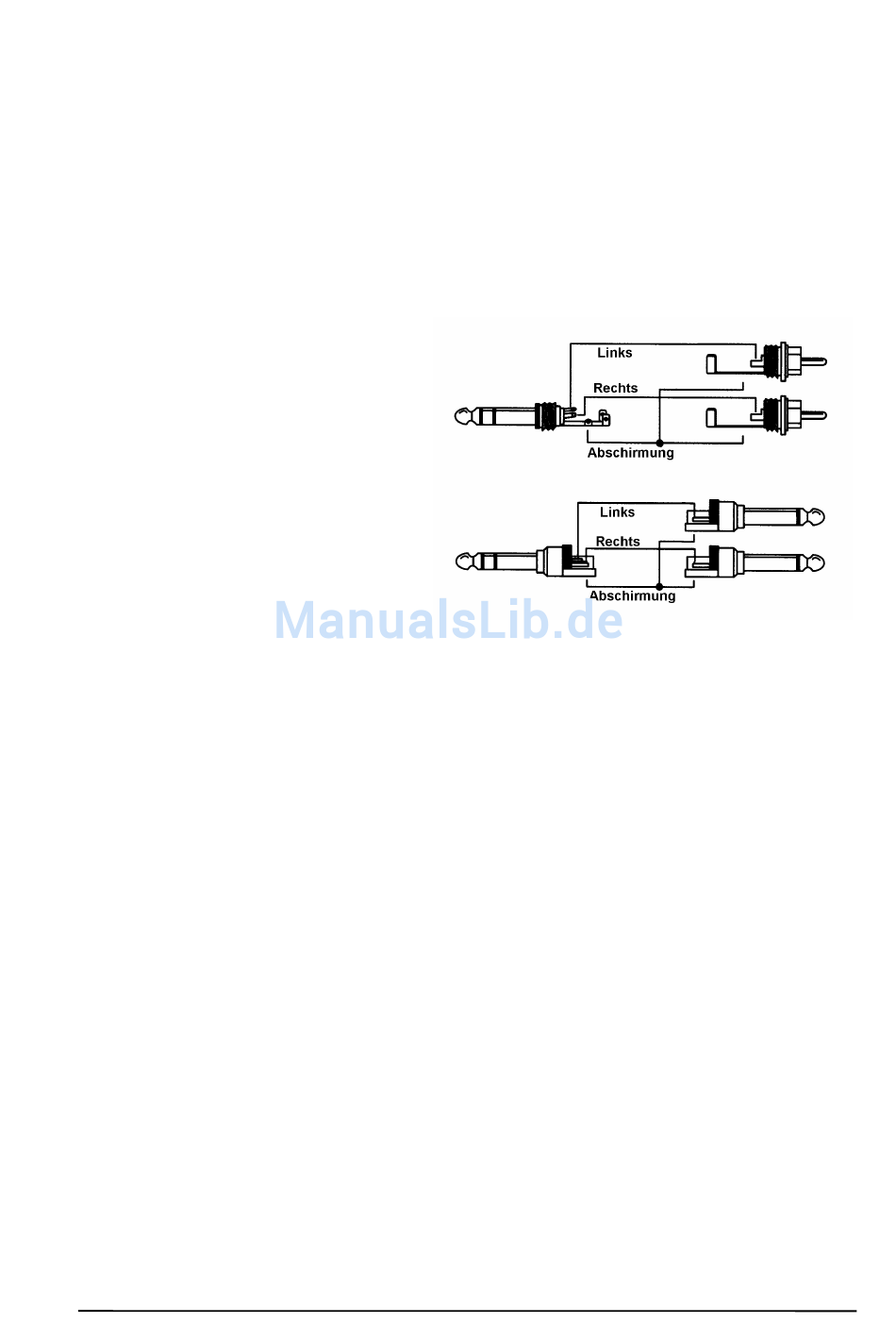

Bei Verwendung als Line-Ausgang ist im
Allgemeinen ein Adapter von Stereo-
Klinke auf zwei Mono-Klinken oder
Cinchstecker erforderlich.
Die
Belegung
folgt
internationalem
Standard, der linke Kanal liegt auf der
Spitze des Klinkensteckers, der rechte
Kanal auf dem Ring.
Bedienungsanleitung OctaMic XTC © RME
31
