XLR-Buchsen analoger Eingang 1- 8
Die XLR-Buchsen der symmetrischen analogen Eingänge sind entsprechend internationalem
Standard belegt:
1 = GND (Abschirmung)
2 = + (hot)
3 = - (cold)
Klinkenbuchsen analoger Eingang 1- 4
Die 6,3 mm Stereo-Klinkenbuchsen der symmetrischen analogen Eingänge sind entsprechend
internationalem Standard belegt:
Spitze = + (hot)
Ring = – (cold)
Schaft = Masse (GND)
Klinkenbuchsen analoger Eingang 5- 8
Eingänge 5 bis 8 sind unsymmetrisch:
Spitze = + (hot)
Ring = nicht verbunden (n.c.)
Schaft = Masse (GND)
Klinkenbuchsen Phones
Die analogen Monitor-Ausgänge
sind
über
6,3
mm
Stereo-
Klinkenbuchsen zugänglich. Der
Ausgang ist daher direkt mit
Kopfhörern nutzbar. Bei Ver-
wendung als Line-Ausgang ist
im Allgemeinen ein Adapter von
Stereo-Klinke auf zwei Mono-
Klinken oder Cinchstecker erfor-
derlich.

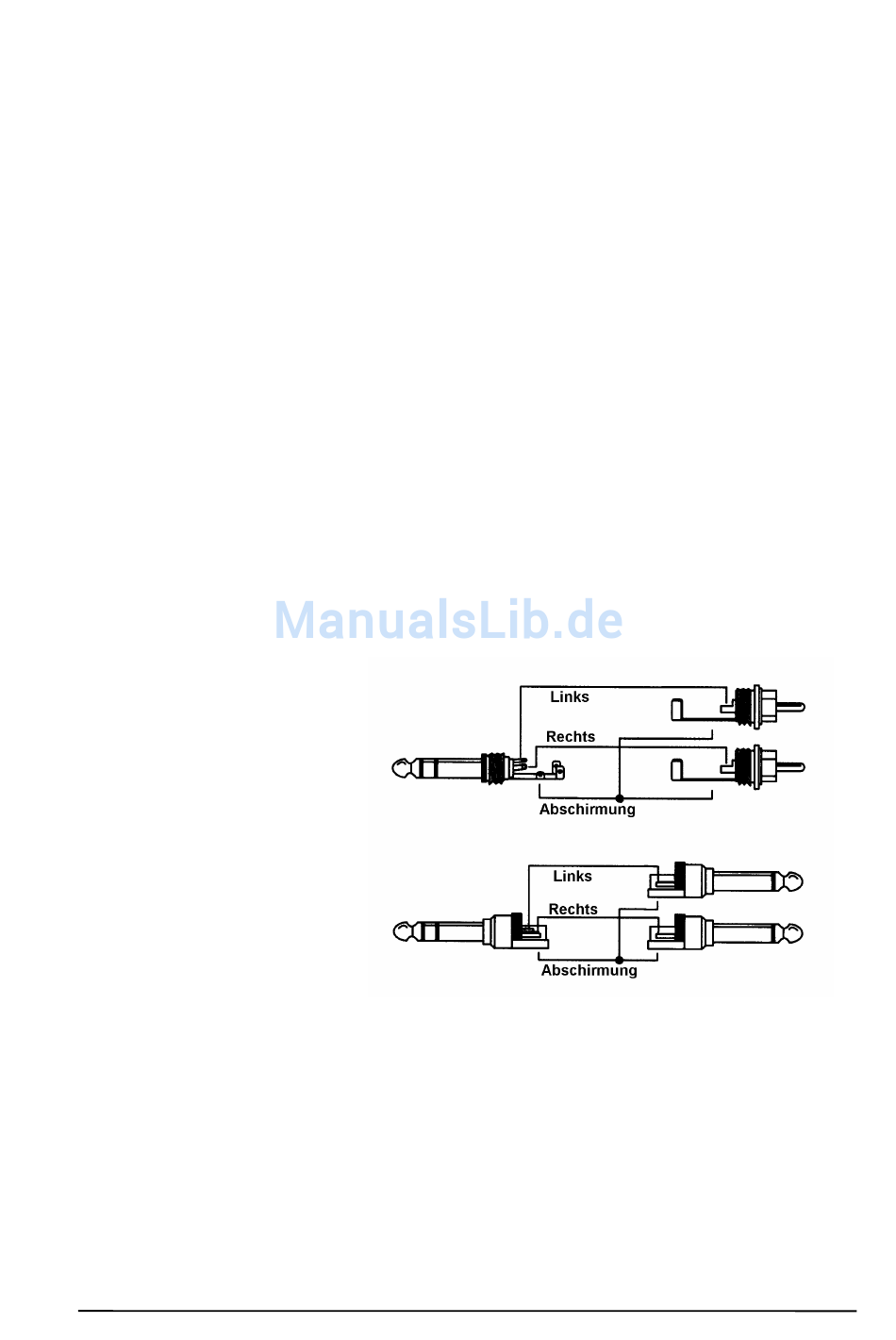

Die Belegung folgt internationa-
lem Standard, der linke Kanal
liegt auf der Spitze des Klinken-
steckers, der rechte Kanal auf
dem Ring.
Bedienungsanleitung OctaMic XTC © RME
61
