13. Digitale Ein- und Ausgänge
13.1 AES/EBU
Auf der Rückseite des OctaMic XTC befinden sich 4 AES/EBU Ein- und Ausgänge in Form
einer 25-poligen D-Sub Buchse mit Tascam Pinbelegung. Ein passendes digitales Breakoutka-
bel stellt 4 Male und 4 Female XLR bereit. Jeder Ein- und Ausgang ist trafosymmetriert, galva-
nisch getrennt, und kompatibel zu allen Geräten mit AES/EBU-Schnittstelle.
Die AES-Ausgänge geben normalerweise das gewandelte analoge Eingangssignal aus. Über
das Menü Digital Routing lassen sich aber auch ADAT, USB, MADI und selbst AES als Quelle
auswählen.
Digitalsignale im SPDIF oder AES/EBU Format beinhalten neben Audioinformationen auch eine
Kennung (Channel Status) zur Übertragung weiterer Informationen. Die ausgangsseitige Ken-
nung des OctaMic XTC wurde entsprechend AES3-1992 Amendment 4 implementiert:
• 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz je nach Samplefrequenz
• Audio use
• No Copyright, Copy permitted
• Format Professional
• Category General, Generation not indicated
• 2-Channel, No Emphasis
• Aux Bits Audio use, 24 Bit
• Origin: HDSP

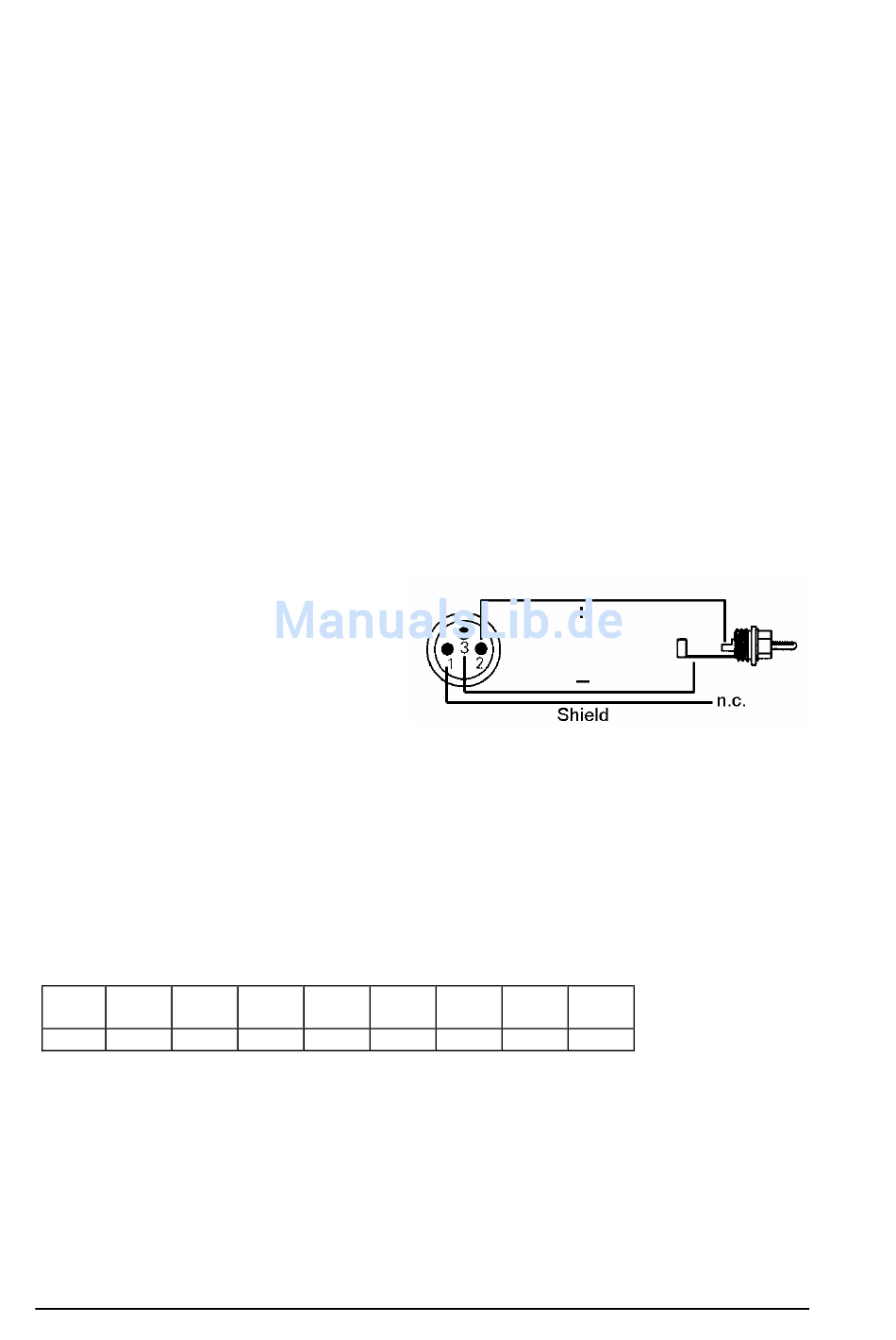

Um
Geräte
mit
Schnittstelle an die Ausgänge des OctaMic
XTC anzuschließen bedarf es eines Kabel-
adapters XLR/Cinch. Dazu werden die Pins
2 und 3 einer XLR-Kupplung einzeln mit den
beiden Anschlüssen eines Cinch-Steckers
verbunden. Die abschirmende Masse des
Kabels ist nur an Pin 1 der XLR-Kupplung
anzuschließen.
!
Die meisten Consumergeräte mit Cinch-Eingängen (SPDIF) akzeptieren nur Signale mit
dem Channel Status 'Consumer'. Das Adapterkabel wird eventuell nicht funktionieren.
Der OctaMic XTC unterstützt nur Single Wire, im Bereich 32 kHz bis 192 kHz: insgesamt 8 Ka-
näle, 2 Kanäle pro AES-Leitung. Die effektive Samplefrequenz entspricht dem Takt der AES-
Leitung. Ist eine Konvertierung von/zu Single, Double und Quad Wire erforderlich, empfiehlt
sich der RME ADI-192 DD, ein 8-kanaliger, universeller Sample Rate und Format Konverter.
Pinbelegung der D-Sub Buchse, Ausgänge
Signal
Out
Out
1/2+
1/2-
D-Sub
18
6
GND liegt an den Pins 2, 5, 8, 11, 16, 19, 22, 25. Pin 13 bleibt frei.
32
koaxialer
SPDIF-
Out
Out
Out
3/4+
3/4-
5/6+
4
17
15
Bedienungsanleitung OctaMic XTC © RME
Out
Out
Out
5/6-
7/8+
7/8-
3
1
14
