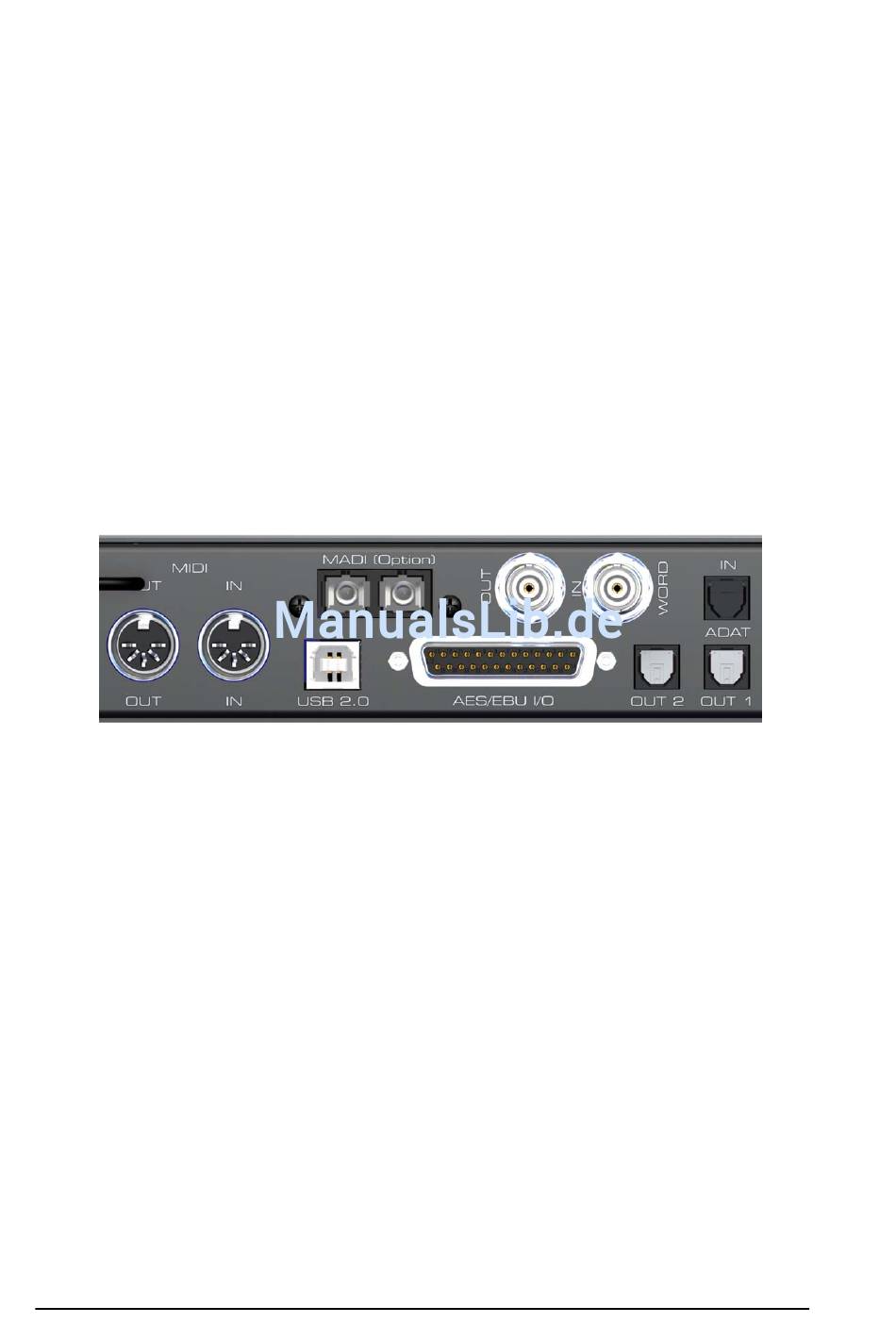

Auf der Rückseite des OctaMic XTC befinden sich acht analoge Eingänge, ein Netzanschluss,
ein USB 2.0 Port, MIDI I/O, Wordclock I/O, MADI I/O, ADAT I/O und AES/EBU I/O.
BALANCED MICROPHONE / LINE INPUTS (XLR/TRS Kombibuchse): Acht symmetrische Full
Range Mic/Line/Inst Eingänge mit vollen 85 dB Gain Range.
ADAT IN (TOSLINK): Optischer ADAT Eingang (Clock Synchronisation, Monitoring, Format-
konvertierung).
ADAT OUT (TOSLINK): Zwei optische ADAT Ausgänge. Diese geben im S/MUX2-Betrieb volle
8 Kanäle bei 96 kHz aus, maximal 4 Kanäle bei 192 kHz.
WORD IN (BNC): Im Menü Options - Clock kann unter anderem der Eingang mit 75 Ohm ter-
miniert werden.
WORD OUT (BNC): Standard Wordclockausgang.
MADI I/O optical: Standard MADI Ports optisch.
AES/EBU I/O (25-pol D-Sub): Die D-Sub Buchse enthält vier AES/EBU Ausgänge (AD-Signale,
Formatkonvertierung) und vier AES/EBU Eingänge (Clock Synchronisation, Monitoring, For-
matkonvertierung). Die 25-polige D-Sub Buchse ist nach dem weit verbreiteten Tascam Stan-
dard beschaltet (Pinbelegung siehe Kapitel 26.9). Die AES I/Os sind trafosymmetriert. Der Ein-
gang ist hoch empfindlich, und akzeptiert daher alle üblichen Digitalquellen, auch SPDIF.
USB 2.0: Class Compliant Audio Interface und Firmware Update unter Windows und Mac OS
X. iPad: Class Compliant Audio Interface per Camera Connection Kit.
MIDI I/O (5-pol DIN): MIDI Eingang und Ausgang über 5-polige DIN Buchse. Zur Fernsteuerung
des OctaMic XTC und zur Übertragung von MIDI Daten über MADI oder USB.
Kaltgerätestecker für Netzanschluss. Das speziell für den OctaMic XTC entwickelte, interne
Hi-Performance Schaltnetzteil arbeitet im Bereich 100 V bis 240 V AC. Es ist kurzschlusssicher,
besitzt ein integriertes Netzfilter, regelt Netz-Spannungsschwankungen vollständig aus, und
unterdrückt Netzstörungen.
Bedienungsanleitung OctaMic XTC © RME
8
