8.3 Menü-Taster
Diese Taster links neben dem Display vereinfachen die Navigation, da sie bestimmte Bereiche
direkt anspringen.

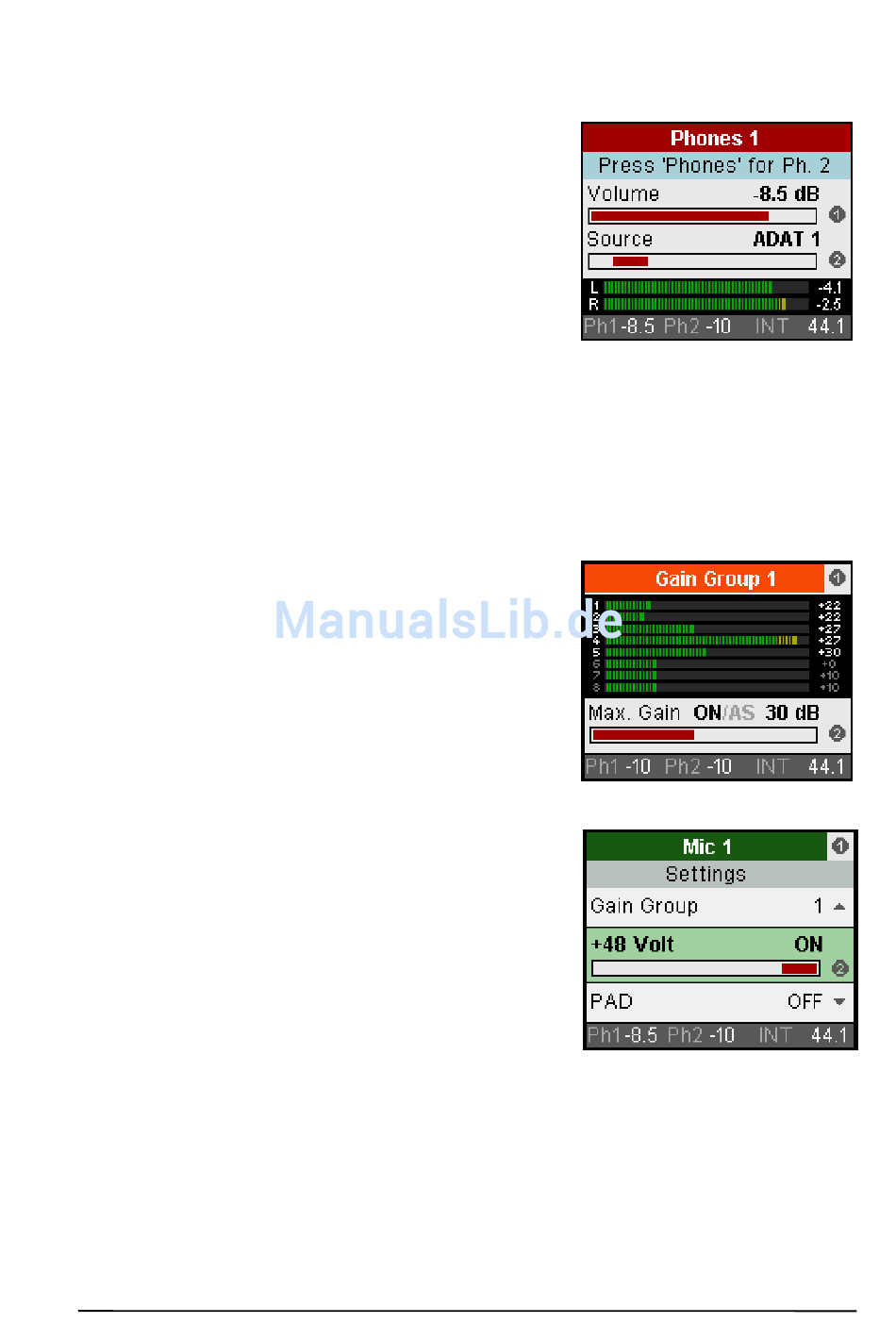

PHONES
Dieser Taster erlaubt eine Einstellung des Ausgangs-
pegels Phones 1 mit dem Drehgeber 1, sowie eine
Einstellung der Signalquelle mittels Drehgeber 2. Ein
erneuter Druck wechselt zu Phones 2.
Phones 1/2 Volume ist während der Anzeige der Level
Meter Übersicht über die Drehgeber 1 und 2 auch direkt
verfügbar, dann aber ohne Quellenauswahl.
GROUPS
Dieser Taster zeigt den Gruppenbildschirm. Drehgeber 1 wechselt darin zwischen Group All
und Group 1 bis 4. Drehgeber 2 verändert alle Gains der jeweiligen Gruppe gleichzeitig. Ihr
relativer Wert, also die Unterschiede zwischen den einzelnen Gains, bleiben erhalten.
Group All
Hier werden vorhandene Gruppenzuweisungen ignoriert und immer alle acht Kanäle beein-
flusst.
Group 1 bis 4
Die nicht einer Gruppe zugewiesenen Kanäle sind links
(Kanalnummer) und rechts (aktueller Gain) ausgegraut.
Die Pegelanzeige ist jedoch für alle aktiv. Der OctaMic
XTC hat 8 Kanäle, damit sind maximal 4 Gruppen à 2
Kanäle möglich. Die Gruppenzugehörigkeit lässt sich im
Menü CHANNEL - Gain Group einstellen.
Durch ein Drücken des Drehgebers 2 wird die jeweilige
Gruppe aktiviert, mit einem erneuten Druck die Funktion
AutoSet (AS) für diese Gruppe aktiviert, und mit einem
weiteren Druck beides wieder abgeschaltet.
CHANNEL
Dieser Taster bietet einen Zugriff auf die Einstellungen für
die analogen Eingänge Mic 1 bis 8, sowie die analogen
Ausgänge Phones 1 und 2.
SETUP
Direkter Zugriff auf Setups und Options, letzteres mit den
Unterseiten Clock, MIDI Sources, General Settings, MADI
Settings und Digital Routing. Screenshot auf der linken
Seite (Kapitel 8.2).
