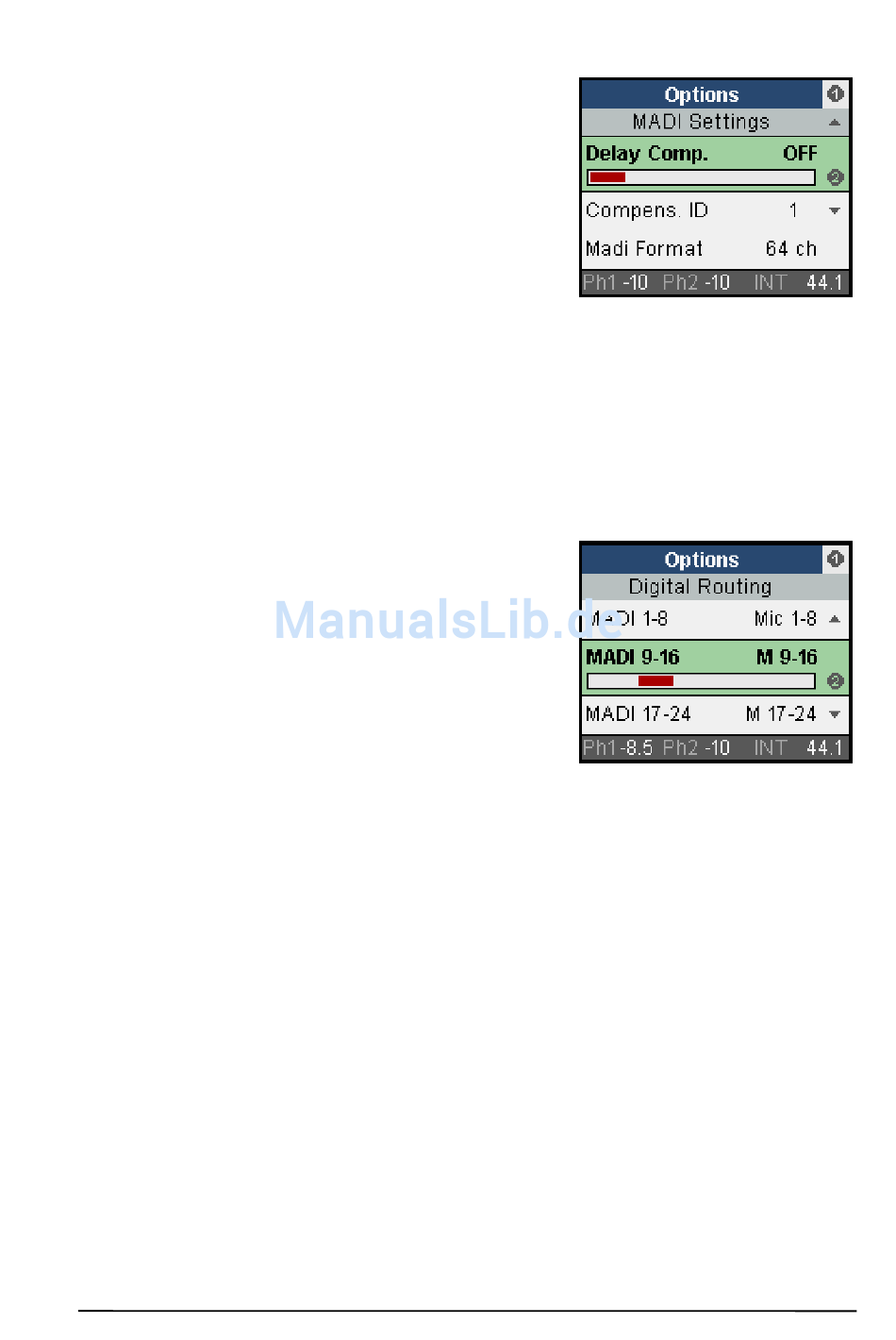

Die Seite MADI Settings enthält folgende Einträge:
Delay Comp.
Delay Compensation, einstellbar Off, Manual, Auto-ID,
Auto-CA (Channel Assignment)
Compens. ID
Manuelle Einstellung der Compensation ID, von 1 bis 8.
Ausgegraut wenn Auto-ID oder Auto-CA aktiv sind.
MADI Format
Einstellbar 56 oder 64 Kanäle.
MADI Frame
Einstellbar 48k oder 96k.
Diese Optionen werden in Kapitel 10 genauer erläutert.
Die Seite Digital Routing enthält folgende Einträge:
ADAT Out
Auswahl der Signalquelle des ADAT Ausgangs. Einstellbar sind Mic 1-8, ADAT In, AES In,
MADI In in Achtergruppen, Playback 1-8, 5-12, 9-16,13-20, 17-24.
ADAT 2 Out
Siehe ADAT Out.
AES Out
Siehe ADAT Out.
MADI 1-8 etc
Siehe ADAT Out. Allen 8 Achtergruppen des MADI
Ausgangs lassen sich die obigen Signalquellen frei
zuordnen.
Recording
Die Eingänge 1 bis 8 sind der Aufnahme über USB (Class Compliant Mode) fest auf den Kanä-
len 1-8 zugeordnet. Der Class Compliant Modus des XTC stellt je 24 Kanäle Recording und
Playback bereit, die Kanäle 9 bis 24 sind über das Menü frei zuweisbar:
Rec. 9-16
Einstellbar sind Mic 1-8, ADAT In, AES In, MADI In in Achtergruppen
Rec. 17-24
Einstellbar sind Mic 1-8, ADAT In, AES In, MADI In in Achtergruppen
Bedienungsanleitung OctaMic XTC © RME
19
