Programmgeber (PGM nur Command)

Mit dem Programmgeber können nahezu beliebige Temperatur-Zeit Profile erstellt werden. Eine ge-
wünschte Badtemperatur kann schnellstmöglich oder als definierte Rampe angefahren werden. Darüber
hinaus kann auch die Pumpenstufe und das Verhalten der Schaltausgänge festlegt werden. Es stehen 5
Temperatur-Zeit-Programme zur freien Programmierung bereit. Jedes Programm besteht aus mehreren
Temperatur-Zeit-Segmenten. Dazu gehören noch die Angaben, wie oft das Programm durchlaufen wer-
den soll (Durchläufe). Die Summe aller Segmente aller Programme kann maximal 150 sein. Es kommt
eine Warnmeldung, wenn mehr als 150 Segmente angelegt werden möchten.
Typische Segmente sind:
Rampe: Wenn eine Zeit vorgegeben wird, dann ist das Segment eine Rampe, die durch die Zieltempera-
tur, d. h. die Temperatur am Ende des Segments und die Zeitdauer vom Beginn bis zum Ende des Seg-
ments beschrieben wird.
Sprung: Ohne eine Zeitvorgabe wird die Endtemperatur so schnell wie möglich angefahren.
Temperaturhaltephase: Keine Temperaturveränderung (d. h. die Temperatur am Anfang und Ende ei-
nes Segments sind gleich).
Der Programmgeber kann über die RS 232, Timer und Schaltkontakte gesteuert oder verändert
werden.

7.8.1 Programmbeispiel

Start

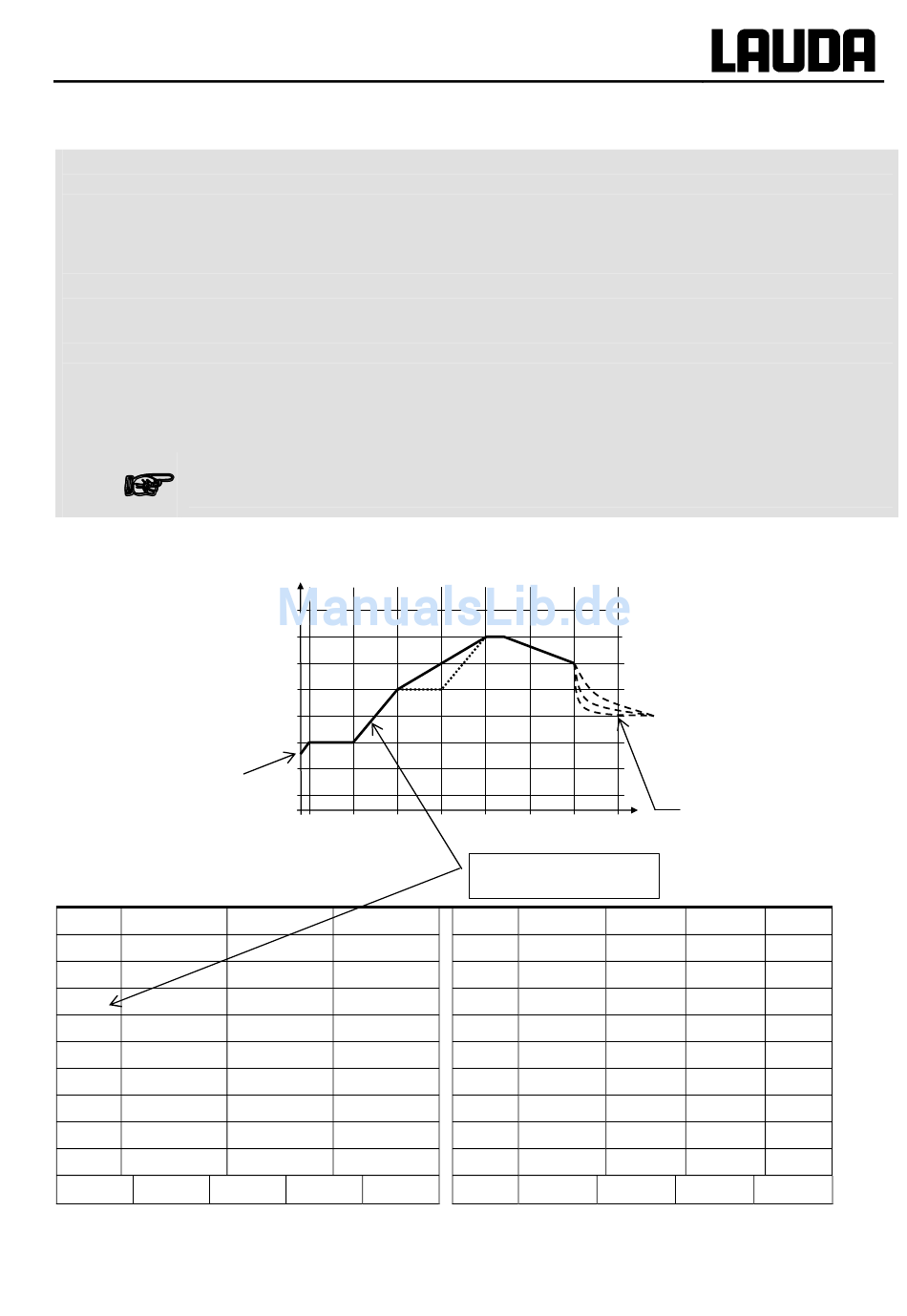

Original Programmbeispiel mit 6 Segmenten
Nr. T end °C
Start 30,00°C
1 30,00°C
2 50,00°C
3 70,00°C
4 70,00°C
5 60,00°C
6 30,00°C
