8

Schnittstellenmodule

8.1

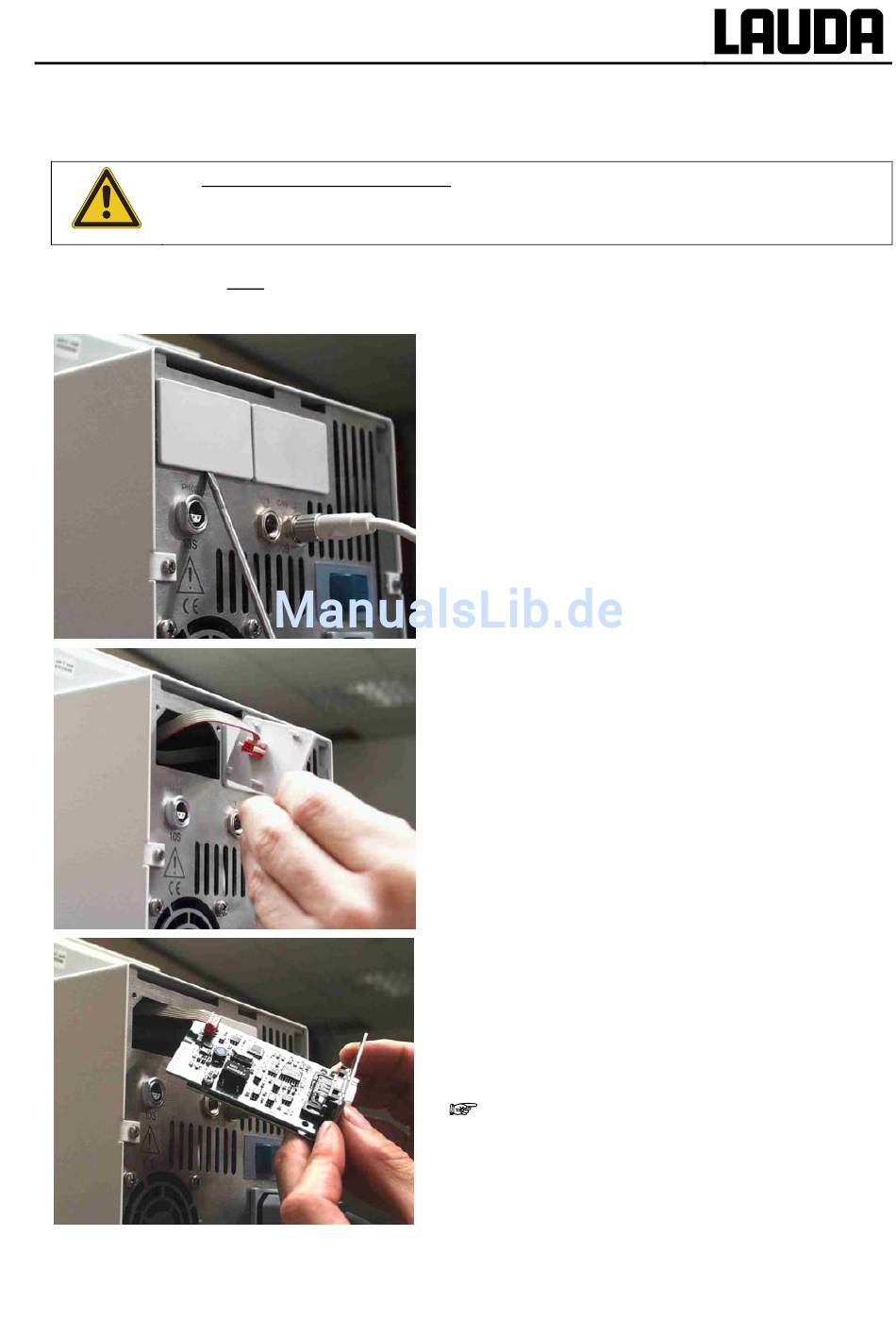

Einbau von Modulen

Bei Auschaltung nur am Master Kopf über den Schalter vorne oder hinten liegt am Gerät bzw.
Kopf noch Spannung an.
Drehschalter in der Frontblende auf „OFF = 0" stellen und Netzstecker ziehen.
Der Master Kopf kann mit weiteren Schnittstellenmodulen ergänzt werden, die an der Rückseite des
Kontrollkopfes in 2 Modulsteckplätze einfach eingeschoben werden.
YAUD0007 / 27.01.09
− Thermostat am Drehschalter in der Frontblende
ausschalten und den Netzstecker ziehen.
− Den geerdeten Baddeckel des Proline Thermosta-
ten berühren, um eventuelle elektrostatische Auf-
ladungen abzuleiten.
− Das Modul aus seiner Verpackung nehmen.
− Schraubendreher in die untere Aussparung des
Modulschachtes stecken und Plastikabdeckung
abhebeln. Die Abdeckung kann dann nach unten
abgezogen werden
− Stecker des Busverbindungskabels aus der Plas-
tikabdeckung ziehen.
− Busverbindungskabel aufstecken (roter Stecker
auf rote Buchse).
− Modul einführen und mit den beiden Kreuzschrau-
ben befestigen.
− Netzstecker wieder anschließen und Thermostat
einschalten.
Die Stecker sind verpolungssicher ausgeführt. Der
Stecker hat eine Nase, die in eine Kerbe der Buch-
se gleitet.
