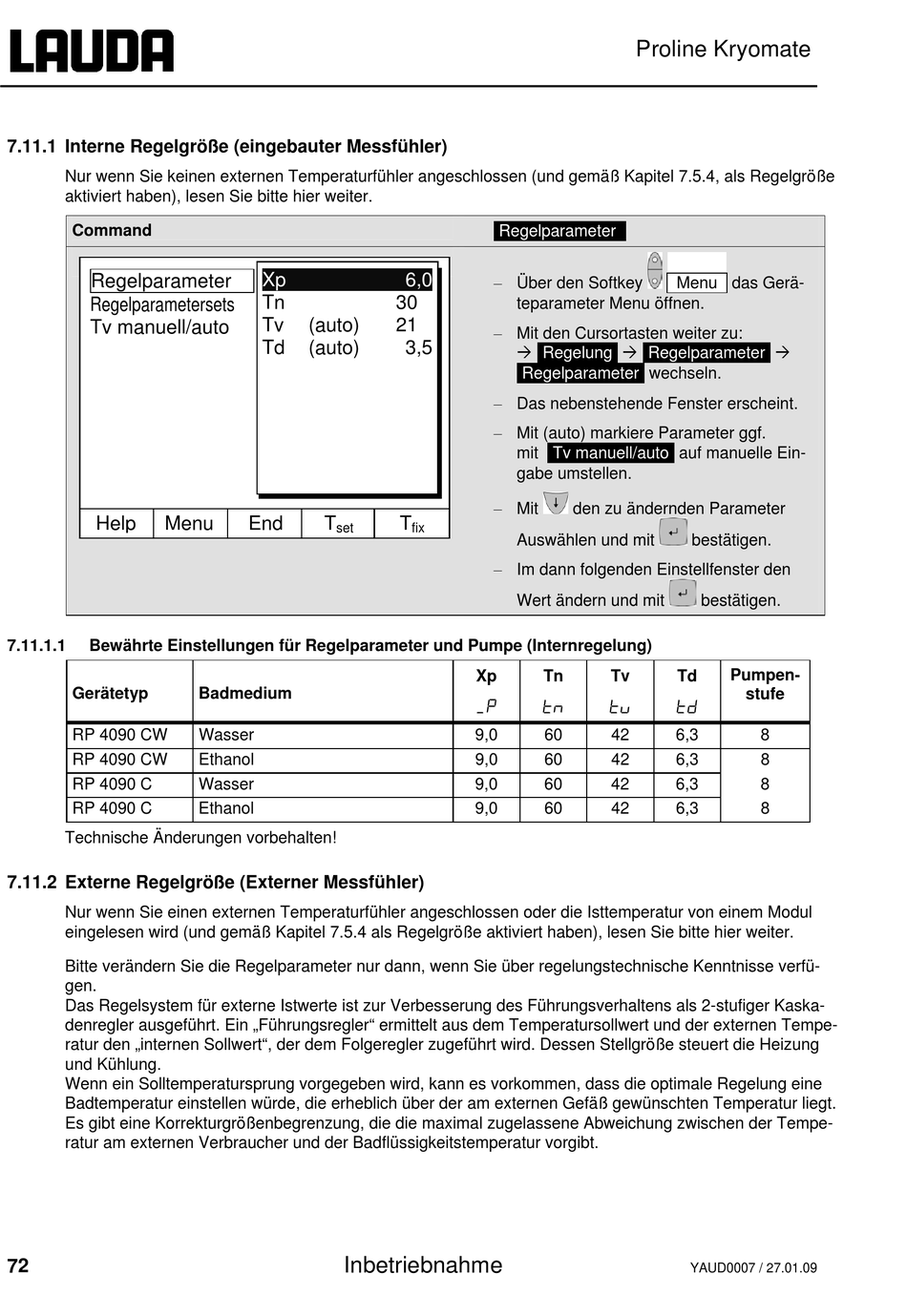

7.11.1 Interne Regelgröße (eingebauter Messfühler)
Nur wenn Sie keinen externen Temperaturfühler angeschlossen (und gemäß Kapitel 7.5.4, als Regelgröße
aktiviert haben), lesen Sie bitte hier weiter.
Command
Regelparameter
Regelparametersets
Tv manuell/auto
Help Menu
7.11.1.1 Bewährte Einstellungen für Regelparameter und Pumpe (Internregelung)
Gerätetyp
RP 4090 CW
RP 4090 CW
RP 4090 C
RP 4090 C
Technische Änderungen vorbehalten!
7.11.2 Externe Regelgröße (Externer Messfühler)
Nur wenn Sie einen externen Temperaturfühler angeschlossen oder die Isttemperatur von einem Modul
eingelesen wird (und gemäß Kapitel 7.5.4 als Regelgröße aktiviert haben), lesen Sie bitte hier weiter.
Bitte verändern Sie die Regelparameter nur dann, wenn Sie über regelungstechnische Kenntnisse verfü-
gen.
Das Regelsystem für externe Istwerte ist zur Verbesserung des Führungsverhaltens als 2-stufiger Kaska-
denregler ausgeführt. Ein „Führungsregler" ermittelt aus dem Temperatursollwert und der externen Tempe-
ratur den „internen Sollwert", der dem Folgeregler zugeführt wird. Dessen Stellgröße steuert die Heizung
und Kühlung.
Wenn ein Solltemperatursprung vorgegeben wird, kann es vorkommen, dass die optimale Regelung eine
Badtemperatur einstellen würde, die erheblich über der am externen Gefäß gewünschten Temperatur liegt.
Es gibt eine Korrekturgrößenbegrenzung, die die maximal zugelassene Abweichung zwischen der Tempe-
ratur am externen Verbraucher und der Badflüssigkeitstemperatur vorgibt.
72
Xp
Tn
Tv (auto)
Td (auto)
End T
set
Badmedium
Wasser
Ethanol
Wasser
Ethanol
Inbetriebnahme
Regelparameter
6,0 − Über den Softkey
30
teparameter Menu öffnen.
21
− Mit den Cursortasten weiter zu:
3,5
Regelung
Regelparameter
− Das nebenstehende Fenster erscheint.
− Mit (auto) markiere Parameter ggf.
mit Tv manuell/auto
gabe umstellen.
− Mit
T
fix
Auswählen und mit
− Im dann folgenden Einstellfenster den
Wert ändern und mit
Xp Tn
^O rl
9,0 60
9,0 60
9,0 60
9,0 60
Proline Kryomate
Menu das Gerä-
Regelparameter
wechseln.
auf manuelle Ein-
den zu ändernden Parameter
bestätigen.
bestätigen.
Pumpen-
Tv Td
rs rc
42 6,3
42 6,3
42 6,3
42 6,3
YAUD0007 / 27.01.09
stufe
8
8
8
8
