7.10 Programmgeber (PGM nur Fernbedieneinheit Command)

Mit dem Programmgeber können nahezu beliebige Temperatur-Zeit Profile erstellt werden. Eine ge-
wünschte Badtemperatur kann schnellstmöglich oder als definierte Rampe angefahren werden. Darüber
hinaus kann auch die Pumpenstufe und das Verhalten der Schaltausgänge festlegt werden. Es stehen 5
Temperatur-Zeit-Programme zur freien Programmierung bereit. Jedes Programm besteht aus mehreren
Temperatur-Zeit-Segmenten. Dazu gehören noch die Angaben, wie oft das Programm durchlaufen wer-
den soll (Durchläufe). Die Summe aller Segmente aller Programme kann maximal 150 sein. Typische
Segmente sind:
Rampe: Wenn eine Zeit vorgegeben wird, dann ist das Segment eine Rampe, die durch die Zieltempera-
tur, d. h. die Temperatur am Ende des Segments und die Zeitdauer vom Beginn bis zum Ende des Seg-
ments beschrieben wird.
Sprung: Ohne eine Zeitvorgabe wird die Endtemperatur so schnell wie möglich angefahren.
Temperaturhaltephase: Keine Temperaturveränderung (d. h. die Temperatur am Anfang und Ende ei-
nes Segments sind gleich).
+ Der Programmgeber kann über die RS 232, Timer und Schaltkontakte gesteuert oder verändert
werden.

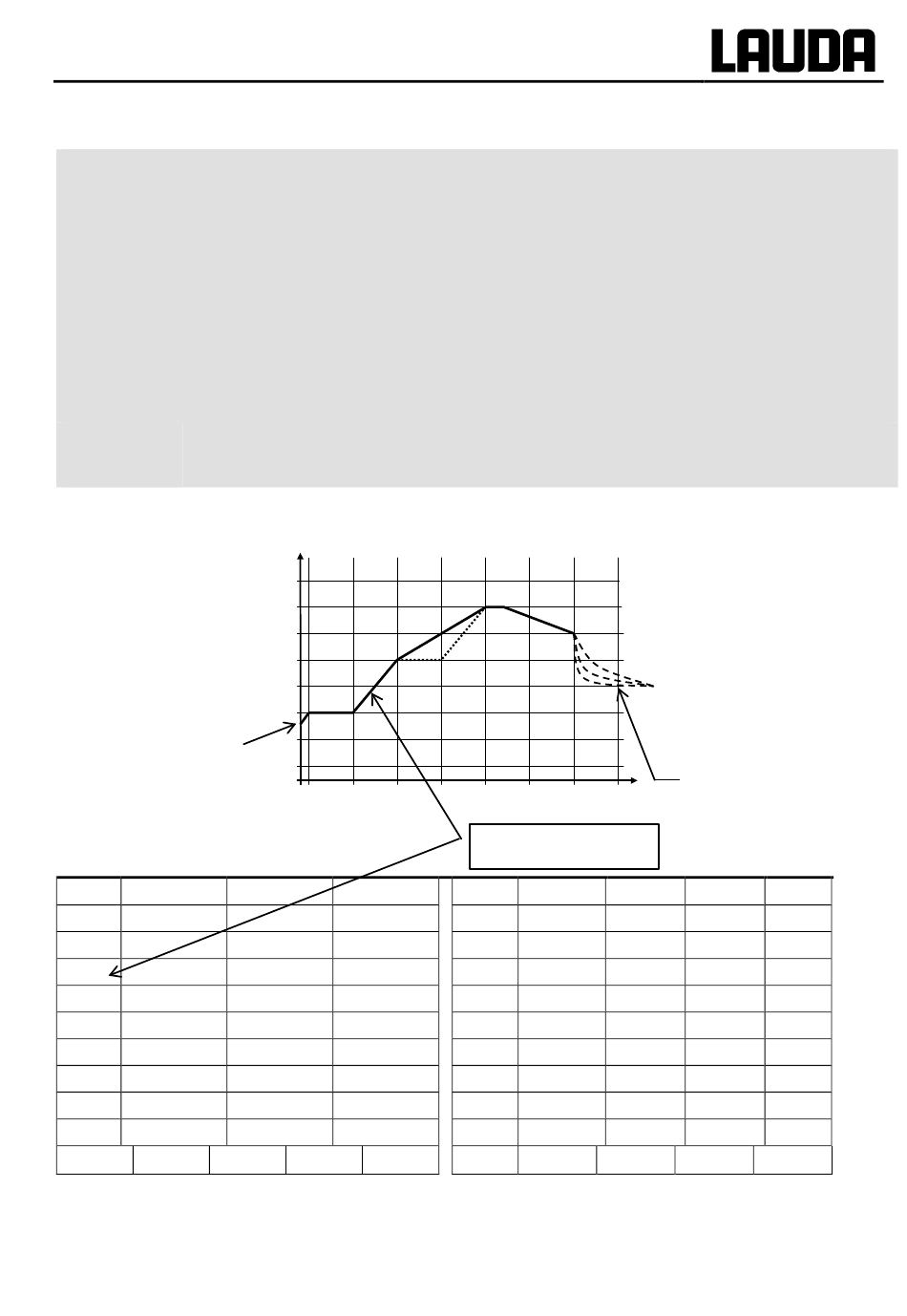

7.10.1 Programmbeispiel

Start
Original Programmbeispiel mit 6 Segmenten
Nr. T end °C
Start 30,00°C
1 30,00°C
2 50,00°C
3 70,00°C
4 70,00°C
5 60,00°C
6 30,00°C
Pump Menu
YACD0072 / 13.04.17
°C
80
70
60
50
40
30
20
10
0 20 40
Zeit Toleranz
------- 0,00°C
00:20 0,10°C
00:20 0,00°C
00:40 0,00°C
00:10 0,10°C
00:30 0,00°C
00:00 0,00°C
End Insert Delete
Inbetriebnahme
60 80 100 120
t/min
Das ist Segment Nr. 2
Nr. Pumpe
Start -------
1 2
2 3
3 4
4 2
5 2
6 2
Pump Menu
Abkühlzeit je nach Gerä-
tetyp, Verbraucher usw.
Out 1 Out 2 Out 3
------- ------- -------
------- ------- -------
------- ------- -------
------- ------- -------
------- ------- -------
------- ------- -------
------- ------- -------
End Insert Delete
