Proline Kryomate
1
Mobile Command Bedieneinheit (siehe Seite 16).
2
Abdeckungen der beiden Modul Steckplätze.
3
Anschlussdose 10S für den externen Pt100 Tempe-
raturfühler.
4
Anschlussbuchse 70S (LAUDA interner Bus „LiBus")
für den geräteeigenen Bus, an den das Kälteunterteil
und die Command Konsole angeschlossen sind.
5
Netzschalter
YAUD0007 / 27.01.09

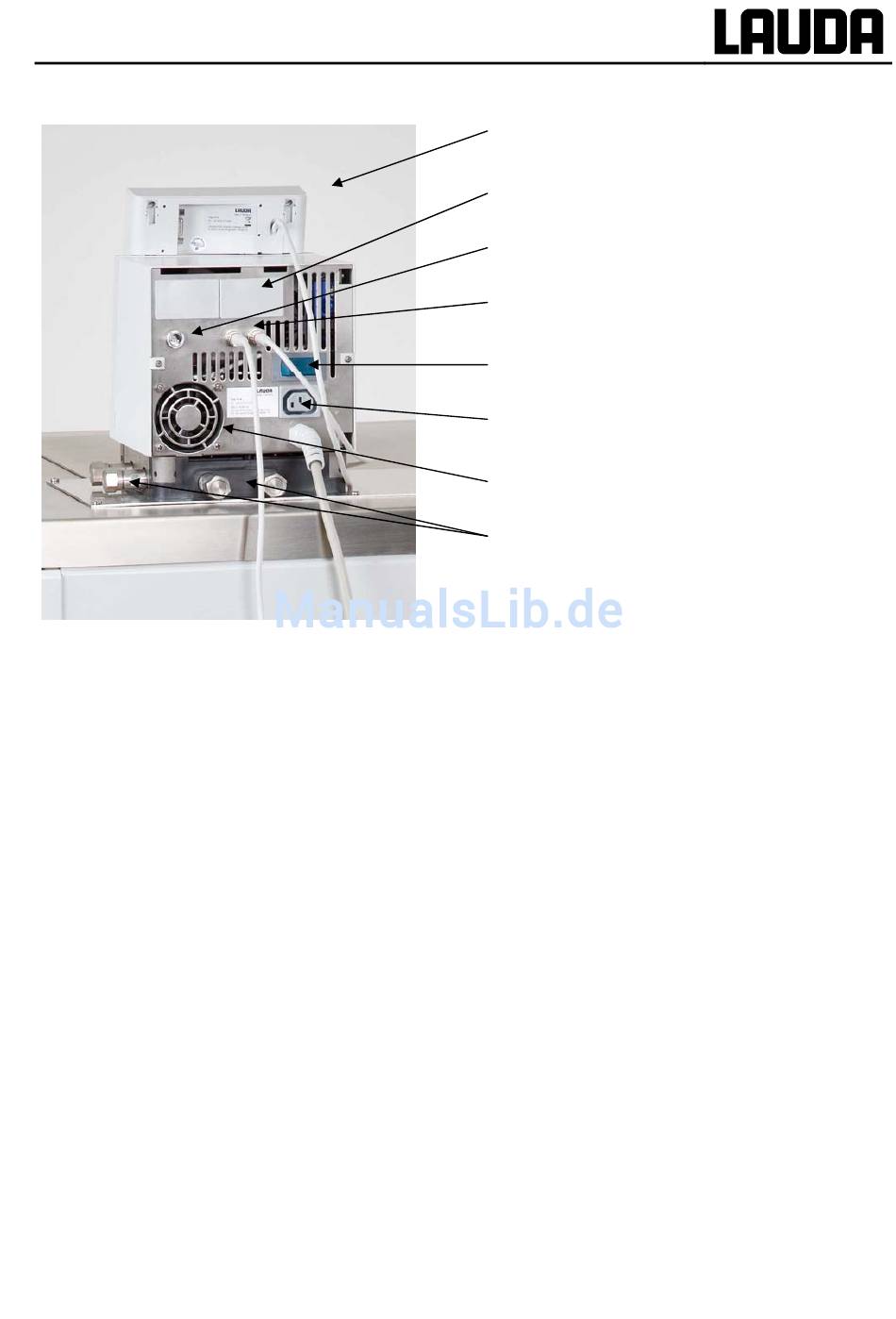

Bedien- und Funktionselemente
1
2
3
4
5
6
7
8
6
Anschlussbuchse 51H
7
Lufteintritt für die Elektronik im Kopf.
8
Pumpenanschlüsse seitlich und hinten:
Saugstutzen (Rücklauf zum Bad) / Druck-
stutzen (Vorlauf zum Verbraucher).
Beschriftung siehe Gehäuse.
15
