Proline Kryomate
7.8

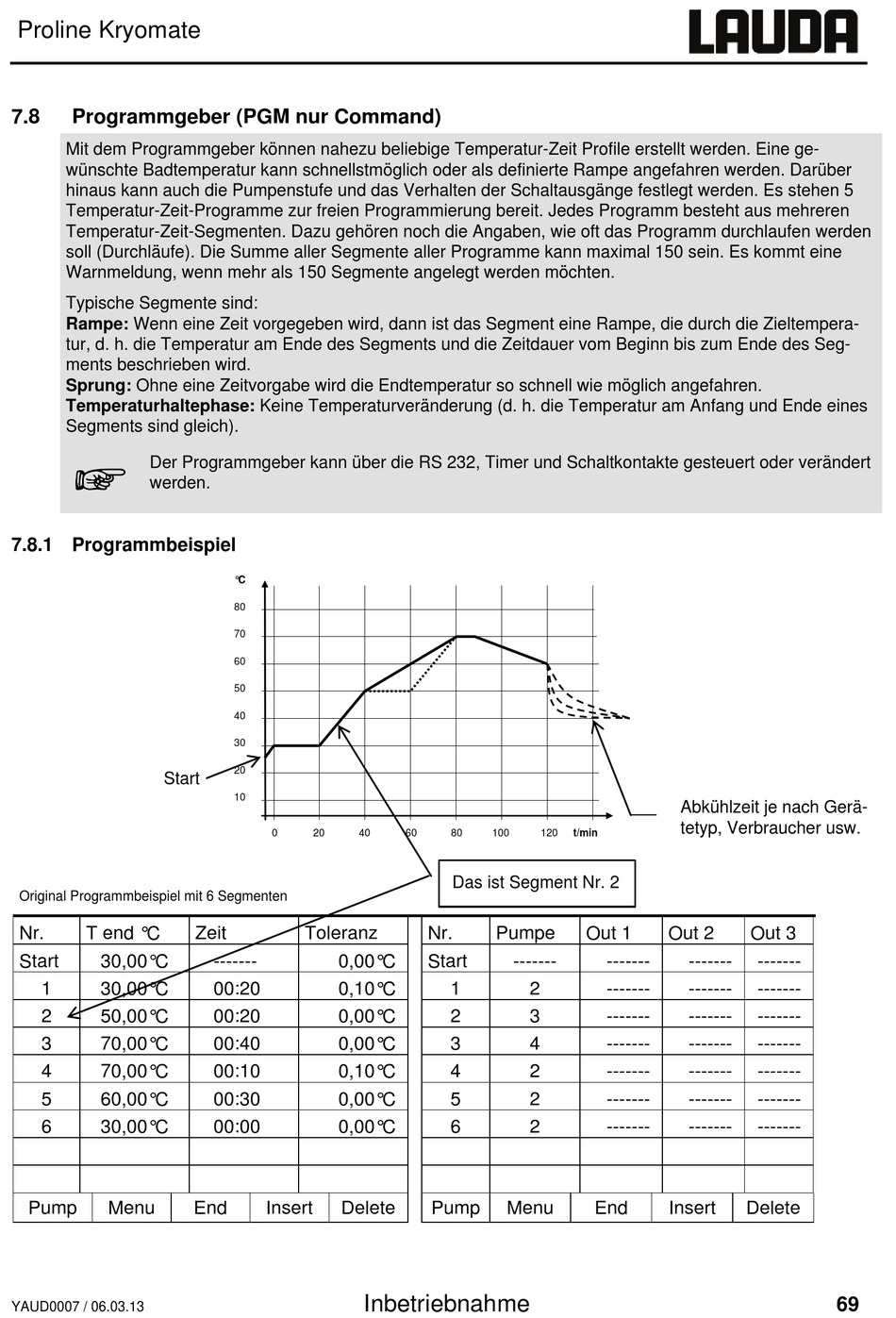

Programmgeber (PGM nur Command)

Mit dem Programmgeber können nahezu beliebige Temperatur-Zeit Profile erstellt werden. Eine ge-
wünschte Badtemperatur kann schnellstmöglich oder als definierte Rampe angefahren werden. Darüber
hinaus kann auch die Pumpenstufe und das Verhalten der Schaltausgänge festlegt werden. Es stehen 5
Temperatur-Zeit-Programme zur freien Programmierung bereit. Jedes Programm besteht aus mehreren
Temperatur-Zeit-Segmenten. Dazu gehören noch die Angaben, wie oft das Programm durchlaufen werden
soll (Durchläufe). Die Summe aller Segmente aller Programme kann maximal 150 sein. Es kommt eine
Warnmeldung, wenn mehr als 150 Segmente angelegt werden möchten.
Typische Segmente sind:
Rampe: Wenn eine Zeit vorgegeben wird, dann ist das Segment eine Rampe, die durch die Zieltempera-
tur, d. h. die Temperatur am Ende des Segments und die Zeitdauer vom Beginn bis zum Ende des Seg-
ments beschrieben wird.
Sprung: Ohne eine Zeitvorgabe wird die Endtemperatur so schnell wie möglich angefahren.
Temperaturhaltephase: Keine Temperaturveränderung (d. h. die Temperatur am Anfang und Ende eines
Segments sind gleich).

Der Programmgeber kann über die RS 232, Timer und Schaltkontakte gesteuert oder verändert
werden.

7.8.1 Programmbeispiel

Start
Original Programmbeispiel mit 6 Segmenten
Nr. T end °C
Start 30,00°C
1 30,00°C
2 50,00°C
3 70,00°C
4 70,00°C
5 60,00°C
6 30,00°C
Pump Menu
YAUD0007 / 06.03.13
°C
80
70
60
50
40
30
20
10
0 20 40
Zeit Toleranz
------- 0,00°C
00:20 0,10°C
00:20 0,00°C
00:40 0,00°C
00:10 0,10°C
00:30 0,00°C
00:00 0,00°C
End Insert Delete
60 80 100
Das ist Segment Nr. 2
Nr. Pumpe
Start -------
1 2
2 3
3 4
4 2
5 2
6 2
Pump Menu
Inbetriebnahme
Abkühlzeit je nach Gerä-
tetyp, Verbraucher usw.
120 t/min
Out 1 Out 2
------- -------
------- -------
------- -------
------- -------
------- -------
------- -------
------- -------
End Insert
Out 3
-------
-------
-------
-------
-------
-------
-------
Delete
