Соединения

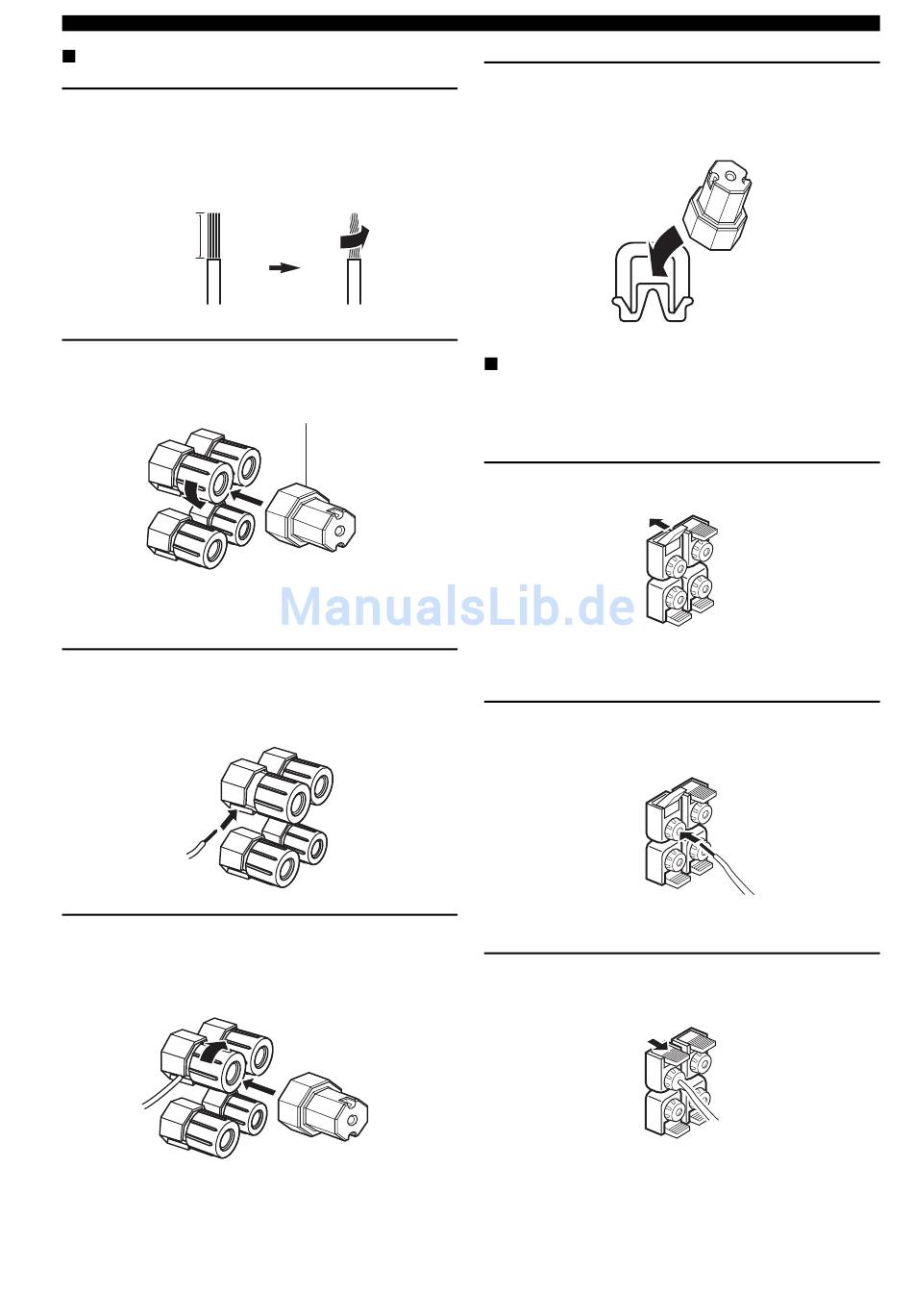

Подключение кабеля колонки
1
Удалите примерно 10 мм изоляционного
слоя на конце каждого провода колонки
и затем скрутите оголенные провода во
избежание короткого замыкания.
10 мм
2
С помощью поставляемого ключа
терминала колонки освободите головку.
Ключ терминала колонки
Красный: положительный (+)
Черный: отрицательный (–)
3
Вставьте открытый провод в промежуток
с внутренней стороны каждого
терминала.
4
С помощью поставляемого ключа
терминала колонки закрутите головку
для закрепления провода.
18
Ru
5
Если не используется, повесьте ключ
терминала колонки на WRENCH HOLDER
на задней панели данного аппарата.
Подключение к терминалам колонок
SP2
Подключите колонки Zone 2 или Zone 3 к данным
терминалам (смотрите стр. 115).
1
Откройте защелку.
Красный: положительный (+)
Черный: отрицательный (–)
2
Вставьте один открытый провод в
отверстие на терминале.
3
Закройте защелку для закрепления
провода.
