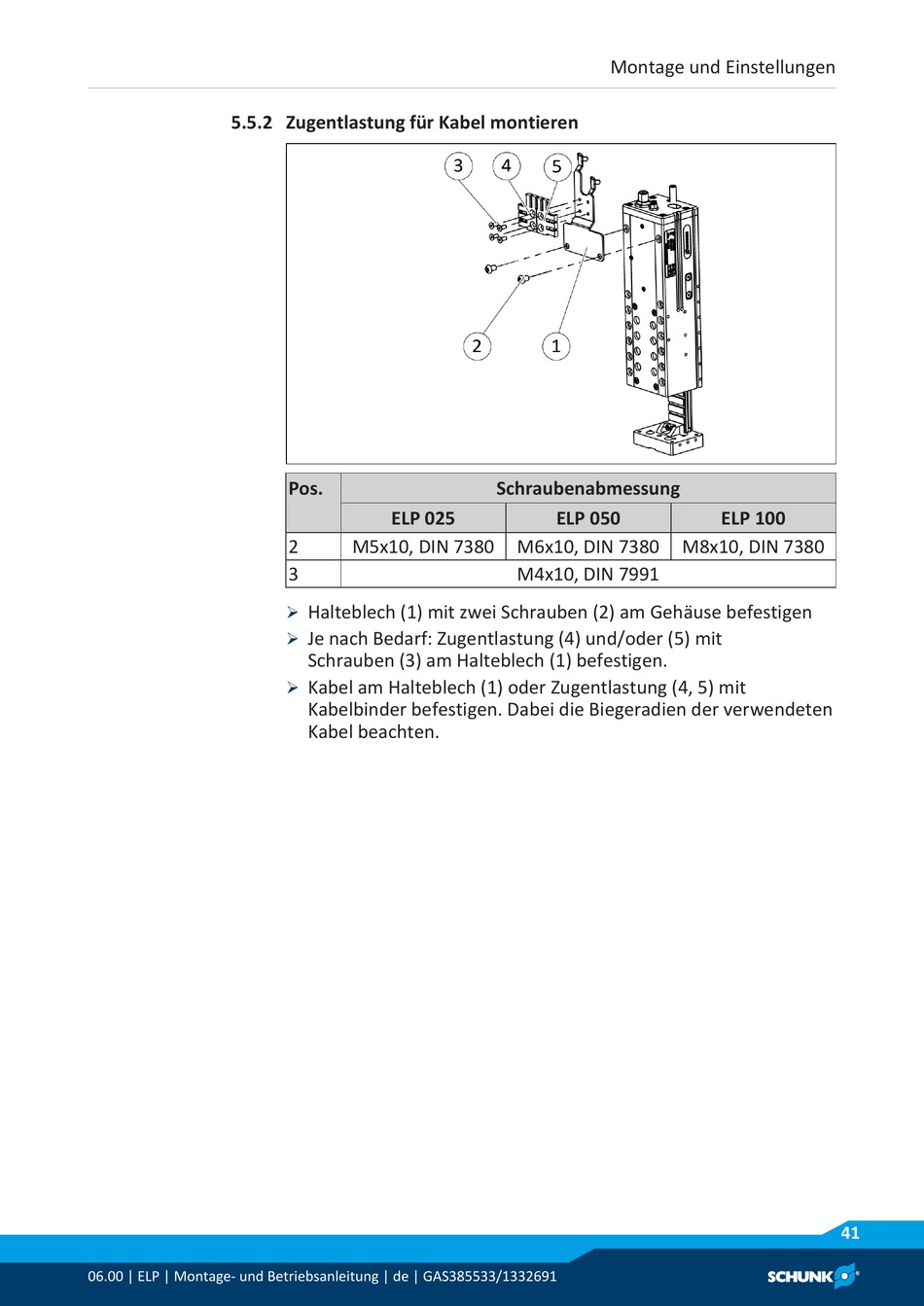

5.5.2 Zugentlastung für Kabel montieren
06.00 | ELP | Montage- und Betriebsanleitung | de | GAS385533/1332691
Pos.
ELP 025
2 M5x10, DIN 7380
3
Halteblech (1) mit zwei Schrauben (2) am Gehäuse befestigen
Ø
Je nach Bedarf: Zugentlastung (4) und/oder (5) mit
Ø
Schrauben (3) am Halteblech (1) befestigen.
Kabel am Halteblech (1) oder Zugentlastung (4, 5) mit
Ø
Kabelbinder befestigen. Dabei die Biegeradien der verwendeten
Kabel beachten.
Montage und Einstellungen
Schraubenabmessung
ELP 050
M6x10, DIN 7380
M4x10, DIN 7991
ELP 100
M8x10, DIN 7380
