Aufbau und Beschreibung
4.4 Sicherheitsfunktion STO (Safe Torque Off)
4.5 Bedienfeld
22
06.00 | ELP | Montage- und Betriebsanleitung | de | GAS385533/1332691
Das Produkt besitzt keinen Eingang für STO. Die Betriebsart
"Power off" ist keine Sicherheitsfunktion und darf für STO nicht
verwendet werden. Es besteht aber die Möglichkeit zur
kundenseitigen überwachten Abschaltung der Aktorspannung Ua
und Logikspannung Us durch einen Sicherheitsschalter. Der damit
erreichte Performance-Level entspricht dem PL der
Abschalteinrichtung. Nach Abschaltung beider
Betriebsspannungen führt das Produkt die Auto-Learn-Funktion
durch.
Bei dauerhaft anstehender Logikspannung zur Verhinderung der
Auto-Learn-Funktion muss durch einen Fehlerausschluss
sichergestellt sein, dass die Aktorspannung nicht durch die
Logikspannung hinter dem Sicherheitsschalter über Kriechströme
oder Kurzschluss versorgt werden kann. Um einen
Fehlerausschluss nach DIN EN 61800-5-1 zu erreichen, müssen
leitfähige Verschmutzungen vermieden werden, z. B. durch eine
Umhausung mit Schutzart IP54.

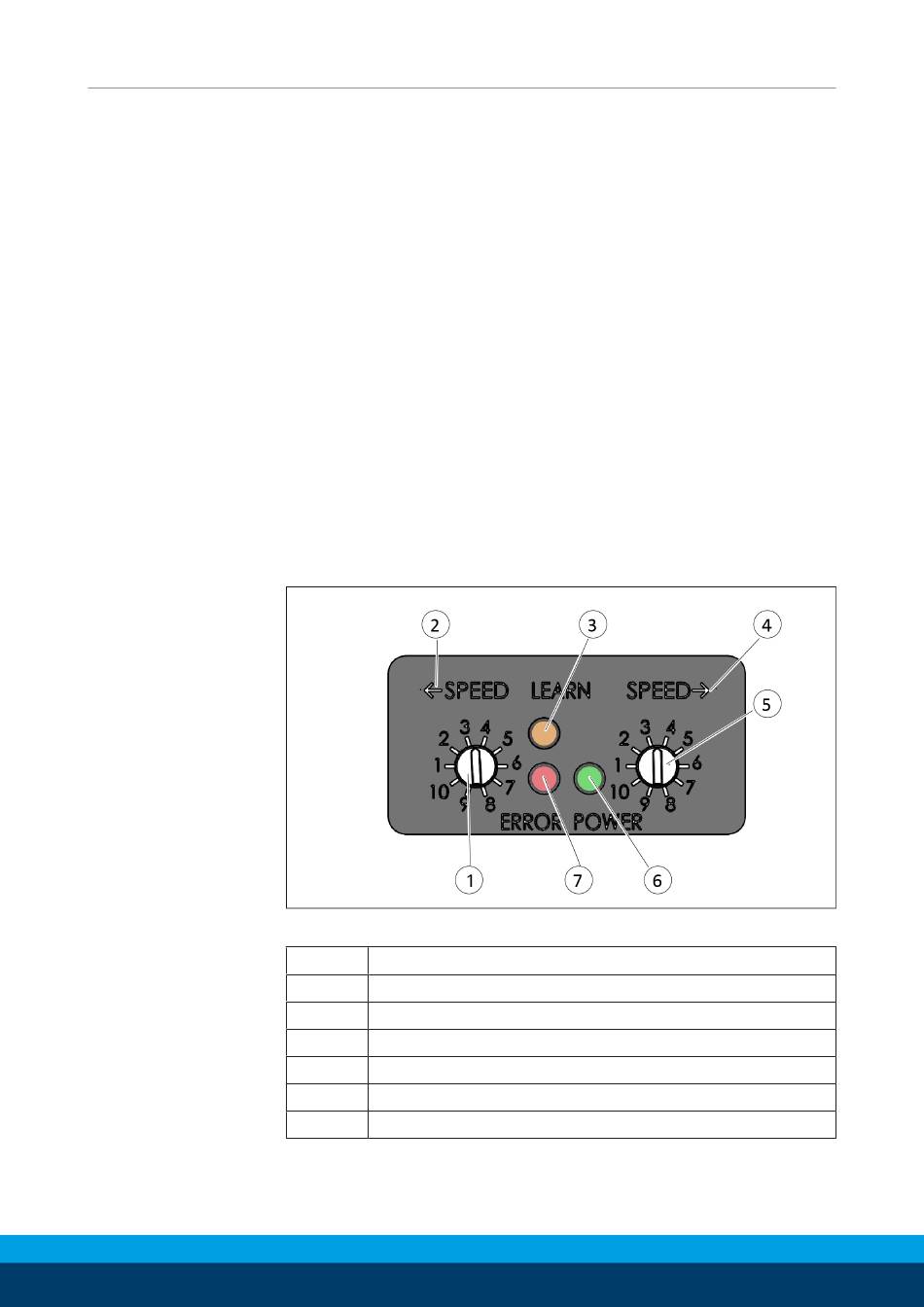

Bedienfeld
1
Drehschalter Hubzeit beim Ausfahren
2
Zeigt die Fahrrichtung für Drehschalter (1)
3
Diagnose LED: Learn
4
Zeigt die Fahrrichtung für den Drehschalter (5)
5
Drehschalter Hubzeit beim Einfahren
6
Diagnose LED: Power
7
Diagnose LED: Error
