Beschreibung
4.1.2 Integrierter Ethernet Switch
4.1.3 LEDs für Systemfehler und Busfehler
24
03.00 | DL5-M und DL5-T PROFINET | Montage- und Betriebsanleitung | de |
0389677
Das Mastermodul DL verfügt über einen integrierten 2-Port-
Ethernet-Switch, der Folgendes unterstützt:
• Übertragungsrate 100 MBit/s
• Schnittstelle, Typ 100 BASE-TX, isoliert
• Unterstützung von Halbduplex/Vollduplex
• Unterstützung der Auto-Negotiation-Funktion
• Unterstützung von Auto-Crossover-Funktion

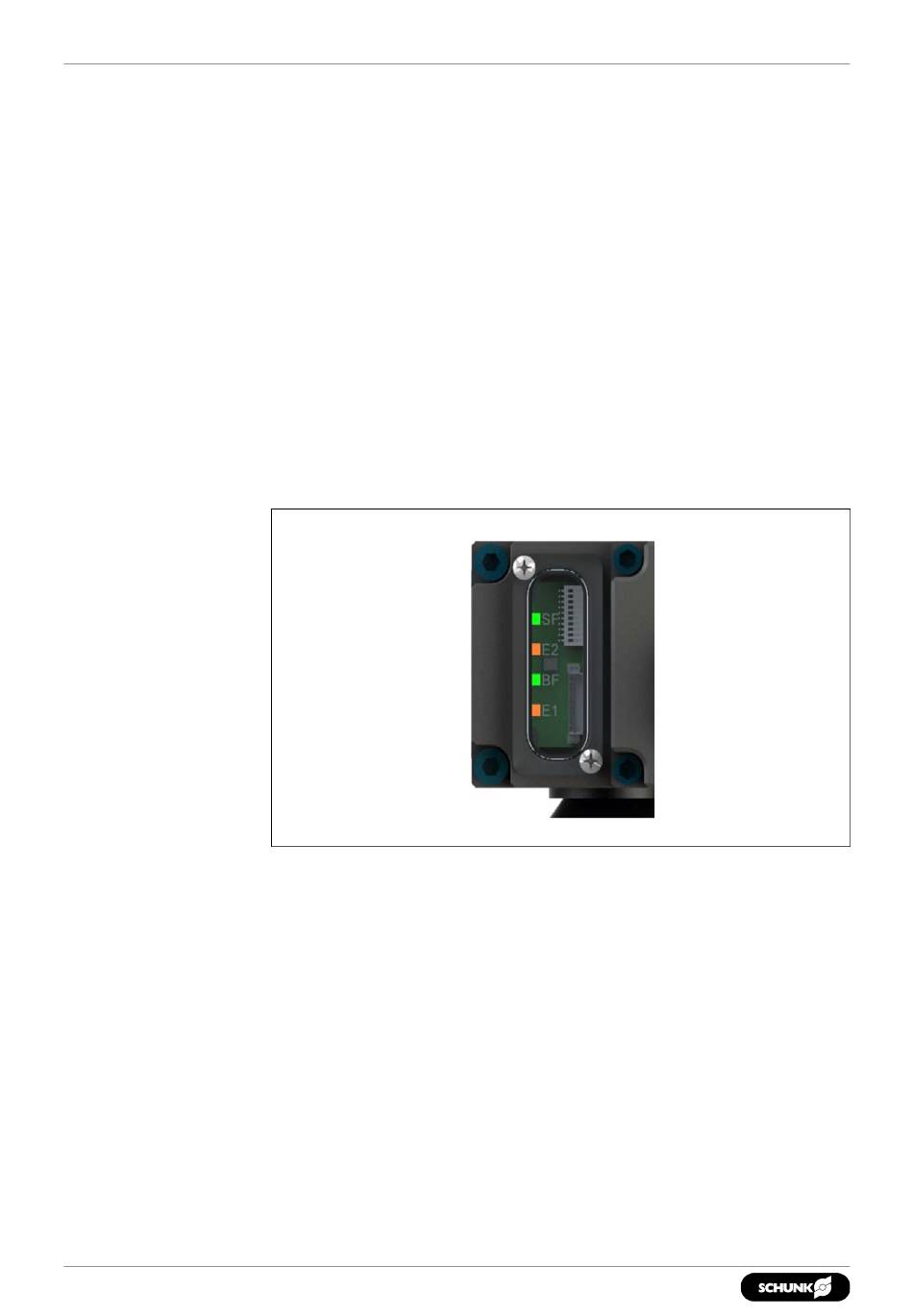

Wenn die Module angekoppelt sind und ordnungsgemäß
funktionieren, sollten die LEDs des DL-K, wie in der Abbildung
dargestellt, blinken.
LED-Anzeige der ordnungsgemäßen Funktion der gekoppelten
Module
Die Status-LED für den Systemfehler (SF) ist am Modul als „SF"
gekennzeichnet. Sie zeigt den Status der Vorrichtung in Bezug auf
die Stromversorgung und den ordnungsgemäßen Betrieb. Die
Schritte dieses LED-Betriebs können der nachfolgenden Tabelle
entnommen werden.
Die Status-LED für den Busfehler (BF) ist am Modul als „BF"
gekennzeichnet. Sie liefert PROFINET-Statusinformationen. Die
Schritte dieses LED-Betriebs können der nachfolgenden Tabelle
entnommen werden.
