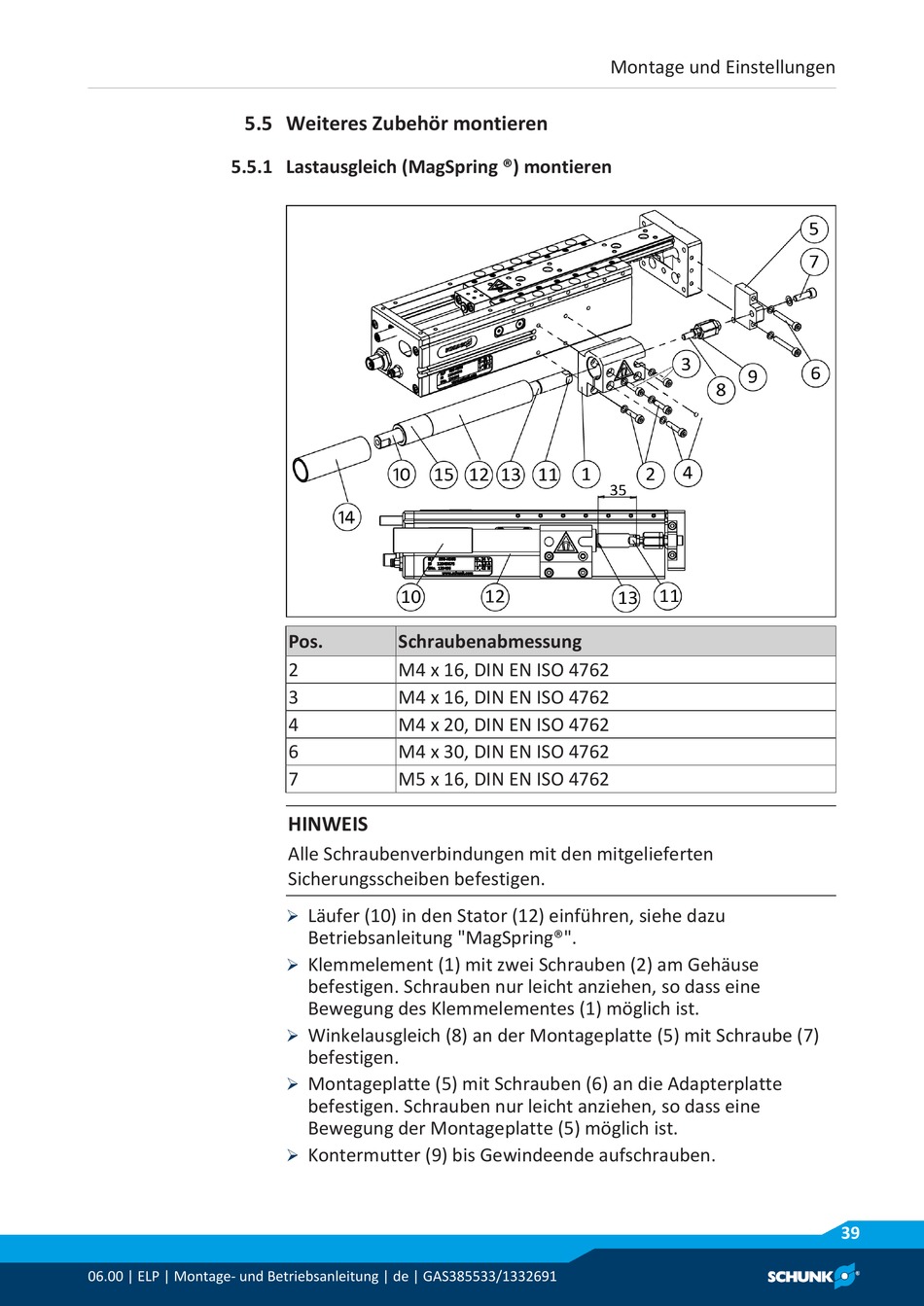

5.5 Weiteres Zubehör montieren
5.5.1 Lastausgleich (MagSpring ®) montieren
06.00 | ELP | Montage- und Betriebsanleitung | de | GAS385533/1332691
Pos. Schraubenabmessung
2 M4 x 16, DIN EN ISO 4762
3 M4 x 16, DIN EN ISO 4762
4 M4 x 20, DIN EN ISO 4762
6 M4 x 30, DIN EN ISO 4762
7 M5 x 16, DIN EN ISO 4762
HINWEIS
Alle Schraubenverbindungen mit den mitgelieferten
Sicherungsscheiben befestigen.
Läufer (10) in den Stator (12) einführen, siehe dazu
Ø
Betriebsanleitung "MagSpring®".
Klemmelement (1) mit zwei Schrauben (2) am Gehäuse
Ø
befestigen. Schrauben nur leicht anziehen, so dass eine
Bewegung des Klemmelementes (1) möglich ist.
Winkelausgleich (8) an der Montageplatte (5) mit Schraube (7)
Ø
befestigen.
Montageplatte (5) mit Schrauben (6) an die Adapterplatte
Ø
befestigen. Schrauben nur leicht anziehen, so dass eine
Bewegung der Montageplatte (5) möglich ist.
Kontermutter (9) bis Gewindeende aufschrauben.
Ø
Montage und Einstellungen
