Aufbau und Beschreibung
4 Aufbau und Beschreibung
4.1 Aufbau
4.2 Beschreibung
20
06.00 | ELP | Montage- und Betriebsanleitung | de | GAS385533/1332691

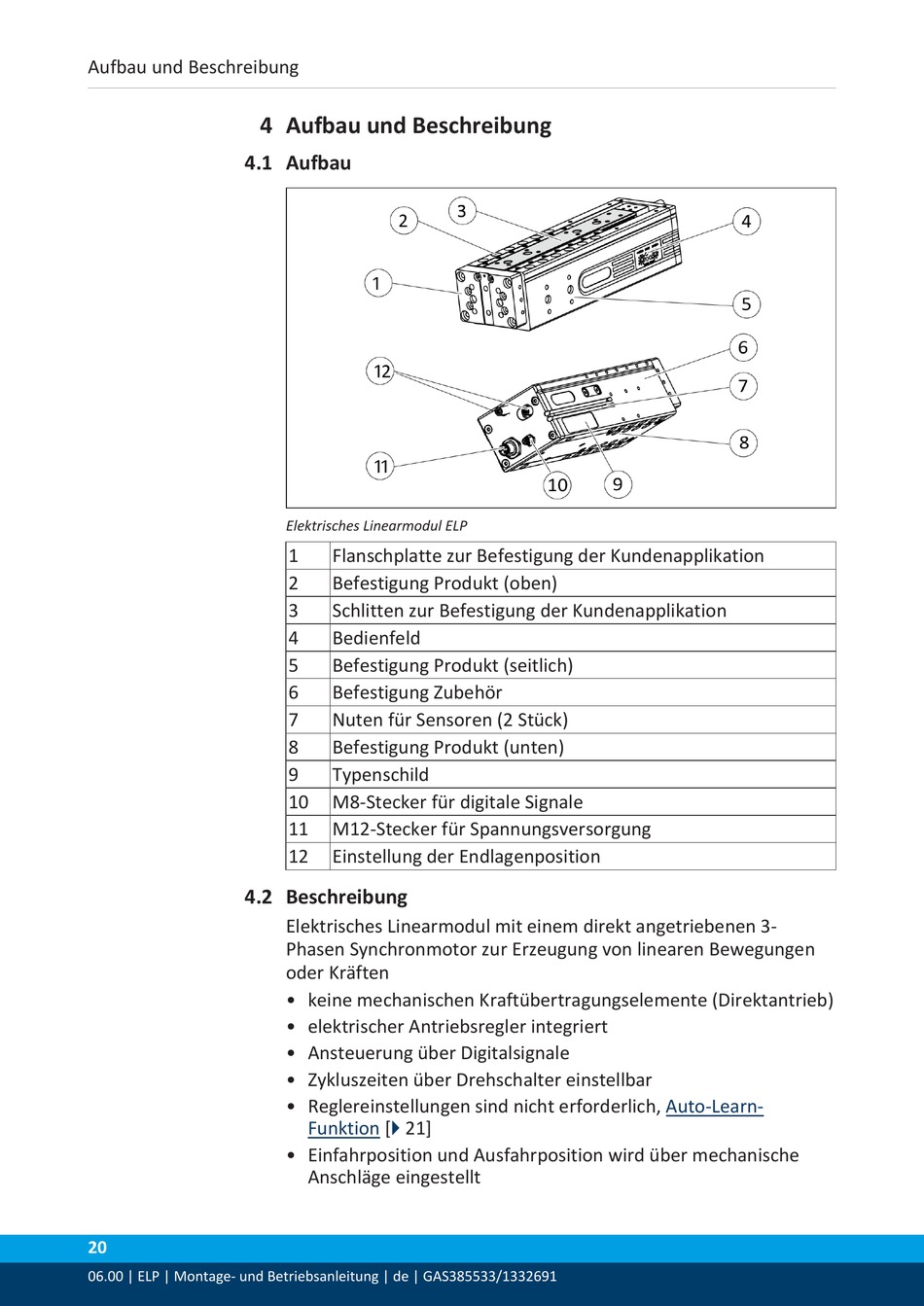

Elektrisches Linearmodul ELP
1
Flanschplatte zur Befestigung der Kundenapplikation
2
Befestigung Produkt (oben)
3
Schlitten zur Befestigung der Kundenapplikation
4
Bedienfeld
5
Befestigung Produkt (seitlich)
6
Befestigung Zubehör
7
Nuten für Sensoren (2 Stück)
8
Befestigung Produkt (unten)
9
Typenschild
10
M8-Stecker für digitale Signale
11
M12-Stecker für Spannungsversorgung
12
Einstellung der Endlagenposition
Elektrisches Linearmodul mit einem direkt angetriebenen 3-
Phasen Synchronmotor zur Erzeugung von linearen Bewegungen
oder Kräften
• keine mechanischen Kraftübertragungselemente (Direktantrieb)
• elektrischer Antriebsregler integriert
• Ansteuerung über Digitalsignale
• Zykluszeiten über Drehschalter einstellbar
• Reglereinstellungen sind nicht erforderlich,
Funktion
[
21]
}
• Einfahrposition und Ausfahrposition wird über mechanische
Anschläge eingestellt
Auto-Learn-
