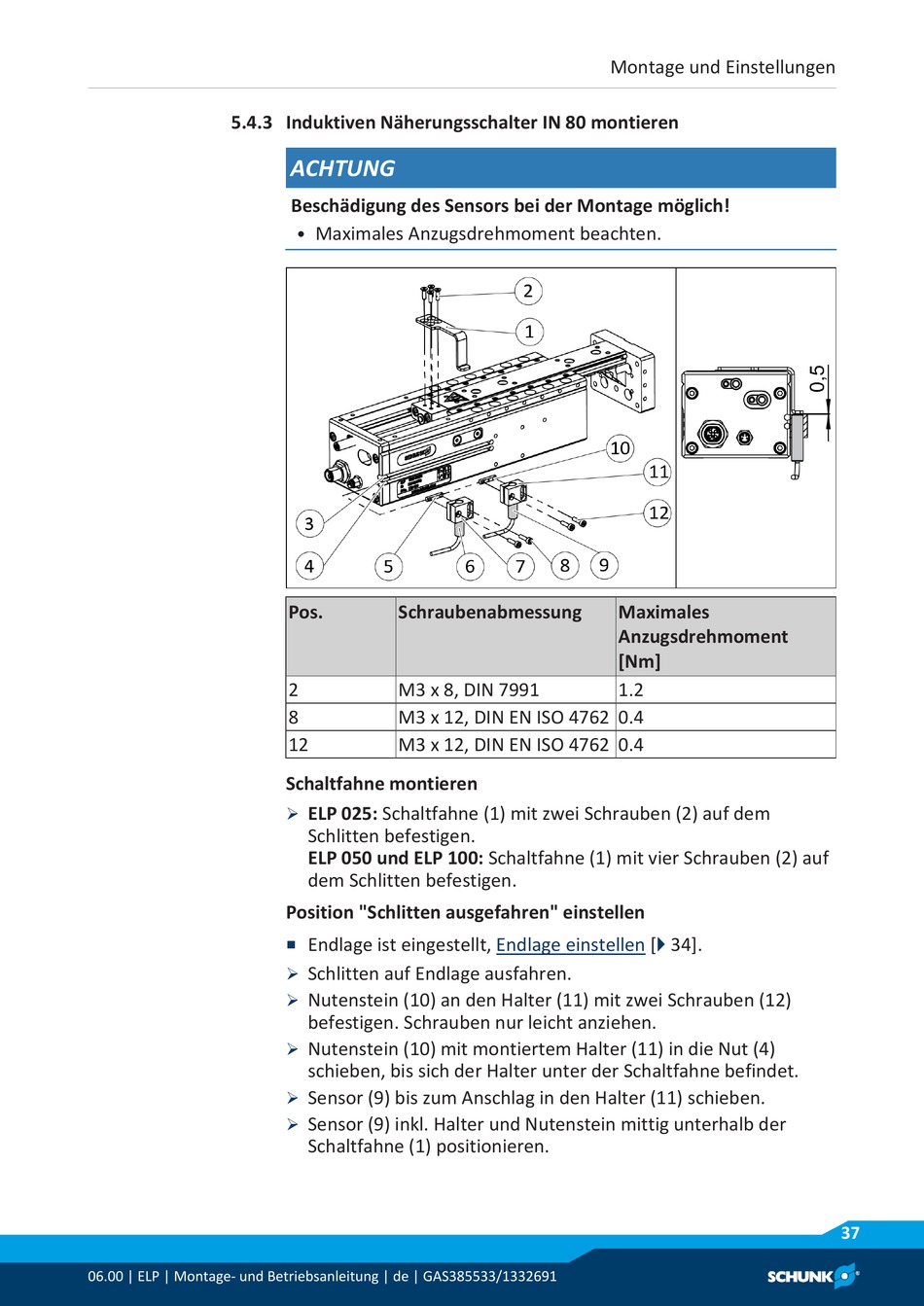

5.4.3 Induktiven Näherungsschalter IN 80 montieren
06.00 | ELP | Montage- und Betriebsanleitung | de | GAS385533/1332691
ACHTUNG
Beschädigung des Sensors bei der Montage möglich!
Maximales Anzugsdrehmoment beachten.
•
Pos. Schraubenabmessung
2 M3 x 8, DIN 7991
8 M3 x 12, DIN EN ISO 4762 0.4
12 M3 x 12, DIN EN ISO 4762 0.4
Schaltfahne montieren
ELP 025: Schaltfahne (1) mit zwei Schrauben (2) auf dem
Ø
Schlitten befestigen.
ELP 050 und ELP 100: Schaltfahne (1) mit vier Schrauben (2) auf
dem Schlitten befestigen.
Position "Schlitten ausgefahren" einstellen
Endlage ist eingestellt,
■
Schlitten auf Endlage ausfahren.
Ø
Nutenstein (10) an den Halter (11) mit zwei Schrauben (12)
Ø
befestigen. Schrauben nur leicht anziehen.
Nutenstein (10) mit montiertem Halter (11) in die Nut (4)
Ø
schieben, bis sich der Halter unter der Schaltfahne befindet.
Sensor (9) bis zum Anschlag in den Halter (11) schieben.
Ø
Sensor (9) inkl. Halter und Nutenstein mittig unterhalb der
Ø
Schaltfahne (1) positionieren.
Montage und Einstellungen
Maximales
Anzugsdrehmoment
[Nm]
1.2
Endlage einstellen [ 34].
}
