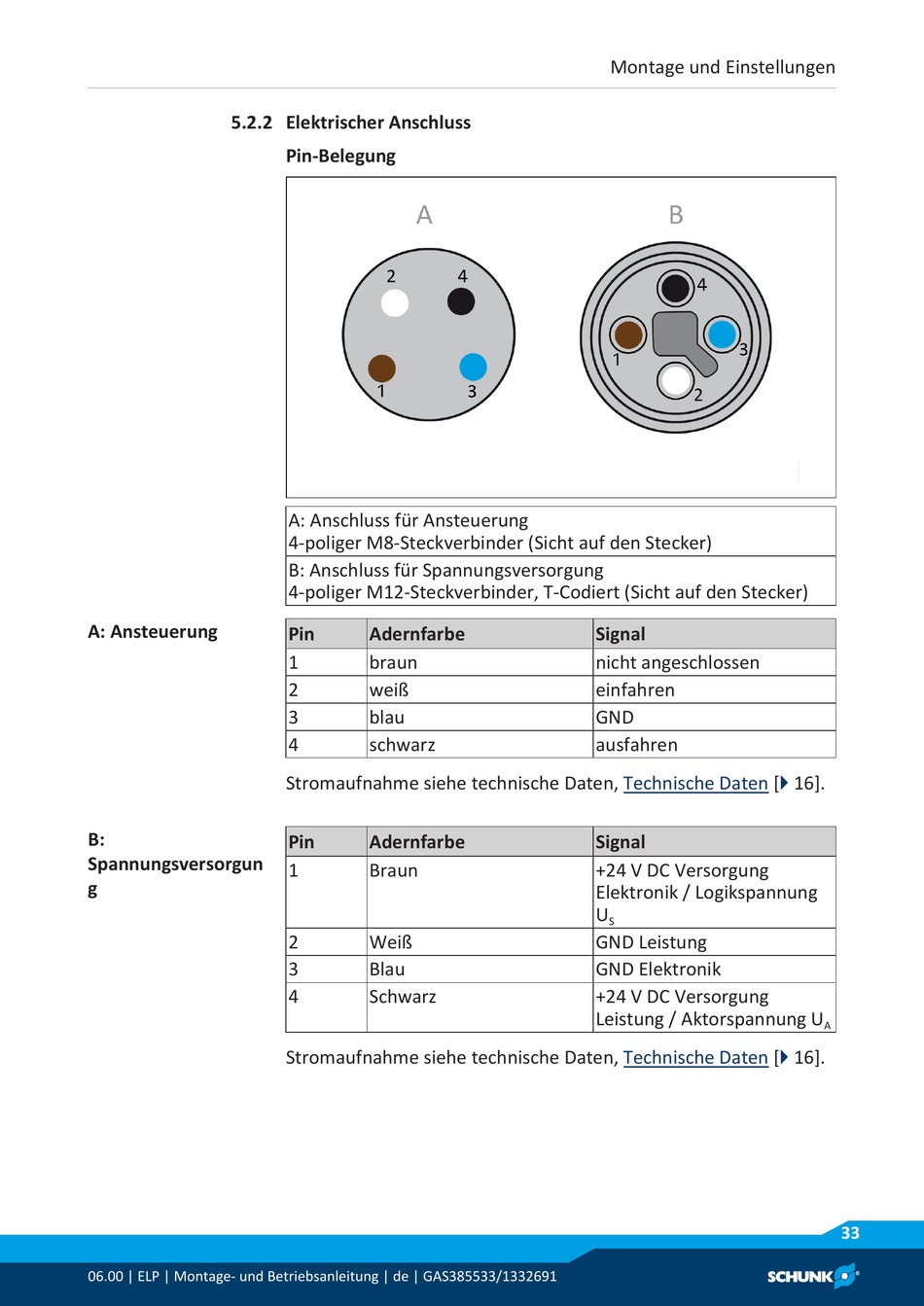

5.2.2 Elektrischer Anschluss
A: Ansteuerung
B:
Spannungsversorgun
g
06.00 | ELP | Montage- und Betriebsanleitung | de | GAS385533/1332691
Pin-Belegung
A: Anschluss für Ansteuerung
4-poliger M8-Steckverbinder (Sicht auf den Stecker)
B: Anschluss für Spannungsversorgung
4-poliger M12-Steckverbinder, T-Codiert (Sicht auf den Stecker)
Pin
Adernfarbe
1
braun
2
weiß
3
blau
4
schwarz
Stromaufnahme siehe technische Daten,
Pin
Adernfarbe
1
Braun
2
Weiß
3
Blau
4
Schwarz
Stromaufnahme siehe technische Daten,
Montage und Einstellungen
Signal
nicht angeschlossen
einfahren
GND
ausfahren
Technische Daten
Signal
+24 V DC Versorgung
Elektronik / Logikspannung
U
S
GND Leistung
GND Elektronik
+24 V DC Versorgung
Leistung / Aktorspannung U
Technische Daten
[
16].
}
A
[
16].
}
33
